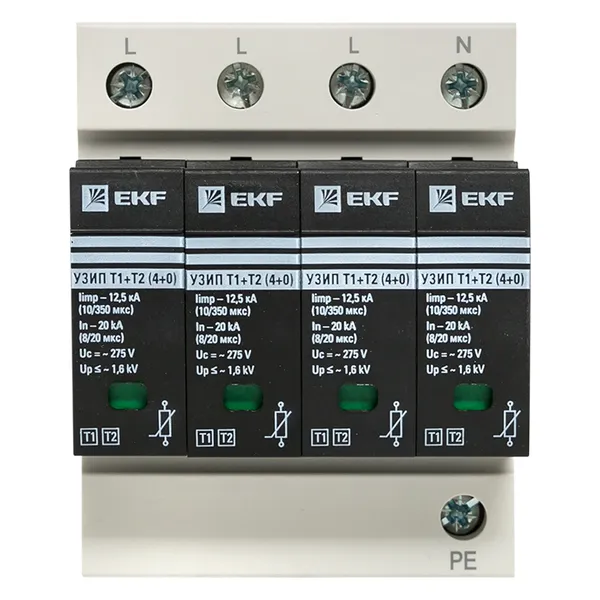

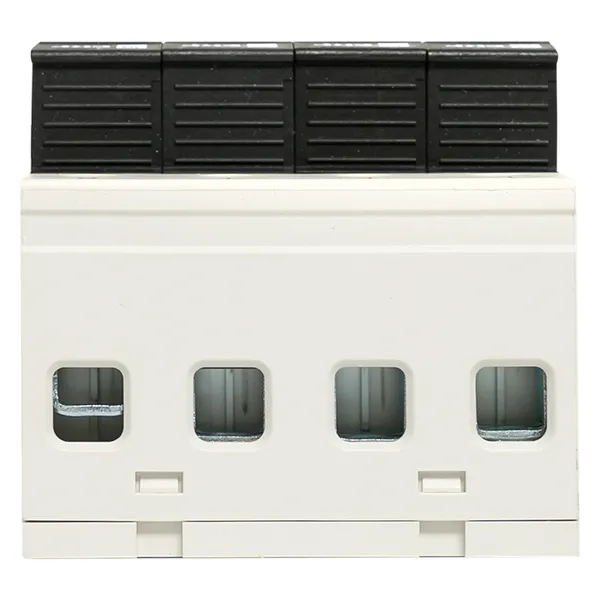

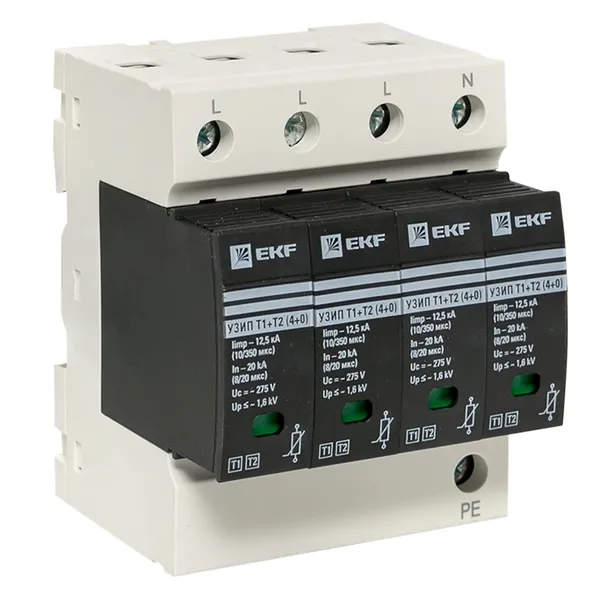

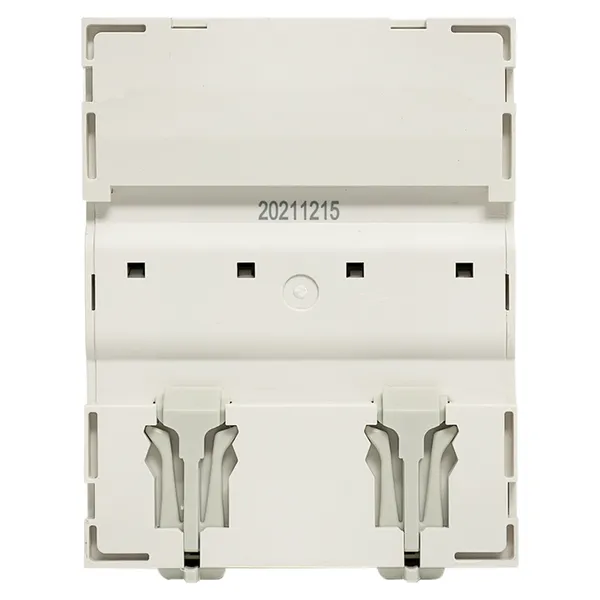

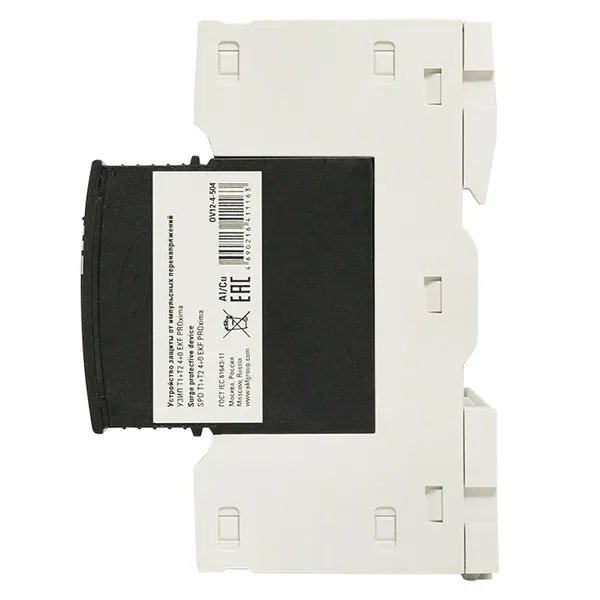

Устройство защиты от импульсных перенапряжений Т1+Т2; Iimp-12,5kA; In-20kA; Uc-275В; 4+0 EKF
Рекомендованная розничная цена 16 916 ₽ за шт
22 555 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Конструктивный размер (габарит) | 4 модуля |
Номин. сброс импульсного тока (8/20), кА | 20 |

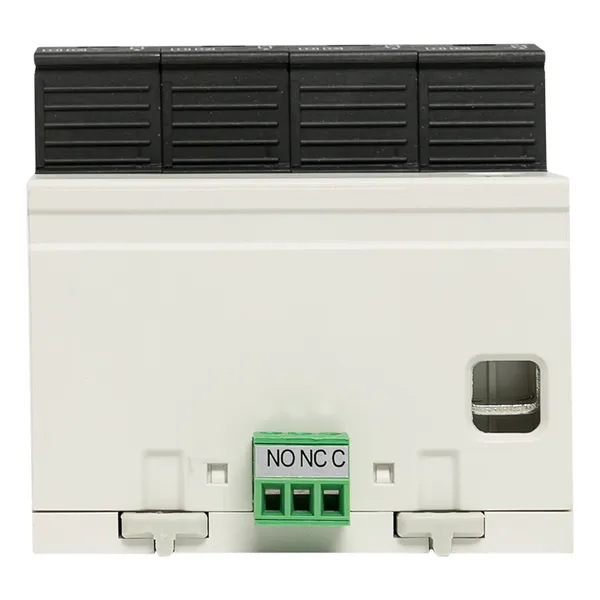

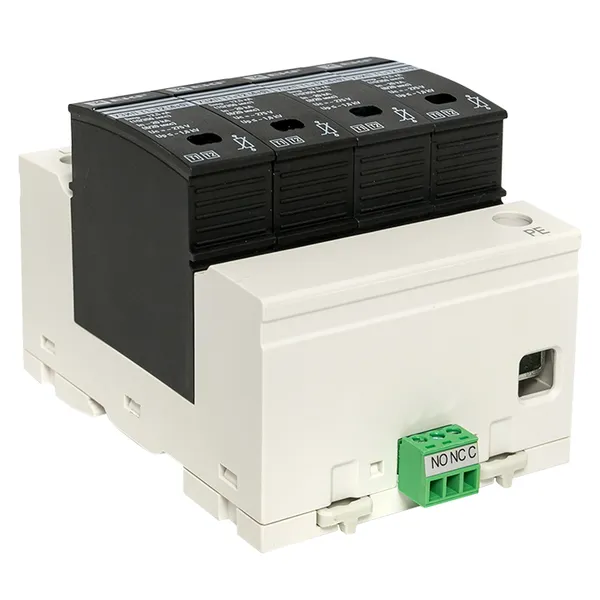

С контактом дистанционной сигнализации | Да |
Уровень защиты по напряжению, кВ | 1,6 |

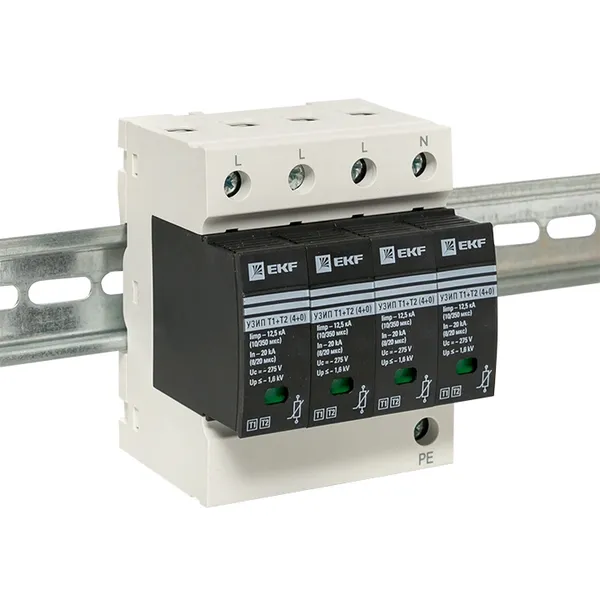

Способ монтажа | DIN-рейка |
Номин. напряжение постоян. тока (DC), В | 0 |
Сигнал на устройстве | Оптический |
Конфигурация системы | Прочее |
Степень защиты (IP) | IP20 |
Серия | EKF |
Класс устройства | Класс I + II |
Серия продукции | УЗИП |
Гарантийный срок хранения | 7 лет |
Есть штрихкод на каждой штуке товара | Да |
Класс УЗИП | 1+2 |
Максимальное напряжение переменного тока (АС) | 275 В |
Гарантийный срок эксплуатации | 7 лет |
Конфигурация системы TT | Да |
Конфигурация системы TN-C-S | Да |
Количество проводников (без заземления) | 4 |
Поперечн. сечение жесткого проводника (одно-/многопроволочного), мм² | 6...35 |
Тип (исполнение) полюсов | 4 |
Макс. длительное напряжение перемен. тока АС, В | 275 |
Уровень защиты по напряжению L-PE/N-PE, кВ | 1,6 |
Встроенный резервный предохранитель | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 30 |
Единица хранения | Штука | Штука | Коробка |
Штрих-код | 4690216411163 | 4690216411163 | 14690216411160 |
Вес брутто, кг | 0.6040 | 0.6040 | 18.4940 |
Объем, м³ | 0.00052800 | 0.00052800 | 0.02368400 |
Длина, м | 0.0700 | 0.0700 | 0.4050 |
Ширина, м | 0.0770 | 0.0770 | 0.2720 |
Высота, м | 0.0980 | 0.0980 | 0.2150 |
Описание
Описание
Устройство УЗИП Т1+Т2 предназначено для защиты от прямых ударов молнии в ВЛ или в систему внешней молниезащиты и срабатывает в качестве 2-ой ступени защиты при ударе молнии, позволяя защитить большую часть электронного и электрического оборудования. Для сетей TN-S схемы «1+1» («3+1») рекомендуются как максимально подходящие в те моменты, когда источник импульса не известен, а схемы «2+0» («4+0») используются когда импульс перенапряжения развивается от земли.
Промо-страница продуктаДокументация
Документация
Сертификаты
Декларация о соответствии ТР 037/2016 ЕАЭС N RU Д-CN.РА01.В.87679/25 (PDF, 359.7 КБ)
Сертификат соответствия ЕАЭС KG417/035.CN.02.03401 (PDF, 2.5 МБ)
Паспорта
Паспорт «УЗИП Т1+Т2» (PDF, 255.7 КБ)
Мастер-каталоги
Мастер-каталог, раздел «УЗИП Класс I+II» (PDF, 307.2 КБ)
Руководства
Рекомендации по подбору УЗИП для частного домостроения (PDF, 55.4 КБ)
Промо-материалы
Буклет «Обновленная PROXIMA» (PDF, 4.7 МБ)
