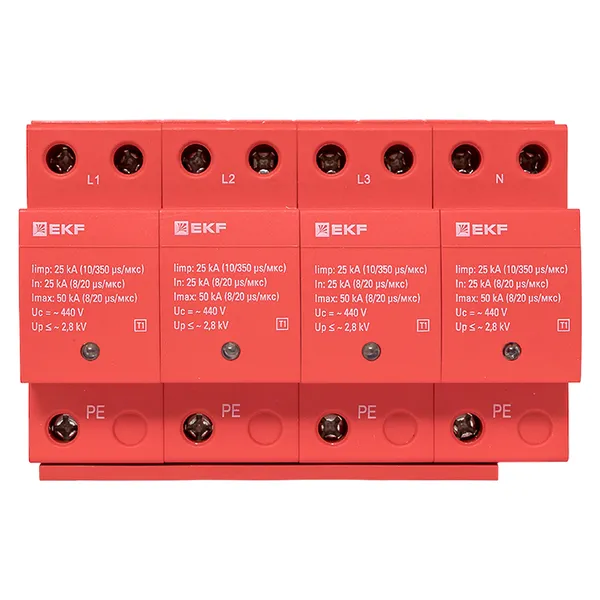

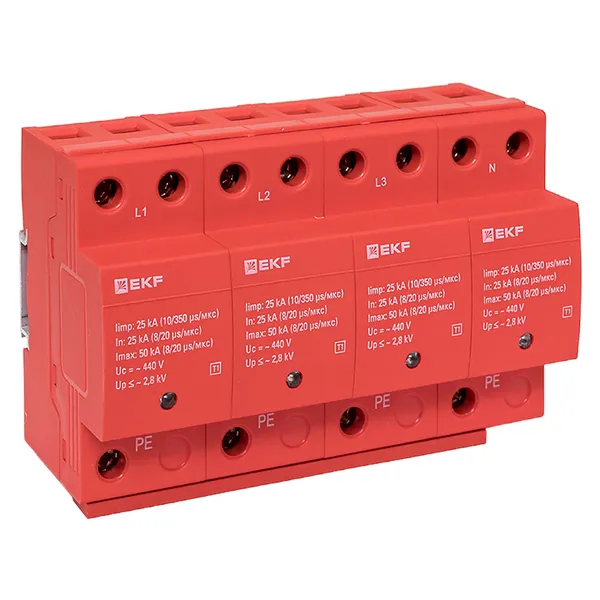

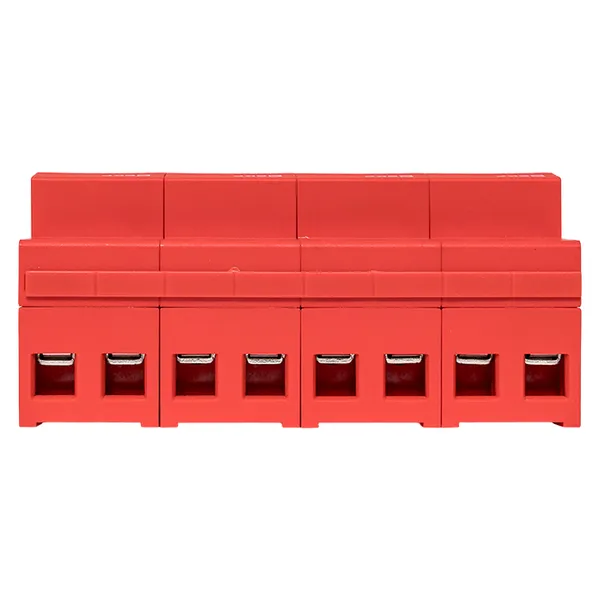

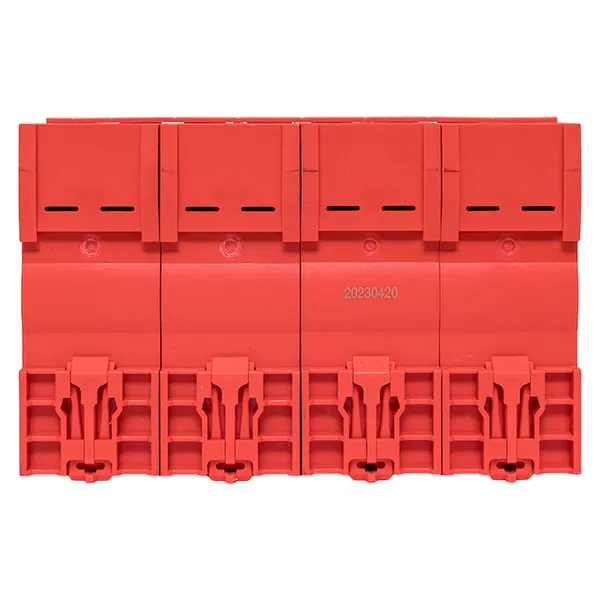

Устройство защиты от импульсных перенапряжений Класс 1 Iimp 25kA (10/350μs) 4P EKF

Артикул скопирован

Рекомендованная розничная цена 33 067 ₽ за шт

44 089 ₽ Базовая цена за шт

Товар есть в наличии

Промо-страница продукта

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Техническая спецификация


Статус	Регулярная
Конструктивный размер (габарит)	4 модуля

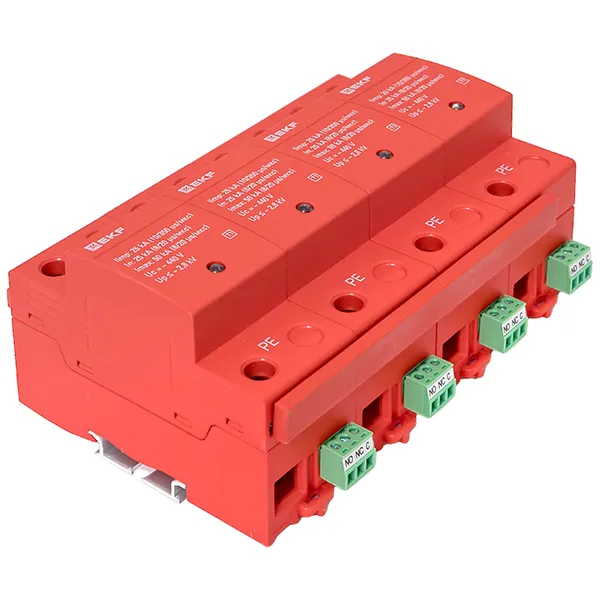

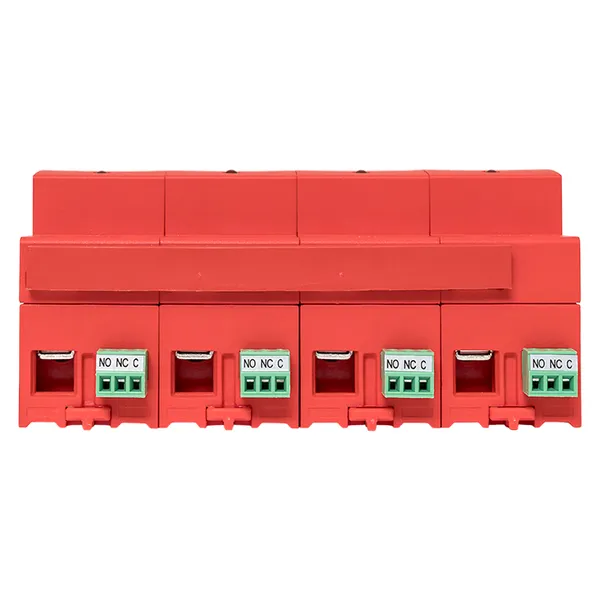

С контактом дистанционной сигнализации	Да
Номин. сброс импульсного тока (8/20), кА	25
Способ монтажа	DIN-рейка
Уровень защиты по напряжению, кВ	2
Номин. напряжение постоян. тока (DC), В	0
Сигнал на устройстве	Оптический
Конфигурация системы	Прочее
Степень защиты (IP)	IP20
Серия	EKF
Класс устройства	Класс I
Серия продукции	УЗИП Т1
Гарантийный срок хранения	7 лет
Класс УЗИП	1
Конфигурация системы TT	Да
Конфигурация системы TN-C-S	Да
Максимальный импульсный ток разряда (8/20), кА	50
Количество проводников (без заземления)	4
Поперечн. сечение жесткого проводника (одно-/многопроволочного), мм²	6...35
Тип (исполнение) полюсов	4
Макс. длительное напряжение перемен. тока АС, В	275
Уровень защиты по напряжению L-PE/N-PE, кВ	2
Встроенный резервный предохранитель	Нет

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	18
Единица хранения	Штука	Штука	Коробка
Штрих-код	4690216496061	4690216496061	14690216496068
Вес брутто, кг	1.0880	1.0880	20.0020
Объем, м³	0.00105100	0.00105100	0.02237800
Длина, м	0.0720	0.0720	0.4650
Ширина, м	0.1000	0.1000	0.2120
Высота, м	0.1460	0.1460	0.2270

Описание

УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).
