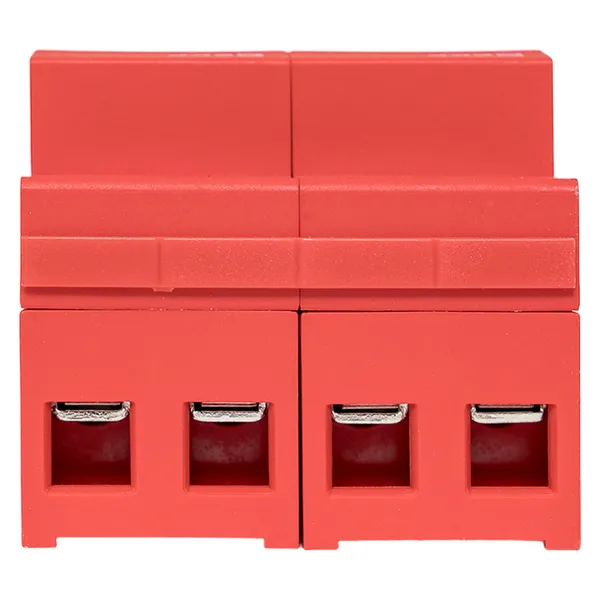

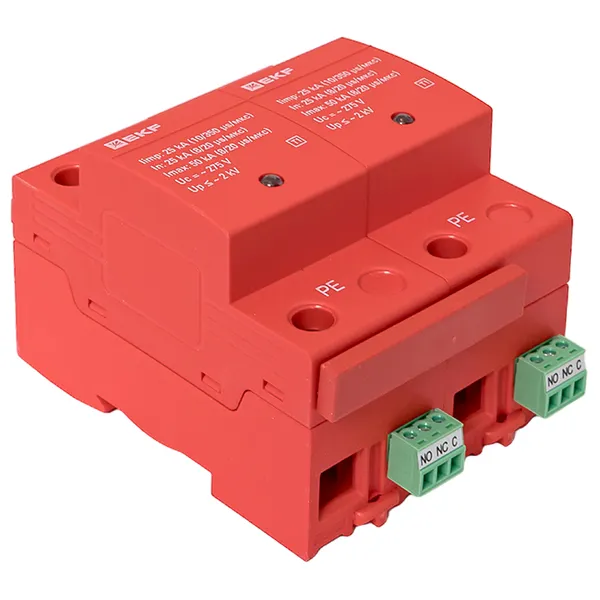

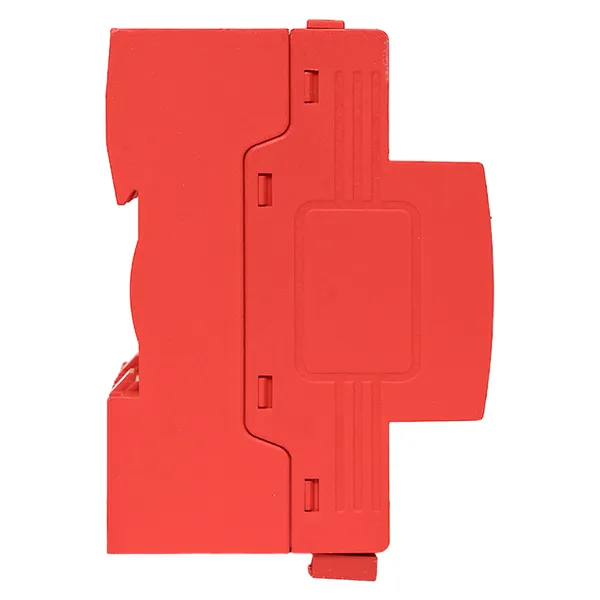

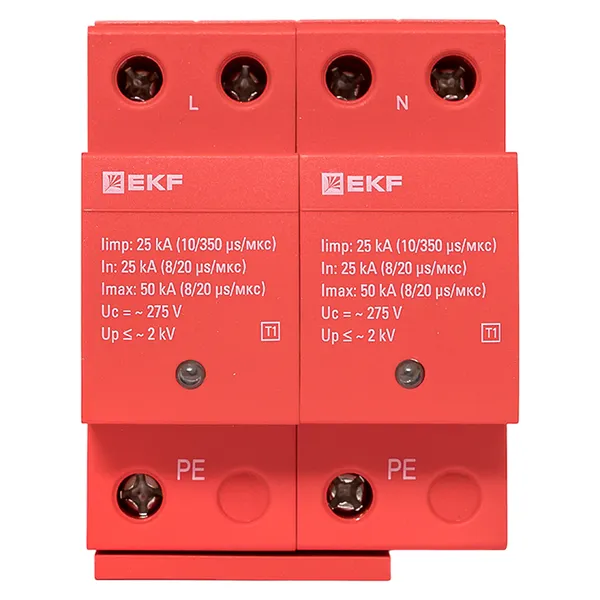

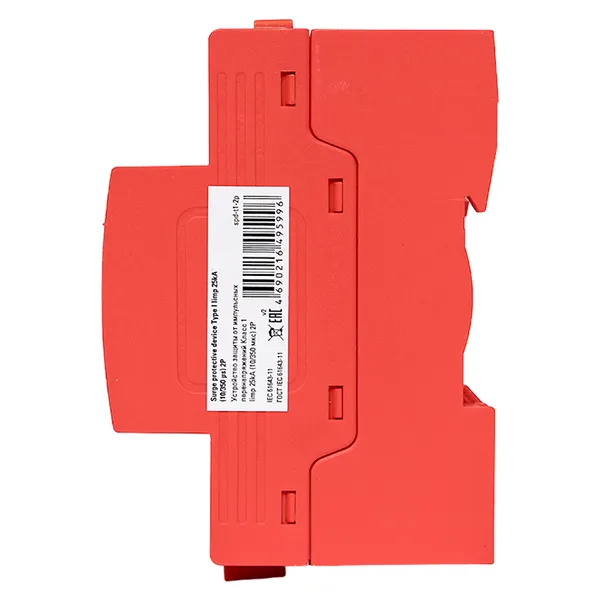

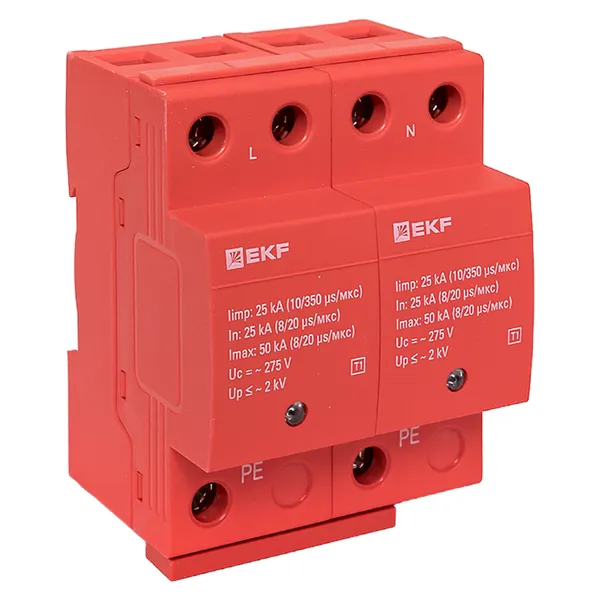

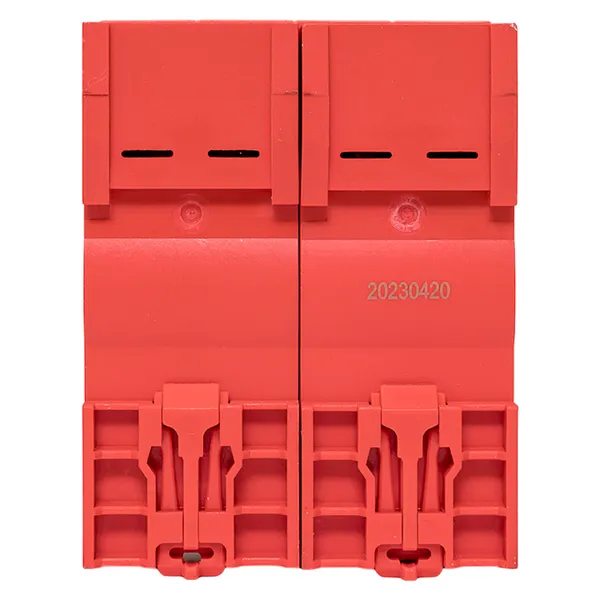

Устройство защиты от импульсных перенапряжений Класс 1 Iimp 25kA (10/350μs) 2P EKF

Артикул скопирован

Рекомендованная розничная цена 12 170 ₽ за шт

16 226 ₽ Базовая цена за шт

Нет в наличии на складах EKF

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Описание

УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).

Перейти на страницу продукта

Комплектация

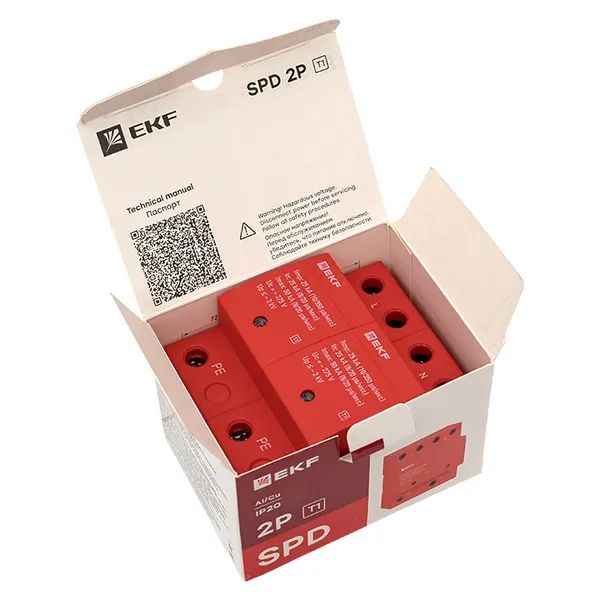

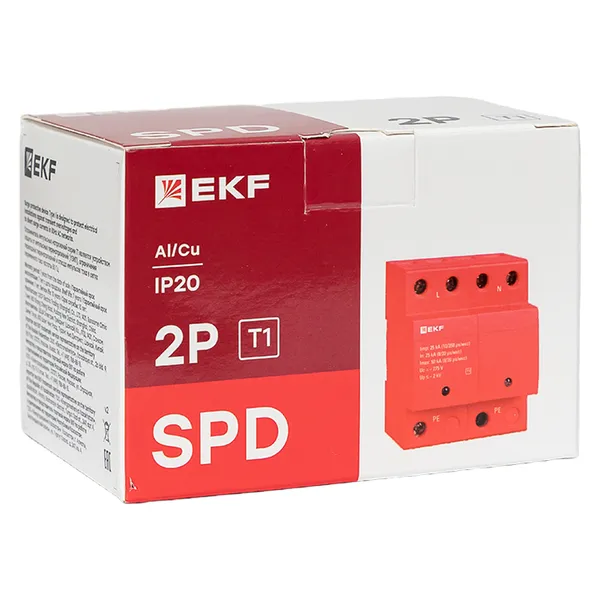

1. Устройство защиты от импульсных перенапряжений. 2. Паспорт.

Техническая спецификация


Статус	Регулярная

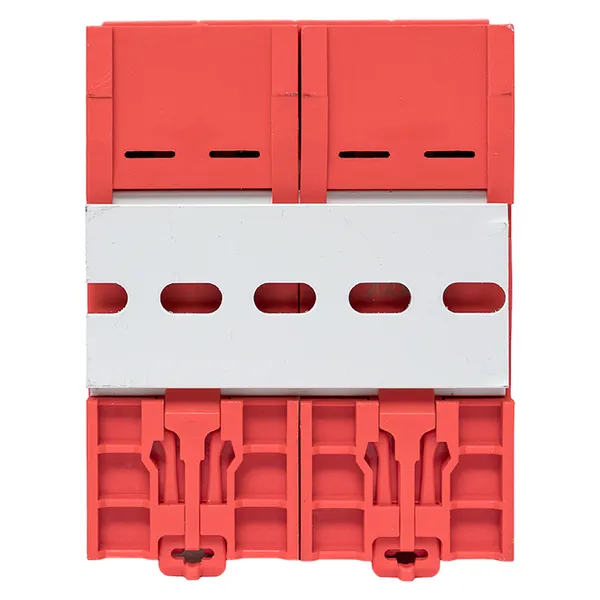

Способ монтажа	DIN-рейка
Конструктивный размер (габарит)	2 модуля

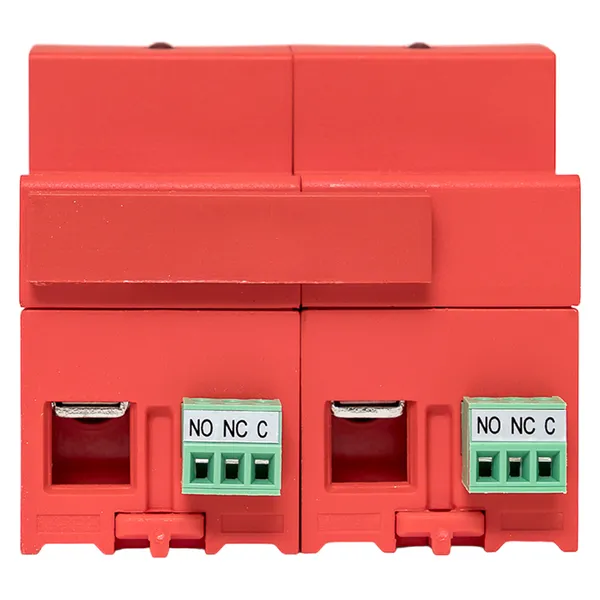

С контактом дистанционной сигнализации	Да
Уровень защиты по напряжению, кВ	2
Номин. сброс импульсного тока (8/20), кА	25
Номин. напряжение постоян. тока (DC), В	0
Сигнал на устройстве	Оптический
Конфигурация системы	Прочее
Степень защиты (IP)	IP20
Серия	EKF
Класс устройства	Класс I
Серия продукции	УЗИП Т1
Гарантийный срок хранения	7 лет
Класс УЗИП	1
Конфигурация системы TT	Да
Конфигурация системы TN-C-S	Да
Максимальный импульсный ток разряда (8/20), кА	50
Количество проводников (без заземления)	2
Поперечн. сечение жесткого проводника (одно-/многопроволочного), мм²	6...35
Тип (исполнение) полюсов	2
Макс. длительное напряжение перемен. тока АС, В	275
Уровень защиты по напряжению L-PE/N-PE, кВ	2
Встроенный резервный предохранитель	Нет

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	36
Единица хранения	Штука	Штука	Коробка
Штрих-код	4690216495996	4690216495996	14690216495993
Вес брутто, кг	0.5490	0.5490	20.0760
Объем, м³	0.00050800	0.00050800	0.02305900
Длина, м	0.1040	0.1040	0.4700
Ширина, м	0.0740	0.0740	0.2220
Высота, м	0.0660	0.0660	0.2210
