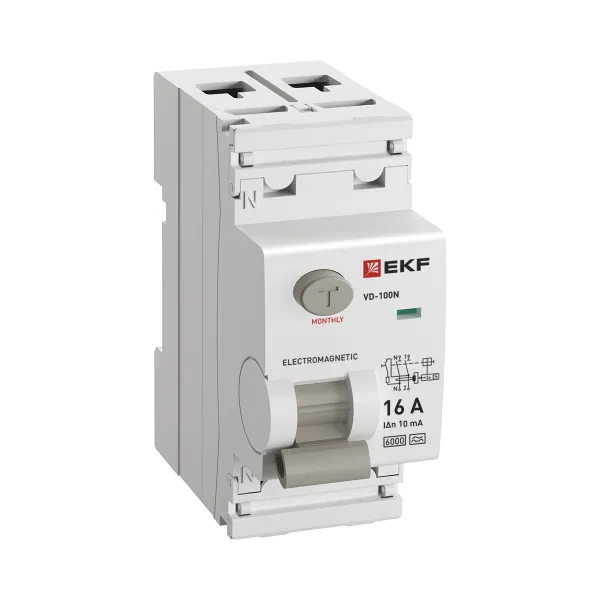

Выключатель дифференциального тока ВД-100N 2P 16А 10мА тип A эл-мех 6кА PROXIMA EKF
/products/E73F53DFC8A6774A04B7433CC92DD571.jpg)
/products/F4DC35A8799302FEEDFE553449F1E6CF.jpg)
/products/D5DA0DD075D97C15A405A5B4653B2DFF.jpg)
/products/0640CCB6F65DCDD28B73133637F9EA09.jpg)
/products/E73F53DFC8A6774A04B7433CC92DD571.jpg)
/products/F4DC35A8799302FEEDFE553449F1E6CF.jpg)
/products/D5DA0DD075D97C15A405A5B4653B2DFF.jpg)
/products/0640CCB6F65DCDD28B73133637F9EA09.jpg)
Рекомендованная розничная цена 2 897 ₽ за шт
Базовая цена 3 862 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Серия | PROxima |
| Серия продукции | ВД-100N |
| Номин. ток, А | 16 |
| Номин. напряжение, В | 230 |
| Количество полюсов | 2 |
| Номин. ток утечки, А | 0,01 |
| Тип тока утечки | A |
| Селективная защита | Нет |
| Частота | 50 Гц |
| Тип модуля дифференциальной защиты | Электромеханический |
| Номинальный условный ток короткого замыкания | 6кA |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 1...25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 1...16 |
| Степень защиты (IP) | IP20 |
| Способ монтажа | DIN-рейка |
| Глубина установочная (встраив.), мм | 72 |
| Номин. напряжение изоляции Ui, В | 660 |
| Устойчивость к импульсному току, кА | 6 |
| Степень загрязнения | 2 |
| Модульная ширина (общ. кол-во модульных расстояний) | 2 |
| Кратковременная задержка срабатывания | Нет |
| С блокировкой | Нет |
| Рабочая температура окружающей среды, °C | -40...55 |
| Возможна дополнит. комплектация | Нет |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Срок службы, лет | 20 |
| Гарантийный срок хранения | 7 лет |
| Гарантийный срок эксплуатации | 7 лет |
| Класс устройства защитного отключения | A |
| Механическая износостойкость, кол-во циклов | 10000 |
| Коммутационная износостойкость, кол-во циклов | 2500 |
| Есть штрихкод на каждой штуке товара | Да |
| Селективное исполнение | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 4 | 32 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216406268 | 4690216514765 | 14690216406265 |
| Вес брутто, кг | 0.1810 | 0.8160 | 6.8420 |
| Объем, м³ | 0.00027700 | 0.00132200 | 0.02009700 |
| Длина, м | 0.0910 | 0.1600 | 0.4060 |
| Ширина, м | 0.0390 | 0.0950 | 0.2200 |
| Высота, м | 0.0780 | 0.0870 | 0.2250 |
Описание
Описание
Выключатель дифференциального тока ВДТ ВД‑100N PROXIMA EKF применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц. Предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки; защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ; предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю. Выключатель дифференциального тока ВДТ ВД‑100N PROXIMA EKF соответствует ГОСТ 31601.2.1 (IEC 61008–2–1), IEC 61008–1.
Промо-сайт продуктаДокументация
Документация
Сертификаты
Декларация о соответствии ТР 037/2016 ЕАЭС N RU Д-CN.РА01.В.87679/25 (PDF, 359.7 КБ)
Сертификат соответствия ТР/ТС 004/2011 ЕАЭС RU C-CN.АБ53.B.07458/23 (PDF, 596.2 КБ)
Паспорта
Паспорт «Выключатель дифференциального тока ВД-100N PROXIMA EKF» (PDF, 277.6 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатель дифференциального тока ВД-100N PROXIMA EKF» (PDF, 413.6 КБ)
3D-модели
«Выключатель дифференциального тока ВД-100N 2P PROXIMA EKF» (STEP, 6.4 МБ)
