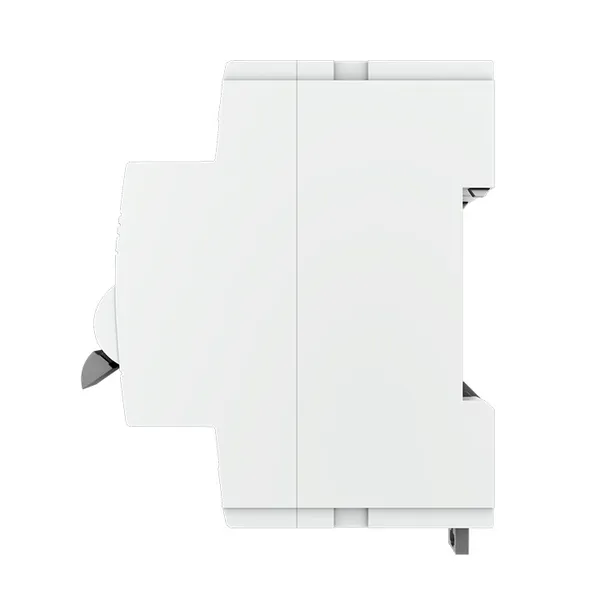

Устройство защитного отключения УЗО ВД-100 4P 16А/30мА (электромеханическое) EKF PROxima
/products/5ABC842E6117B15929E1811B8614B327.jpg)
/products/D34092E3D51605AC1ACB709CBDD099D7.jpg)
/products/E4D57DA6F26EE2F30ECA0ED91FF38926.jpg)
/products/5ABC842E6117B15929E1811B8614B327.jpg)
/products/D34092E3D51605AC1ACB709CBDD099D7.jpg)
/products/E4D57DA6F26EE2F30ECA0ED91FF38926.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Серия | PROxima |
| Серия продукции | ВД-100 |
| Номин. напряжение, В | 400 |
| Номин. ток, А | 16 |
| Частота | 50 Гц |
| Тип тока утечки | AC (перемен.) |
| Тип модуля дифференциальной защиты | Электромеханический |
| Количество полюсов | 4 |
| Модульная ширина (общ. кол-во модульных расстояний) | 4 |
| Номин. ток утечки, А | 0,03 |
| Устойчивость к импульсному току, кА | 4,5 |
| Степень защиты (IP) | IP20 |
| Способ монтажа | DIN-рейка |
| Глубина установочная (встраив.), мм | 74 |
| Селективная защита | Нет |
| Отключающая способность при коротком замыкании (Icw), кА | 4,5 |
| Кратковременная задержка срабатывания | Нет |
| Возможна дополнит. комплектация | Нет |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Номин. напряжение изоляции Ui, В | 660 |
| Степень загрязнения | 2 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 1...25 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 1...16 |
| Рабочая температура окружающей среды, °C | -25...50 |
| Срок службы, лет | 20 |
| Гарантийный срок хранения | 7 лет |
| Гарантийный срок эксплуатации | 7 лет |
| Механическая износостойкость, кол-во циклов | 10000 |
| Коммутационная износостойкость, кол-во циклов | 2500 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 16 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216083032 | 4690216083032 | 14690216083039 |
| Вес брутто, кг | 0.3800 | 0.3800 | 8.5100 |
| Объем, м³ | 0.00067500 | 0.00067500 | 0.01115625 |
| Длина, м | 0.0750 | 0.0750 | 0.1700 |
| Ширина, м | 0.1000 | 0.1000 | 0.3750 |
| Высота, м | 0.0900 | 0.0900 | 0.1750 |
Описание
Описание
Устройство защитного отключения УЗО ВД-100 EKF PROxima – это новое поколение устройств. Предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания. Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями. Возможность работы при - 25 °С. Наличие селективного исполнения.
Промо-страница продуктаДокументация
Документация
Сертификаты
Сертификат (PDF, 13.9 МБ)
Паспорта
Паспорт «Устройство защитного отключения ВД-100 PROXIMA EKFF» (PDF, 477.1 КБ)
Мастер-каталоги
Мастер-каталог (PDF, 568.8 КБ)
