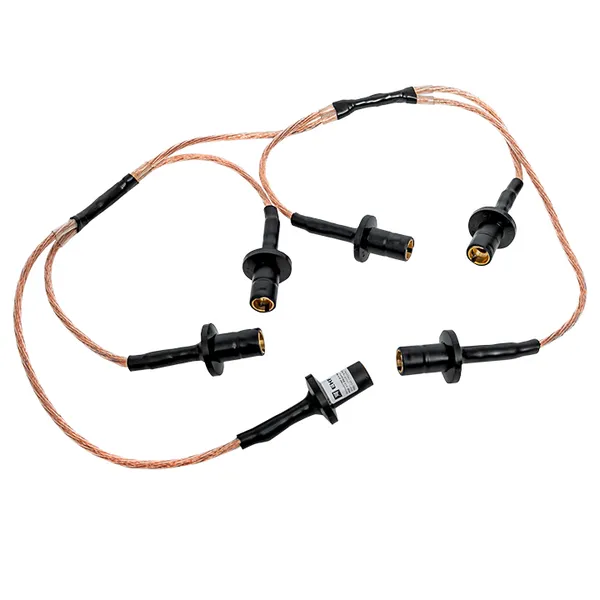

Устройство для закорачивания М 6D EKF
/products/1B283D220FD04ADDB2F82A32D774D37C.jpg)
/products/FCCF50107A0BB95A17B33FFE71DB2D7F.jpg)
/products/907A795C9DBE5147248225F9A3816200.jpg)
/products/94D8C8175ED451089F0473100B43A97F.jpg)
/products/954AF702ABFE5923DA9616C72329D62E.jpg)
/products/1B283D220FD04ADDB2F82A32D774D37C.jpg)
/products/FCCF50107A0BB95A17B33FFE71DB2D7F.jpg)
/products/907A795C9DBE5147248225F9A3816200.jpg)
/products/94D8C8175ED451089F0473100B43A97F.jpg)
/products/954AF702ABFE5923DA9616C72329D62E.jpg)
Рекомендованная розничная цена 51 230 ₽ за шт
68 306 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Материал | Медь |
| Серия | PROxima |
| Макс. ток короткого замыкания, кА | 14 |
| Полностью изолированный | Да |
| Длина межфазных перемычек, м | 0,3 |

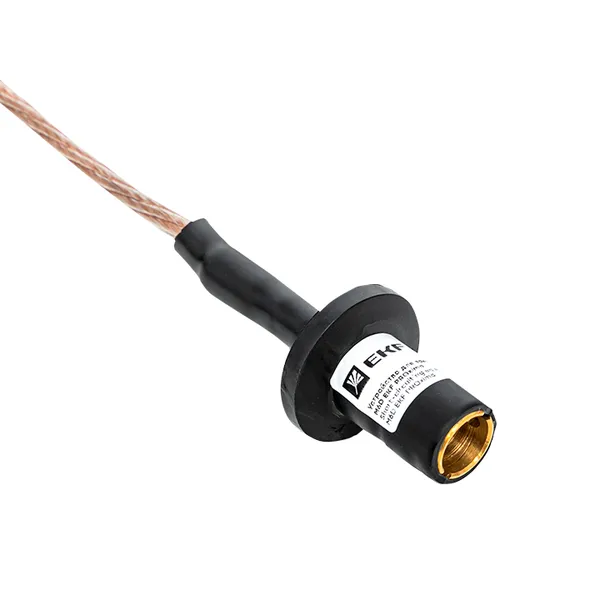

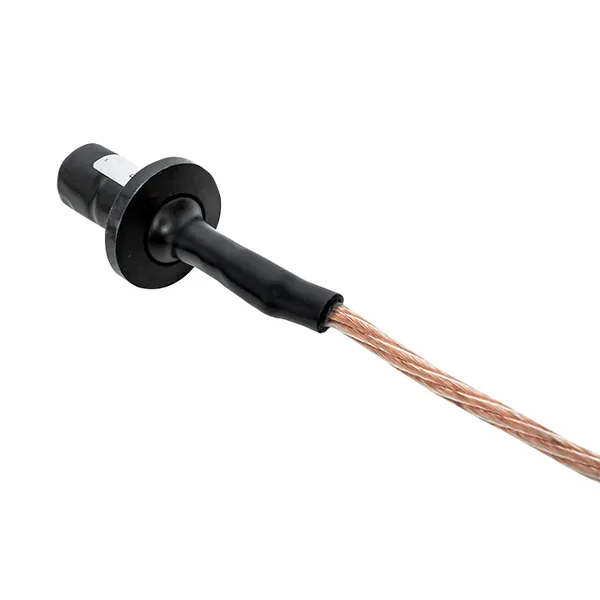

| Штепсельных патронов с байонетными разъемами, шт | 6 |
| Количество полюсов | 6 |
| Поперечное сечение троса, со стороны фазы, мм² | 16 |
| Поперечное сечение троса, со стороны заземления, мм² | 16 |
| Соединитель, со стороны фазы | Нет (без) |
| Соединитель, со стороны земли | Прочее |
| Длина фазовой линии а, мм | 300 |
| Длина фазовой линии b, мм | 300 |
| Длина фазовой линии c, мм | 300 |
| Гарантийный срок эксплуатации, лет1 | 2 |
| Диапазон эксплуатационных температур, °С | -55...+60 |
| Ток термической стойкости в течении 3 с, кА | 2,3 |
| Ток динамической стойкости, кА | 14 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216483092 | 4690216483108 | 14690216483099 |
| Вес брутто, кг | 1.5000 | 1.5000 | 1.5000 |
| Объем, м³ | 0.00956800 | 0.00956800 | 0.00956800 |
| Длина, м | 0.1300 | 0.1300 | 0.1300 |
| Ширина, м | 0.2300 | 0.2300 | 0.2300 |
| Высота, м | 0.3200 | 0.3200 | 0.3200 |
Описание
Описание
Арматура для СИП представляет совокупность приспособлений, предназначенных для крепления провода СИП на опорах и фасадах зданий, для разводки линий, подключения потребителей (абонентов), при вводе в трансформаторные подстанции и соединения с силовым кабелем, а также с голым проводом при переходе с высоковольтной линии (ВЛ) на линию СИП (ВЛИ). Арматура для СИП предназначена для использования на воздушных линиях напряжением до 1 кВ. Продукция произведена в соответствии с европейскими стандартами и соответствует УХЛ-1 по категории размещения изделий и ОМ по ГОСТ 31946-2012
Документация и ПО
Документация и ПО
Сертификаты
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Паспорта
Паспорт «Устройство для закорачивания MD EKF» (PDF, 100.3 КБ)
Мастер-каталоги
Каталог типовых узлов «Арматура для СИП» (PDF, 4.0 МБ)
Программное обеспечение
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
Чертежи
Альбом типовых решений СИП 2025 (PDF, 4.1 МБ)
