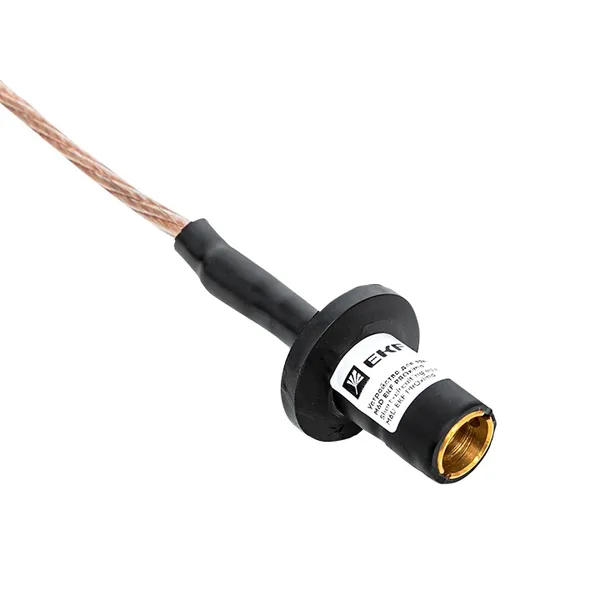

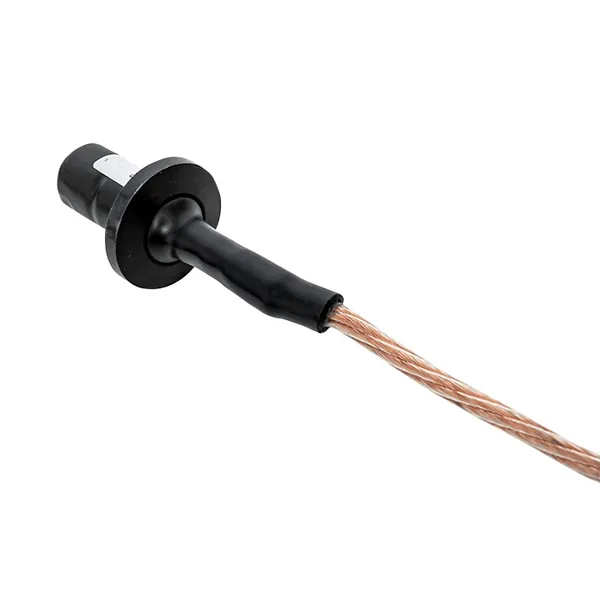

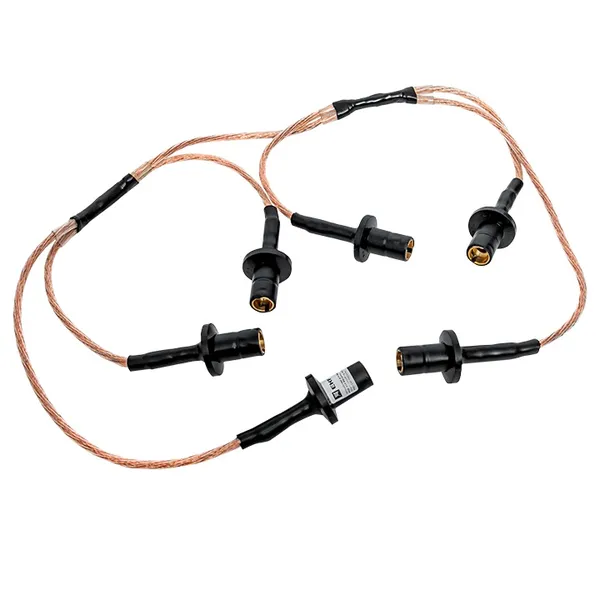

Устройство для закорачивания М 5D EKF
/products/D7FDB657B0C16E6374CDEDC151C4AFC2.jpg)
/products/3CFBDBEA01E470EC092FECE49B01D694.jpg)
/products/BD1D29065976AC352AD804E42DADD2F4.jpg)
/products/839E6EA2BF894EA783E79D2C267EA215.jpg)
/products/D7FDB657B0C16E6374CDEDC151C4AFC2.jpg)
/products/3CFBDBEA01E470EC092FECE49B01D694.jpg)
/products/BD1D29065976AC352AD804E42DADD2F4.jpg)
/products/839E6EA2BF894EA783E79D2C267EA215.jpg)
Рекомендованная розничная цена 34 427 ₽ за шт
45 903 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Материал | Медь |
| Макс. ток короткого замыкания, кА | 14 |
| Полностью изолированный | Да |
| Количество полюсов | 5 |
| Поперечное сечение троса, со стороны фазы, мм² | 16 |
| Поперечное сечение троса, со стороны заземления, мм² | 16 |
| Длина фазовой линии а, мм | 300 |
| Длина фазовой линии b, мм | 300 |
| Длина фазовой линии c, мм | 300 |
| Соединитель, со стороны фазы | Нет (без) |
| Соединитель, со стороны земли | Прочее |
| Серия | PROxima |
| Ток термической стойкости в течении 3 с, кА | 2,3 |
| Ток динамической стойкости, кА | 14 |
| Длина межфазных перемычек, м | 0,3 |
| Штепсельных патронов с байонетными разъемами, шт | 5 |
| Гарантийный срок эксплуатации, лет | 2 |
| Диапазон эксплуатационных температур, °С | -55...+60 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216483078 | 4690216483085 | 14690216483075 |
| Вес брутто, кг | 1.5000 | 1.5000 | 1.5000 |
| Объем, м³ | 0.00956800 | 0.00956800 | 0.00956800 |
| Длина, м | 0.1300 | 0.1300 | 0.1300 |
| Ширина, м | 0.2300 | 0.2300 | 0.2300 |
| Высота, м | 0.3200 | 0.3200 | 0.3200 |
Описание
Описание
Устройство для закорачивания типа m5d применяется в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи (ВЛ) СИП постоянного и переменного тока промышленной частоты напряжением до 1 кВ включительно и предназначено для защиты людей, работающих на отключенных участках ВЛ, при непредусмотренном появлении на этих участках высокого или наведенного напряжения. Устройство присоединяется к СИП через специальный адаптер РМСС, устанавливаемый со стороны ответвления в прокалывающих зажимах. Один из разъемов соединяется со штекером спуска заземления.
Документация и ПО
Документация и ПО
Сертификаты
Отказное письмо (PDF, 1.9 МБ)
Паспорта
Паспорт «Устройство для закорачивания MD EKF» (PDF, 100.3 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Арматура для монтажа СИП» (PDF, 4.8 МБ)
Прочее
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Программное обеспечение
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
Файлы для скачивания
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
