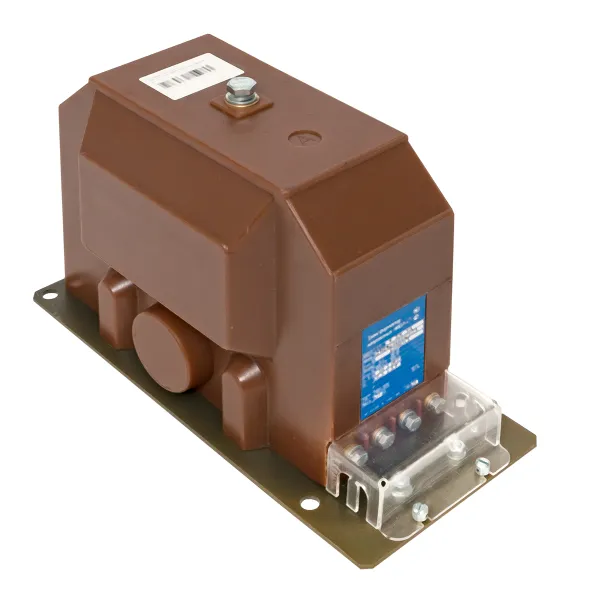

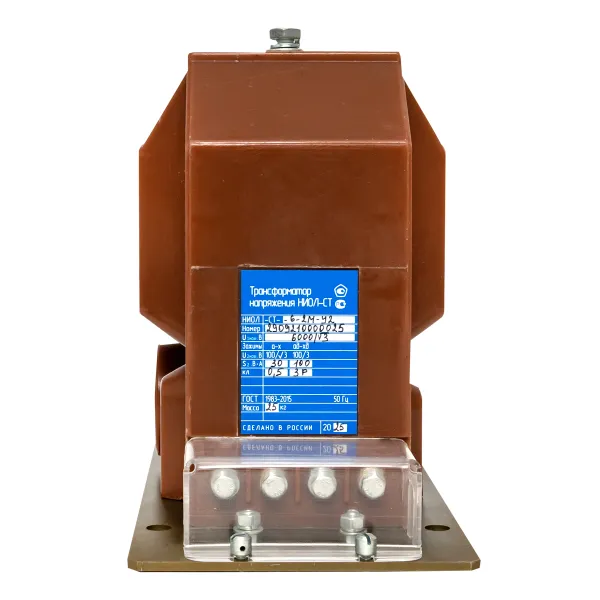

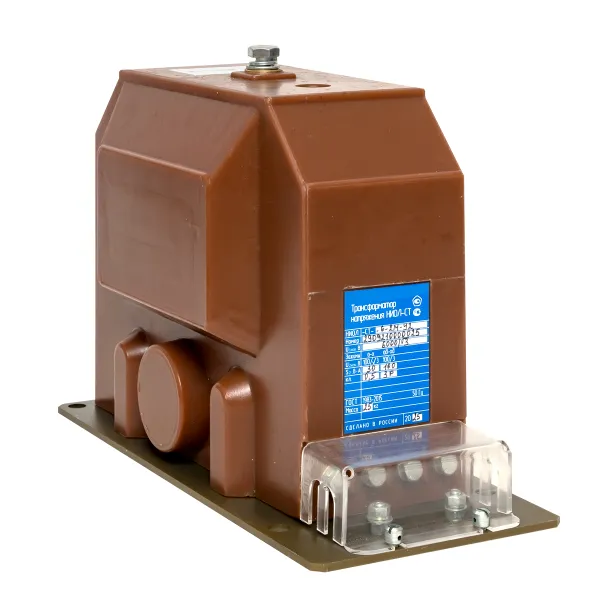

Трансформатор напряжения НИОЛ-СТ-6-2М-100/V3/100/3-0,5/3Р-30ВА/100ВА У2
/products/2023AE25F81674D35C5F57B8FBE8D54A.jpg)
/products/B034DFD445AAD711D8232121F1D6C5CC.jpg)
/products/230E434AA4545C29B17986249DCA23C3.jpg)
/products/879C31360DF46A5EDEED7C55C419759D.jpg)
/products/BB375885EA492E7EB0163AFBD9FB20C8.jpg)
/products/9072FD1B67075BD4E1E4087ADFE15C2A.jpg)
/products/9D8C55813E95047E7CF4FC9E0EDD1132.jpg)
/products/ADF0839DA0962D83A5F171F6F2C8983A.jpg)
/products/2023AE25F81674D35C5F57B8FBE8D54A.jpg)
/products/B034DFD445AAD711D8232121F1D6C5CC.jpg)
/products/230E434AA4545C29B17986249DCA23C3.jpg)
/products/879C31360DF46A5EDEED7C55C419759D.jpg)
/products/BB375885EA492E7EB0163AFBD9FB20C8.jpg)
/products/9072FD1B67075BD4E1E4087ADFE15C2A.jpg)
/products/9D8C55813E95047E7CF4FC9E0EDD1132.jpg)
/products/ADF0839DA0962D83A5F171F6F2C8983A.jpg)
Рекомендованная розничная цена 26 677 ₽ за шт
35 570 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Выводимая из ассортимента
|
| Серия | Stingray |
| Количество фаз | 1 |
| Модульное исполнение | Нет |
| Первичное напряжение 1, В | 6...6 |
| Вторичное напряжение 1, В | 100 |
| Подходит для монтажа на печатной плате | Нет |
| Гарантийный срок эксплуатации, лет | 3 |
| Гарантийный срок хранения, лет | 3 |
| Есть штрихкод на каждой штуке товара | Да |
| Класс напряжения электрической сети, кВ | 6 |
| Наибольшее рабочее напряжение | 7,2 кВ |
| Номинальный коэффициент напряжения | 1,2 |
| Классы точности вторичных обмоток | 0,5/3P |
| Номинальное напряжение основных и дополнительной вторичных обмоток, В | 100/V3/100/3 |
| Номинальная нагрузка вторичных обмоток, ВА | 30/100 |
| Номинальное напряжение основных вторичных обмоток, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
| Ширина, мм | 337,5 |
| Высота, мм | 224 |
| Глубина, мм | 148 |
| Класс точности | 0,5 |
| Материал проводника | Медь (Cu) |
| Вторичное напряжение 2, В | 0 |
| Вторичное напряжение 3, В | 0 |
| Степень защиты (IP) | IP44 |
| Первичное напряжение 2, В | 0...0 |
| Первичное напряжение 3, В | 0...0 |
| Номинальная мощность, ВА | 100 |
| Комплектное устройство в корпусе | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216112541 | 4690216112541 | 4690216112541 |
| Вес брутто, кг | 27.4000 | 27.4000 | 27.4000 |
| Объем, м³ | 0.05724000 | 0.05724000 | 0.05724000 |
| Длина, м | 0.5300 | 0.5300 | 0.5300 |
| Ширина, м | 0.2700 | 0.2700 | 0.2700 |
| Высота, м | 0.4000 | 0.4000 | 0.4000 |
Описание
Документация
Документация
Сертификаты
Декларация о соответствии N POCC RU Д-RU.PA01.B.95023/21 (PDF, 1.1 МБ)
Паспорта
Паспорт «Трансформатор напряжения НИОЛ-СТ» (PDF, 52.5 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Оборудование среднего напряжения (6–35 кВ)» (PDF, 683.9 КБ)
Прочее
Свидетельство (PDF, 977.9 КБ)
Инструкции
Инструкция «Трёхфазная группа трансформаторов напряжения НИОЛ-СТ» (PDF, 885.1 КБ)
Промо-материалы
Буклет «Силовое оборудование» (PDF, 35.5 МБ)
