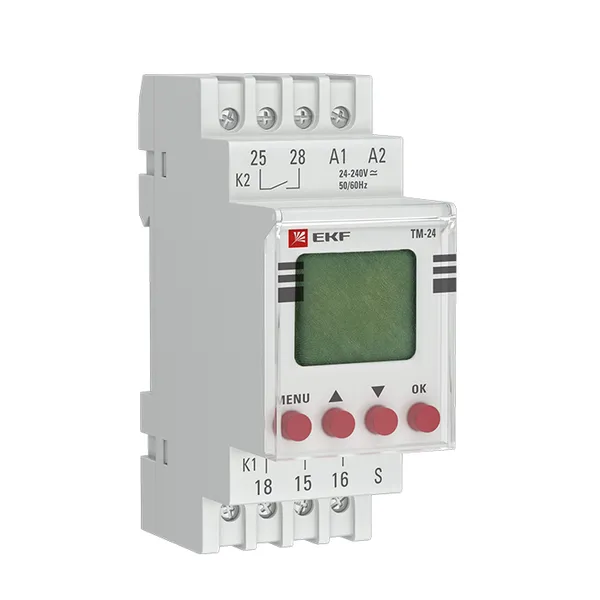

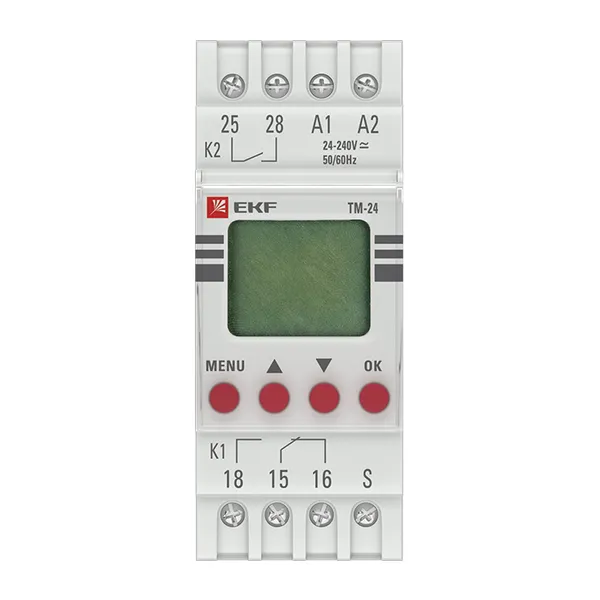

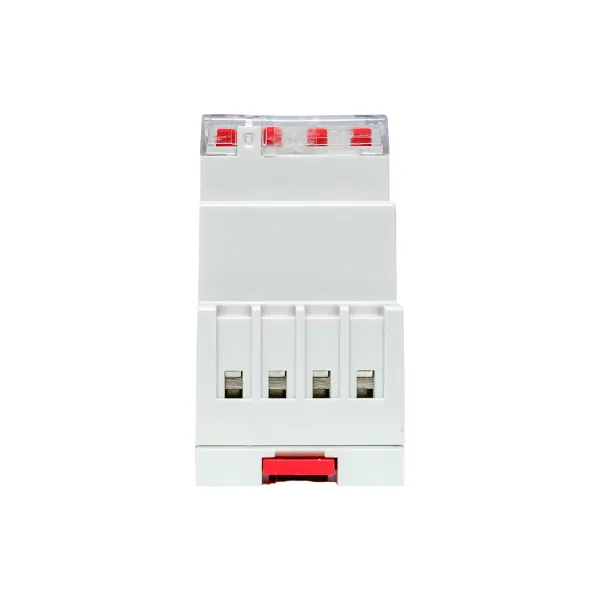

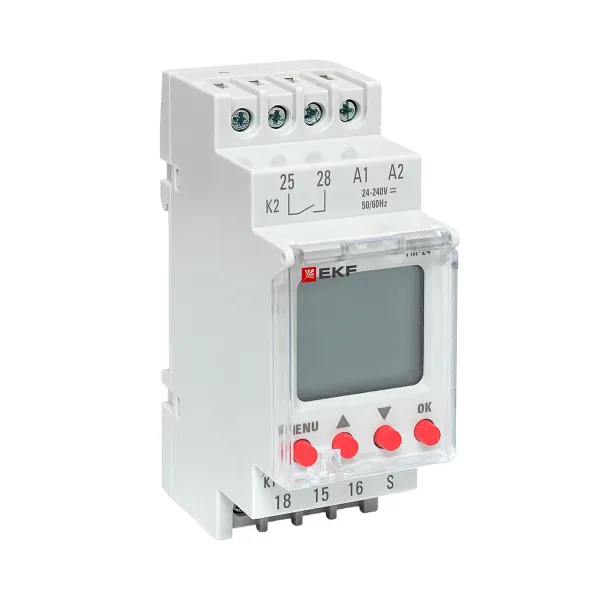

Реле времени многофункциональное с дисплеем ТМ-24 EKF
/products/C1CABA69AC37009097567FE8056E1005.jpg)
/products/FAAB7BBF5F352B61BC2C72C98F8931AE.jpg)
/products/BB83A9F7980F2A196324AF576290D400.jpg)
/products/5824B1E096CDFF5CA15CB580FDC76120.jpg)
/products/D20654F27943763BF11831C55D40A53E.jpg)
/products/509BEFB3D9A941A01FF7CE2DAEF81A21.jpg)
/products/B4CCE5A0B67A16055BD3286AF37204F9.jpg)
/products/371A924ED0E749D3D2D0F458AC235729.jpg)
/products/E88D79FAFCADDAF0E8BFB76659CC959A.jpg)
/products/C1CABA69AC37009097567FE8056E1005.jpg)
/products/FAAB7BBF5F352B61BC2C72C98F8931AE.jpg)
/products/BB83A9F7980F2A196324AF576290D400.jpg)
/products/5824B1E096CDFF5CA15CB580FDC76120.jpg)
/products/D20654F27943763BF11831C55D40A53E.jpg)
/products/509BEFB3D9A941A01FF7CE2DAEF81A21.jpg)
/products/B4CCE5A0B67A16055BD3286AF37204F9.jpg)
/products/371A924ED0E749D3D2D0F458AC235729.jpg)
/products/E88D79FAFCADDAF0E8BFB76659CC959A.jpg)
Рекомендованная розничная цена 6 656 ₽ за шт
Базовая цена 8 874 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Серия | EKF |
| Временной диапазон, с | 1...599940 |
| Выполняемая функция | Многофункциональное (24 функции) |
| Номин. ток, А | 8 |
| Тип напряжения управления | AC/DC (перемен./постоян.) |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В | 24...240 |
| Номин. напряжение питания цепи управления Us постоян. тока DC, В | 24...240 |
| Количество выход. перекидных контактов с задержкой | 1 |
| Подходит для фронтального монтажа | Да |
| Со штепсельным гнездом | Нет |
| Гарантийный срок хранения, лет | 7 |
| Функция мгновенного, с задержкой срабатывания, неизменяемой | Да |
| Функция мгновенного срабатывания импульсом | Да |
| Функция времени, включение с задержкой, изменяемой | Да |
| Функция времени, включение импульсом. Изменяемая задержка на включение | Нет |
| Функция задержки на включение | Да |
| Перекидной контакт на включение | Да |
| Подключение Звезда-Треугольник | Нет |
| Функция задержки на выключение | Да |
| Ширина, мм | 36 |
| Высота, мм | 91,4 |
| Глубина, мм | 49 |
| Перекидной контакт на выключение | Да |
| Импульсное устройство | Нет |
| Тип подключения | Винтовое соединение |
| Номин. напряжение питания цепи управления Us AC 60 Гц, В | 24...240 |
| Количество выход. нормально закрытых контактов без задержки | 0 |
| Количество выход. нормально открытых контактов без задержки | 0 |
| Количество выход. перекидных контактов без задержки | 0 |
| Количество выход. нормально закрытых контактов с задержкой | 0 |
| Количество выход. нормально открытых контактов с задержкой | 1 |
| Подходит только для дистанционного управления | Нет |
| Сменный блок дополнит. контактов | Нет |
| Изменяемые выходы с задержкой/без задержки | Нет |

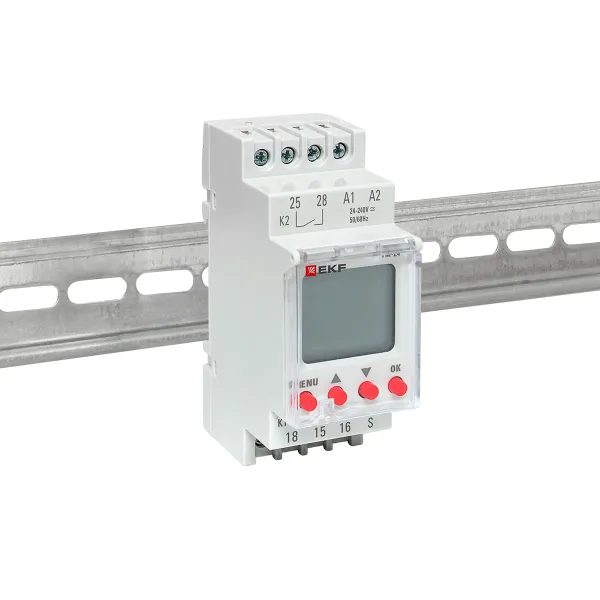

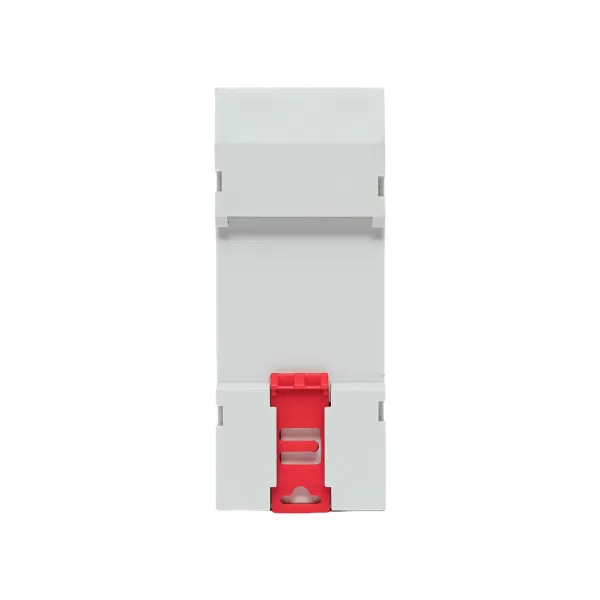

| Подходит для монтажа на DIN-рейку (O-типа) | Да |
| С полупроводниковым выходом | Нет |
| Возможно дистанционное управление | Нет |
| Гарантийный срок эксплуатации, лет | 7 |
| Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 50 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216141930 | 4690216141930 | 14690216141937 |
| Вес брутто, кг | 0.1200 | 0.1200 | 6.5770 |
| Объем, м³ | 0.00034800 | 0.00034800 | 0.02310600 |
| Длина, м | 0.0980 | 0.0980 | 0.5140 |
| Ширина, м | 0.0450 | 0.0450 | 0.2470 |
| Высота, м | 0.0790 | 0.0790 | 0.1820 |
Описание
Описание

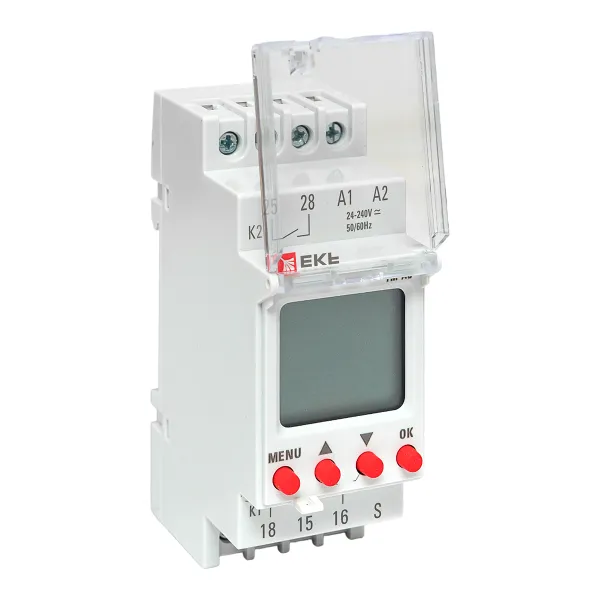

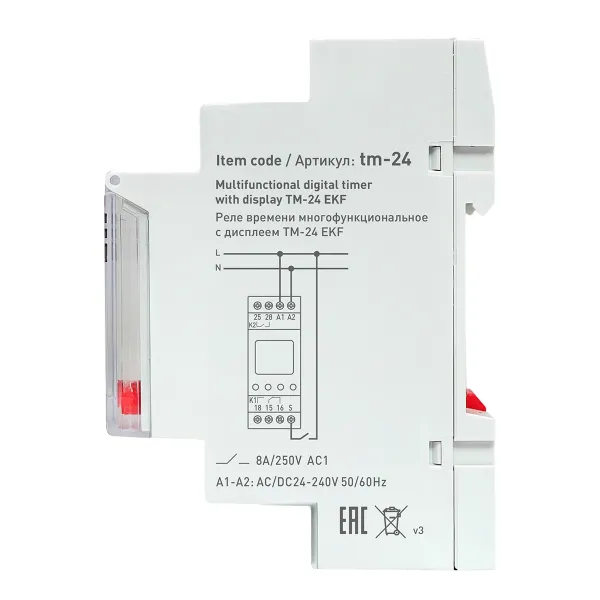

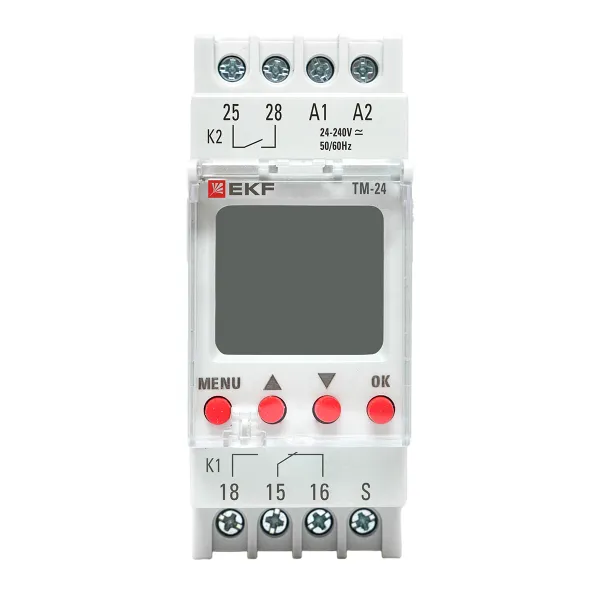

Реле времени многофункциональное с дисплеем ТМ-24 EKF PROxima представляет собой реле с двумя независимыми группами контактов, момент срабатывания которых (включение/отключение) происходит по заданному времени t1 и t2 и выбранной функции (24 функции). Изделие соответствует ГОСТ IEC 60947-1-2014, ГОСТ IEC 60947-5-1-2014. Преимущества: 1. Два независимых канала управления 2. Задание до 24 программ 3. Информативный дисплей 4. Защитная крышка дисплея и кнопок с возможностью опломбировки 5. Возможность регулировки предустановки интервала времени 6. Возможность ручного управления реле по каждому канала 7. Возможность включения по переднему и заднему фронту импульса S 8. Два встроенных реле 1С/О + 1NO с номинальным током 8А 9. Напряжение питания 24-264 V АС/DC
Комплектация
- 1. Изделие. 2. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG 417-036.CN.02.00180 (PDF, 2.9 МБ)
Паспорта
Паспорт «Реле времени многофункциональное ТМ-24 EKF» (PDF, 710.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Реле времени многофункциональное ТМ-24 EKF» (PDF, 422.7 КБ)
3D-модели
3D-модель «Реле времени многофункциональное ТМ-24 EKF» (STEP, 1.1 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
