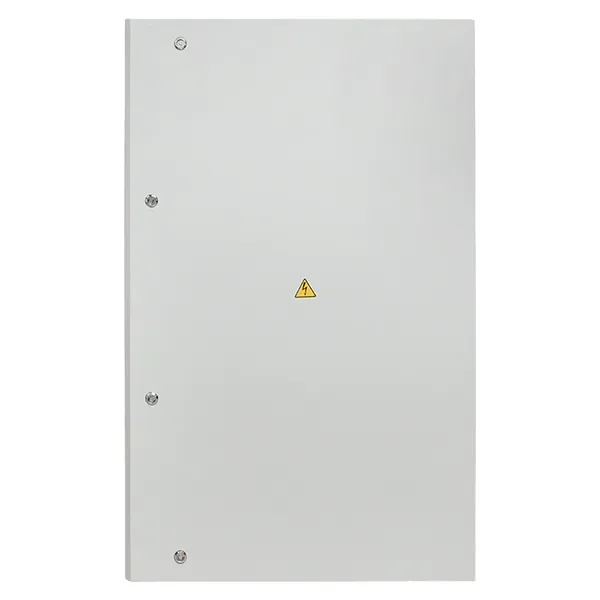

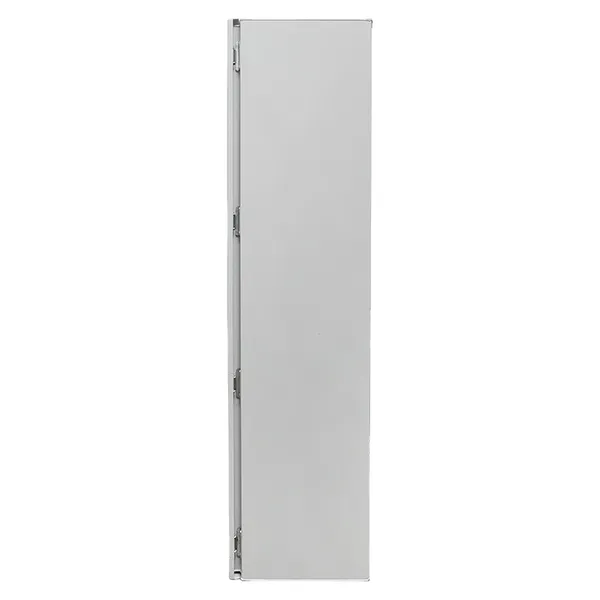

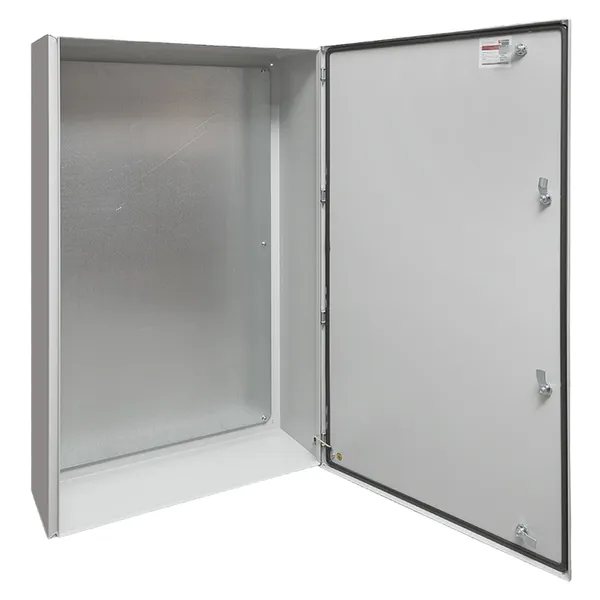

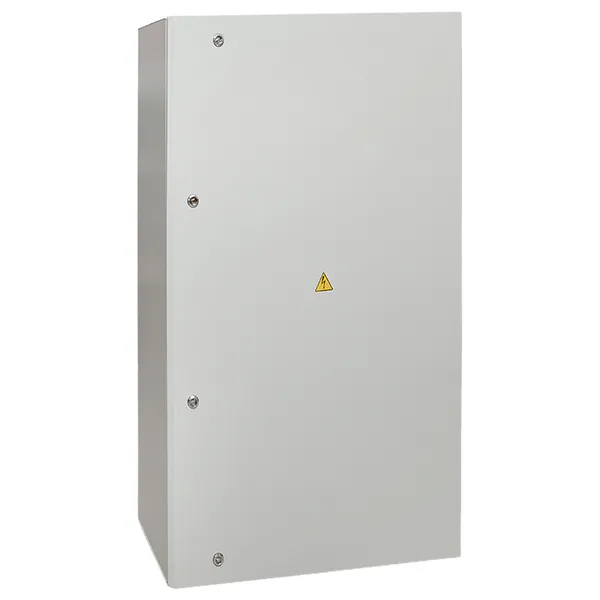

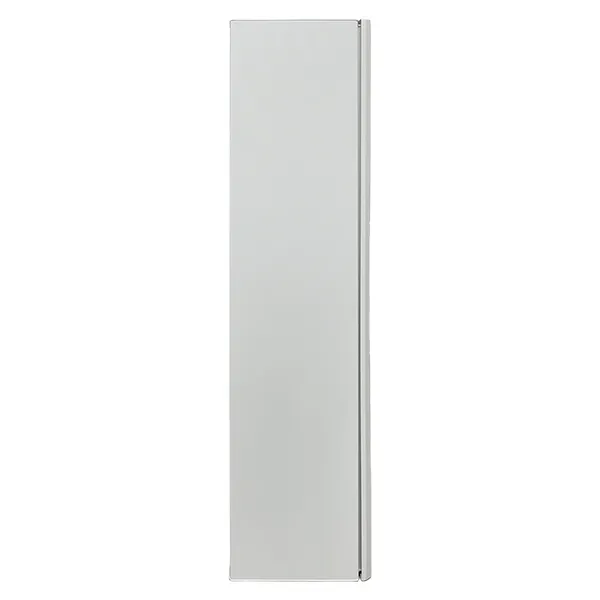

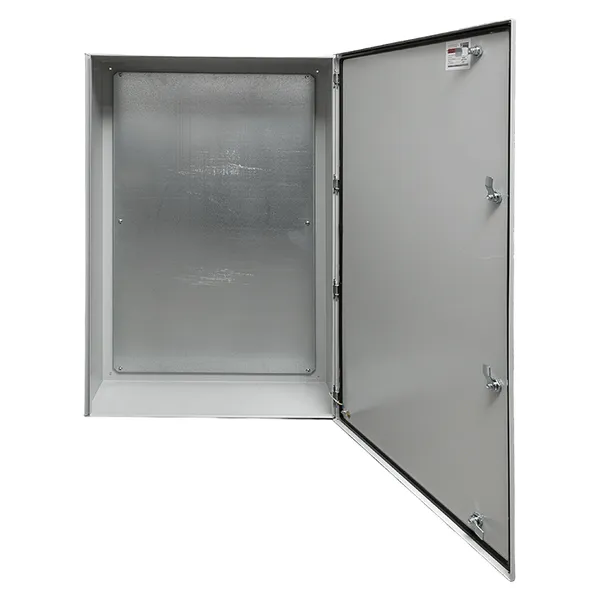

ЩМПг-120.75.30 каб фланец IP65 PROXIMA EKF
Рекомендованная розничная цена 29 015 ₽ за шт
38 687 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Описание
Описание
Щиты с монтажной панелью ЩМПг IP65 EKF PROxima являются надежной оболочкой для сборки щитов управления, автоматизации и пунктов распределения. Возможна установка различного модульного и силового оборудования. Модели со степенью защиты IP65 оснащены скошенным желобом в конструкции корпуса, что дает дополнительную защиту от проникновения влаги и грязи внутрь щита.
Применение
- Применяются в сферах производства и промышленности, а также в объектах гражданского и инфраструктурного строительства.
- Предназначены для:
- • сборщиков щитов управления;
- • автоматизации и пунктов распределения.
- Возможность использования на улице в том числе в качестве щита учета электроэнергии.

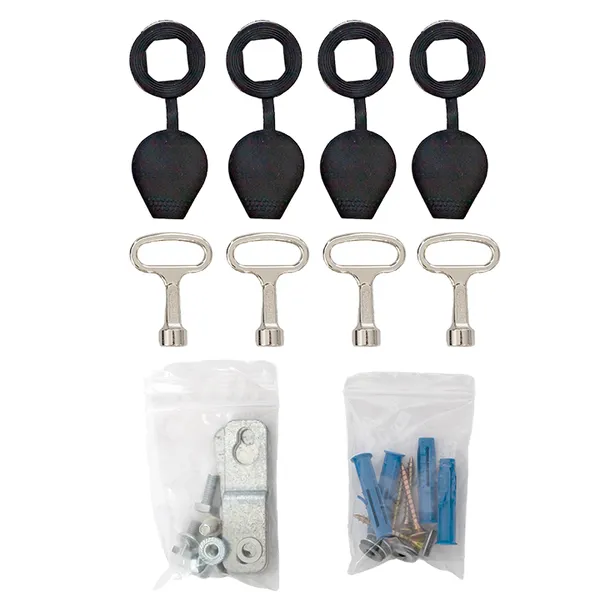

Комплектация
- 1. Корпус электрощита

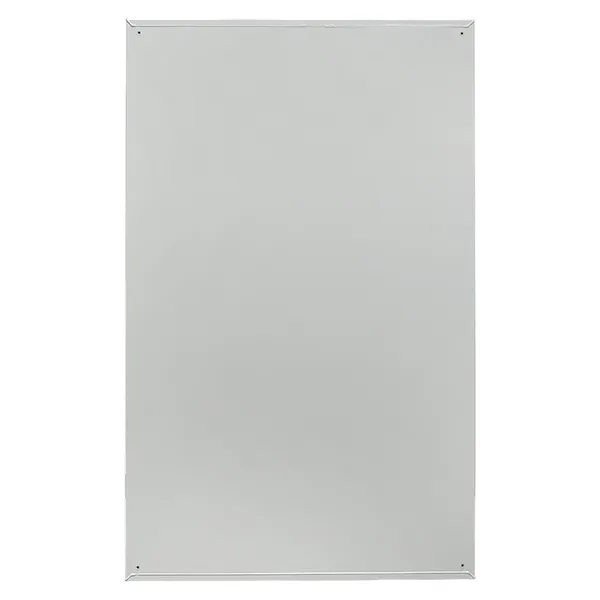

- 2. Монтажная панель

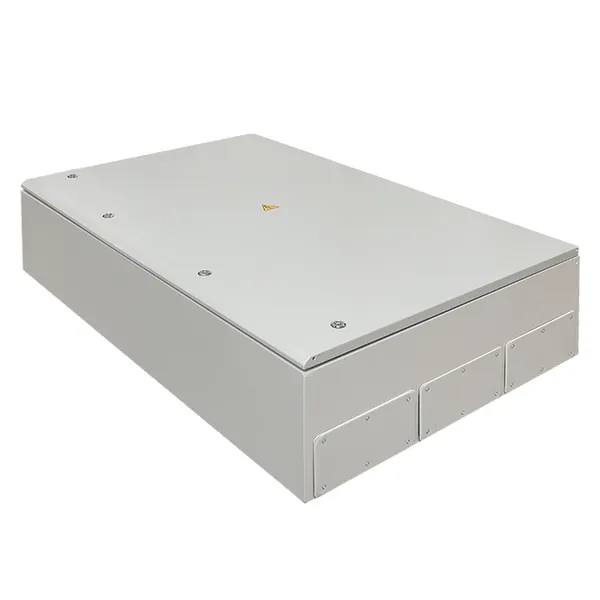

- 3. Фланец для ввода кабеля (при выборе исполнения с фланцами)
- 4. Поводок заземления
- 5. Замки IP54 – трехгранный ключ
- 6. Накладки на замок IP65
- 7. Силиконовые заглушки отверстий в задней стенке корпуса
- 8. Монтажные комплекты для настенной установки и навесной установки
- 9. Наклейка «Молния», «Заземление»
- 10. Паспорт
Характеристики
Техническая спецификация
Статус | Регулярная |
Высота, мм | 1 200 |
Ширина, мм | 750 |
Глубина, мм | 300 |
Вид монтажа | Навесной |
Гарантийный срок хранения | 5 лет |
Гарантийный срок эксплуатации | 5 лет |
Есть штрихкод на каждой штуке товара | Да |
Срок службы, лет | 10 лет |
Степень защиты, IP | IP65 |
Вид | Герметичные (ЩМПг) |
Вариант монтажа | Навесной |
Номер цвета RAL | 7 035 |
С монтажной платой/панелью | Да |
Защитное покрытие поверхности | С порошковым покрытием |
Способ монтажа | Открытой установки |
Цвет | Светло-серый |
Толщина плиты шкафа, мм | 1,5 |
Толщина двери / крышки, мм | 1,5 |
Тип крышки | Закрытого типа |
Количество отверстий для фланцев | 3 |
Степень защиты (NEMA) | Прочее |
Тип крышки (наружной) | Дверь (-ца) |
Возможность расширения | Нет |
Внутр. глубина, мм | 280 |
Материал корпуса | Сталь |
Сохранение работоспособности (целостность цепи) | Прочее |
Подходит для использования вне помещений (уличное исполнение) | Да |
Ударопрочность по стандарту EN 50102 | Прочее |
Тип дверцы | Одинарный (-ая) |
Степень защиты (IP) | IP65 |
Прозрачная крышка/дверца | Нет |
С замком | Да |
Подходит для молниезащиты | Да |
Номин. ток (In), А | 630 |

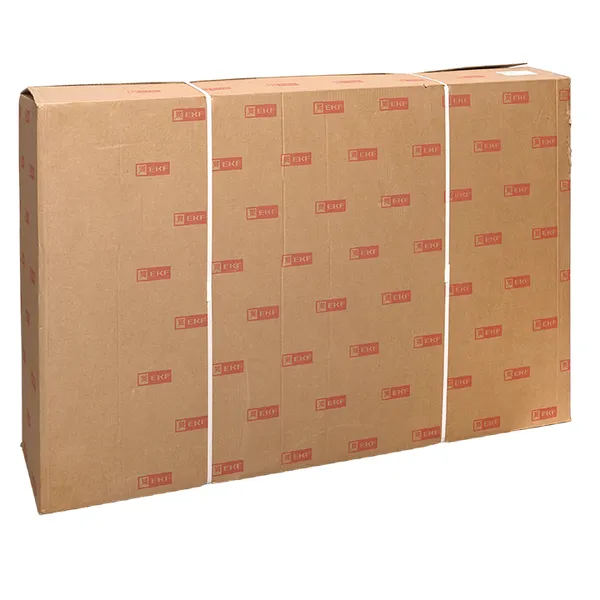

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216491790 | 4690216491790 | 4690216491790 |
Вес брутто, кг | 44.0000 | 44.0000 | 44.0000 |
Объем, м³ | 0.30060800 | 0.30060800 | 0.30060800 |
Длина, м | 0.3200 | 0.3200 | 0.3200 |
Ширина, м | 0.7700 | 0.7700 | 0.7700 |
Высота, м | 1.2200 | 1.2200 | 1.2200 |
