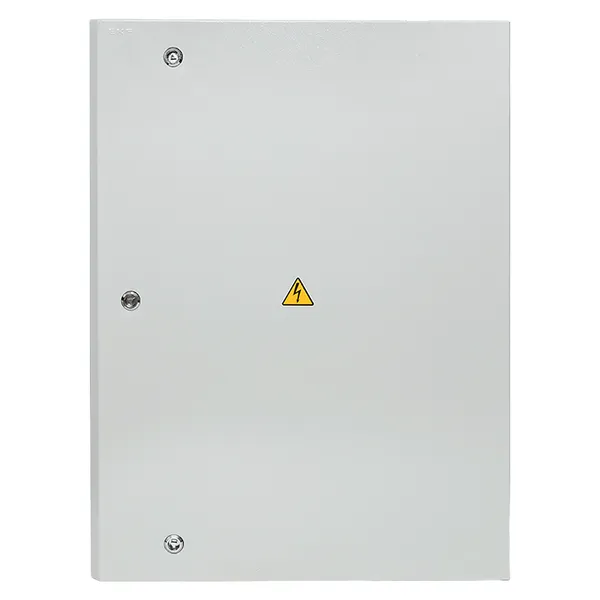

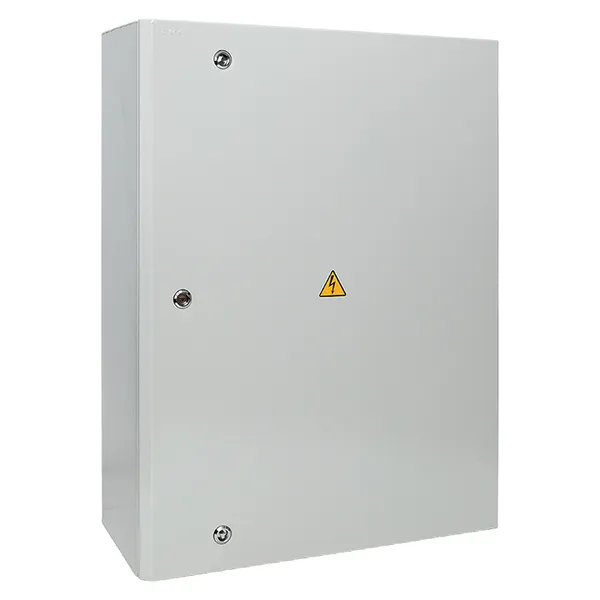

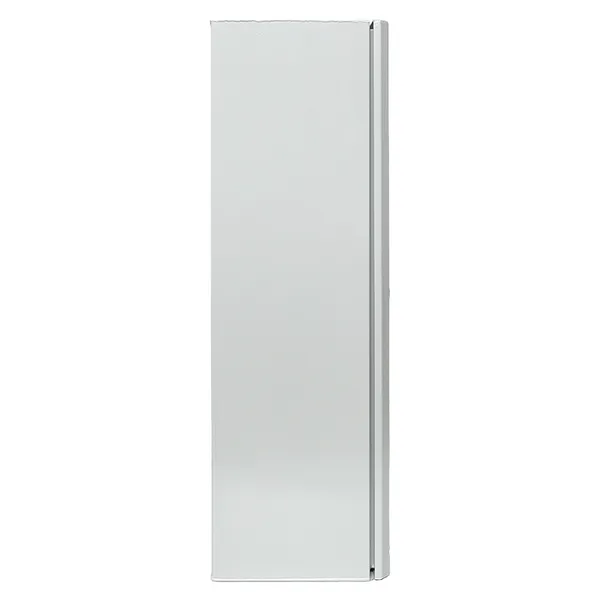

ЩМПг- 80.60.25 каб фланец IP65 PROXIMA EKF
/products/6E477856B1158B8F4F9EFAABF265E460.jpg)
/products/2758F59676B67B1CDB5701B8087D6A1B.jpg)
/products/0F9DA196CB131B715F37FA22687C29B9.jpg)
/products/1A4B3411E438CEC74D59A8CD341342E7.jpg)
/products/C0B3366249567941899FE9B7791B911D.jpg)
/products/958A1C3825467DD12E46F6426B2C1BAF.jpg)
/products/836DE3DC25B779D531C7E45771443F39.jpg)
/products/9EC76721D92A68CD8E33EC6CAFF69A1D.jpg)
/products/D766A5A96FBDDC2EA73278B36098A9F7.jpg)
/products/2A77C3F14FF3CF4830A991DE617AA3E5.jpg)
/products/3F6BABCBC01AA720E4E59AE82EA4B2B5.jpg)
/products/2CB46902BEC12115C82FCDC256D908FB.jpg)
/products/A8FE3A947C56B9FDF34AEC2256029F35.jpg)
/products/D6AA1AE767E040D83D3F41CA7E7390CA.jpg)
/products/6E477856B1158B8F4F9EFAABF265E460.jpg)
/products/2758F59676B67B1CDB5701B8087D6A1B.jpg)
/products/0F9DA196CB131B715F37FA22687C29B9.jpg)
/products/1A4B3411E438CEC74D59A8CD341342E7.jpg)
/products/C0B3366249567941899FE9B7791B911D.jpg)
/products/958A1C3825467DD12E46F6426B2C1BAF.jpg)
/products/836DE3DC25B779D531C7E45771443F39.jpg)
/products/9EC76721D92A68CD8E33EC6CAFF69A1D.jpg)
/products/D766A5A96FBDDC2EA73278B36098A9F7.jpg)
/products/2A77C3F14FF3CF4830A991DE617AA3E5.jpg)
/products/3F6BABCBC01AA720E4E59AE82EA4B2B5.jpg)
/products/2CB46902BEC12115C82FCDC256D908FB.jpg)
/products/A8FE3A947C56B9FDF34AEC2256029F35.jpg)
/products/D6AA1AE767E040D83D3F41CA7E7390CA.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Снята с производства
|
| Высота, мм | 800 |
| Ширина, мм | 600 |
| Глубина, мм | 250 |
| Серия | PROxima |
| Способ монтажа | Открытой установки |
| Цвет | Серый |
| Номер цвета RAL | 7 035 |
| С монтажной платой/панелью | Да |
| Защитное покрытие поверхности | С порошковым покрытием |
| Тип крышки (наружной) | Дверь (-ца) |
| Возможность расширения | Нет |
| Внутр. глубина, мм | 230 |
| Материал корпуса | Сталь |
| Подходит для использования вне помещений (уличное исполнение) | Да |
| Ударопрочность по стандарту EN 50102 | Прочее |
| Тип дверцы | Одинарный (-ая) |
| Степень защиты (IP) | IP65 |
| Прозрачная крышка/дверца | Нет |
| С замком | Да |
| Номин. ток (In), А | 630 |
| Толщина плиты шкафа, мм | 1,5 |
| Толщина двери / крышки, мм | 1,5 |
| Тип крышки | Закрытого типа |

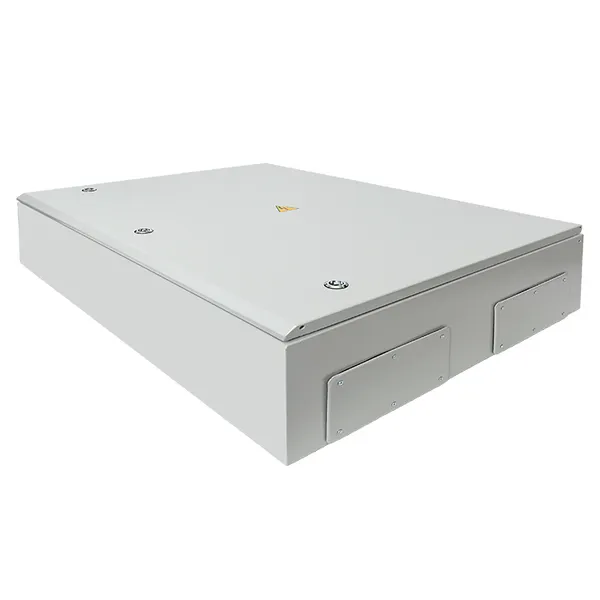

| Количество отверстий для фланцев | 2 |
| Степень защиты (NEMA) | Прочее |
| Гарантийный срок хранения, лет | 5 |
| Гарантийный срок эксплуатации, лет | 5 |
| Есть штрихкод на каждой штуке товара | Да |
| Срок службы, лет | 10 лет |
| Степень защиты, IP | IP65 |
| Вид | Герметичные (ЩМПг) |
| Вариант монтажа | Навесной |
| Вид монтажа | Навесной |
| Смотровое окошко | Нет |

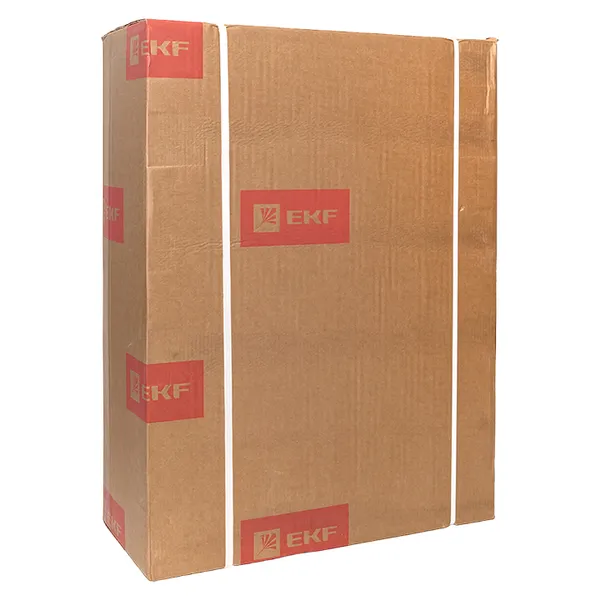

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216491776 | 4690216491776 | 4690216491776 |
| Вес брутто, кг | 26.0000 | 26.0000 | 26.0000 |
| Объем, м³ | 0.13074900 | 0.13074900 | 0.13074900 |
| Длина, м | 0.6130 | 0.6130 | 0.6130 |
| Ширина, м | 0.2630 | 0.2630 | 0.2630 |
| Высота, м | 0.8110 | 0.8110 | 0.8110 |
Описание
Описание

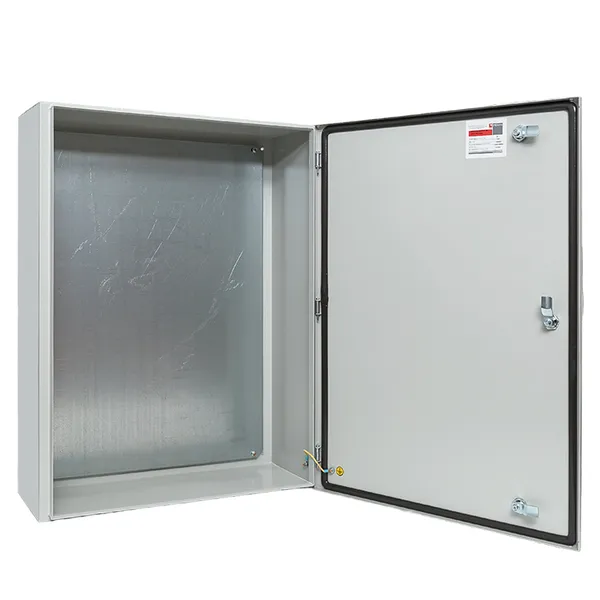

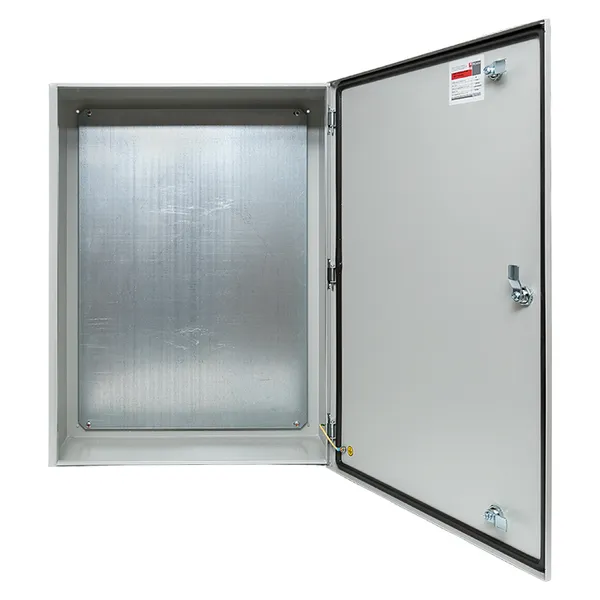

Щиты с монтажной панелью ЩМПг IP65 EKF PROxima являются надежной оболочкой для сборки щитов управления, автоматизации и пунктов распределения. Возможна установка различного модульного и силового оборудования. Модели со степенью защиты IP65 оснащены скошенным желобом в конструкции корпуса, что дает дополнительную защиту от проникновения влаги и грязи внутрь щита.
Применение
- Применяются в сферах производства и промышленности, а также в объектах гражданского и инфраструктурного строительства.
- Предназначены для:
- • сборщиков щитов управления;
- • автоматизации и пунктов распределения.
- Возможность использования на улице в том числе в качестве щита учета электроэнергии.
Комплектация
- 1. Корпус электрощита
- 2. Монтажная панель
- 3. Фланец для ввода кабеля (при выборе исполнения с фланцами)
- 4. Поводок заземления
- 5. Замки IP54 – трехгранный ключ
- 6. Накладки на замок IP65
- 7. Силиконовые заглушки отверстий в задней стенке корпуса
- 8. Монтажные комплекты для настенной установки и навесной установки
- 9. Наклейка «Молния», «Заземление»
- 10. Паспорт
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт «Корпус металлический ЩМПг- 80x60x25 каб фланец IP65» (PDF, 260.4 КБ)
Мастер-каталоги
Мастер-каталог «Корпуса с монтажной панелью (ЩМПг IP65) EKF PROxima» (PDF, 183.8 КБ)
Прочее
Презентация (PDF, 1.9 МБ)
3D-модели
3D-модель «ЩМПг- 80.60.25 каб фланец IP65 PROXIMA EKF» (STEP, 2.2 МБ)
Промо-материалы
Презентация «Щиты с монтажной панелью IP31, IP54 и IP65» (PDF, 1.9 МБ)
