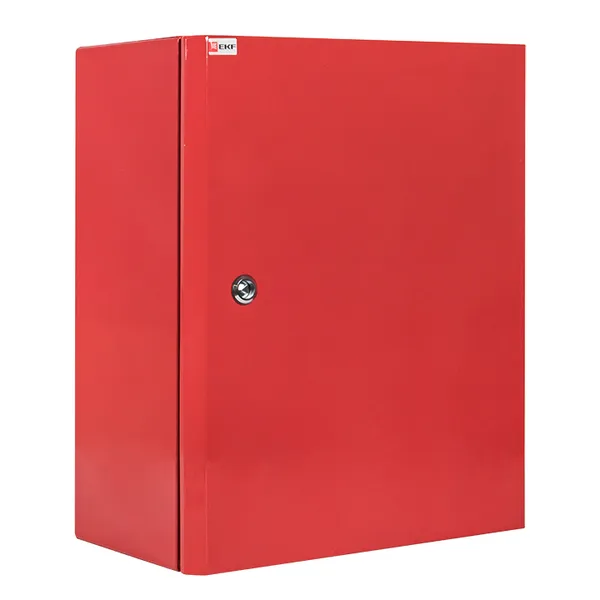

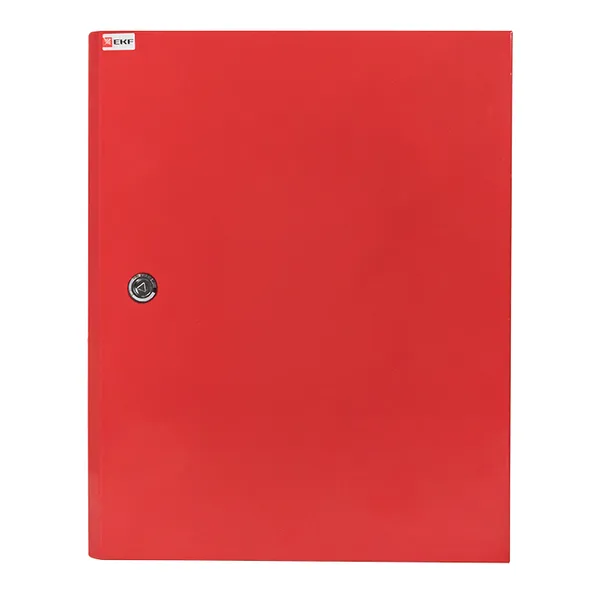

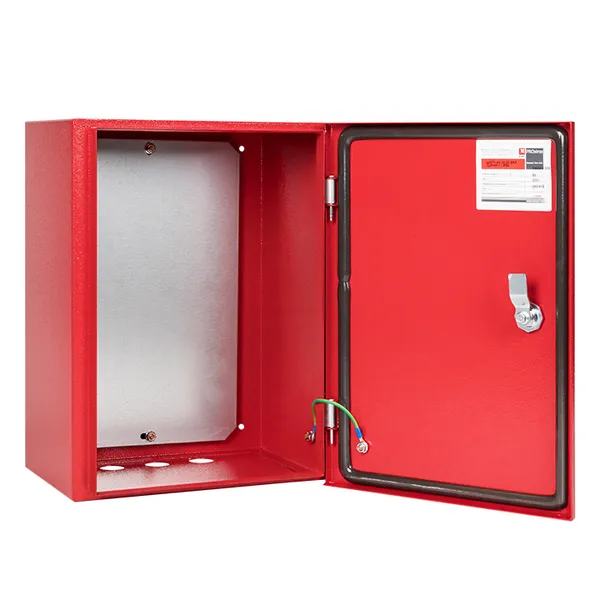

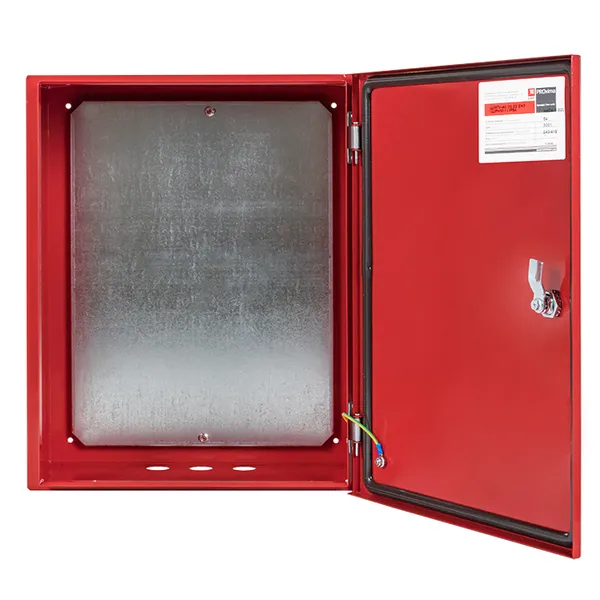

ЩМПг- 40.30.22 (ЩРНМ-1) RAL 3001 IP54 PROXIMA EKF
/products/8A547D200A2DB5C597E26D6961C79D55.jpg)
/products/3CDF4F46065400C554FDCAE03C60298A.jpg)
/products/230DD6CDC433211CB7A7E9D7D5844C6C.jpg)
/products/41DD080007A0003854E84D61665149BF.jpg)
/products/9CCED23DA29311172B8F6DE05431C4A2.jpg)
/products/28941DDC43ADB2A0841127547E63114C.jpg)
/products/5F9310F93AF4DE318BE53E48AE148F70.jpg)
/products/80D2C6CFA0D47C5F7F72782549ED36D7.jpg)
/products/488D47E5F620A852A3EF5FE13F15722E.jpg)
/products/C543CA63635782C0C4D44F7DA54B59C3.jpg)
/products/9AD8BE8F8F1481E87783882895CC4B8A.jpg)
/products/F30A11A5EBC96098C8459712DD256451.jpg)
/products/8A547D200A2DB5C597E26D6961C79D55.jpg)
/products/3CDF4F46065400C554FDCAE03C60298A.jpg)
/products/230DD6CDC433211CB7A7E9D7D5844C6C.jpg)
/products/41DD080007A0003854E84D61665149BF.jpg)
/products/9CCED23DA29311172B8F6DE05431C4A2.jpg)
/products/28941DDC43ADB2A0841127547E63114C.jpg)
/products/5F9310F93AF4DE318BE53E48AE148F70.jpg)
/products/80D2C6CFA0D47C5F7F72782549ED36D7.jpg)
/products/488D47E5F620A852A3EF5FE13F15722E.jpg)
/products/C543CA63635782C0C4D44F7DA54B59C3.jpg)
/products/9AD8BE8F8F1481E87783882895CC4B8A.jpg)
/products/F30A11A5EBC96098C8459712DD256451.jpg)
Рекомендованная розничная цена 9 092 ₽ за шт
Базовая цена 12 122 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Регулярная
|
| Высота, мм | 400 |
| Ширина, мм | 300 |
| Глубина, мм | 220 |
| Способ монтажа | Открытой установки |
| Степень защиты (NEMA) | Прочее |
| Номин. ток (In), А | 630 |
| Тип дверцы | Одинарный (-ая) |
| Ударопрочность по стандарту EN 50102 | Прочее |
| Тип крышки | Закрытого типа |
| Прозрачная крышка/дверца | Нет |
| Материал корпуса | Сталь |
| Толщина двери / крышки, мм | 1 |
| Возможность расширения | Нет |
| Степень защиты (IP) | IP54 |
| Толщина плиты шкафа, мм | 1 |
| Количество линейных кабельных вводов | 3 |
| Цвет | Красный |
| Подходит для использования вне помещений (уличное исполнение) | Да |
| Тип крышки (наружной) | Дверь (-ца) |
| С замком | Да |
| Защитное покрытие поверхности | С порошковым покрытием |
| Номер цвета RAL | 3 001 |
| С монтажной платой/панелью | Да |
| Внутр. глубина, мм | 200 |
| Серия | PROxima |
| Гарантийный срок хранения, лет | 5 |
| Гарантийный срок эксплуатации, лет | 5 |
| Срок службы, лет | 10 лет |
| Есть штрихкод на каждой штуке товара | Да |
| Степень защиты, IP | IP54 |
| Вид корпуса | С монтажной панелью |
| Вид | Герметичные (ЩМПг) |
| Вариант монтажа | Навесной |
| Вид монтажа | Навесной |
| Смотровое окошко | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216191027 | 4690216191027 | 4690216191027 |
| Вес брутто, кг | 6.1100 | 6.1100 | 6.1100 |
| Объем, м³ | 0.02911700 | 0.02911700 | 0.02911700 |
| Длина, м | 0.2350 | 0.2350 | 0.2350 |
| Ширина, м | 0.2950 | 0.2950 | 0.2950 |
| Высота, м | 0.4200 | 0.4200 | 0.4200 |
Описание
Описание
Щиты с монтажной панелью серии ЩМПг RAL 3001 EKF PROxima являются надежной оболочкой для сборки щитов пожарной автоматики. Наличие полноразмерной оцинкованной монтажной панели в стандартной комлпектации позволяет собирать щиты управление пожарными насосами и щиты пожарной сигнализации любой сложности. Возможна установка модульного и силового оборудования, а так же вывод аппаратуры управления на дверь щита. Электрощиты окрашены атмосферостойкой порошковой краской.
Применение
- Применяются в сферах производства и промышленности, а также в объектах гражданского и инфраструктурного строительства.
- Предназначены для:
- • сборщиков щитов управления;
- • автоматизации и пунктов распределения.
Комплектация
- 1. Паспорт
- 2. Корпус электрощита

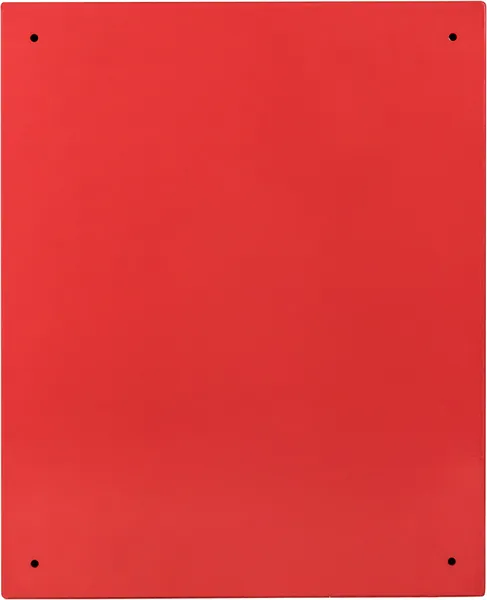

- 3. Монтажная панель

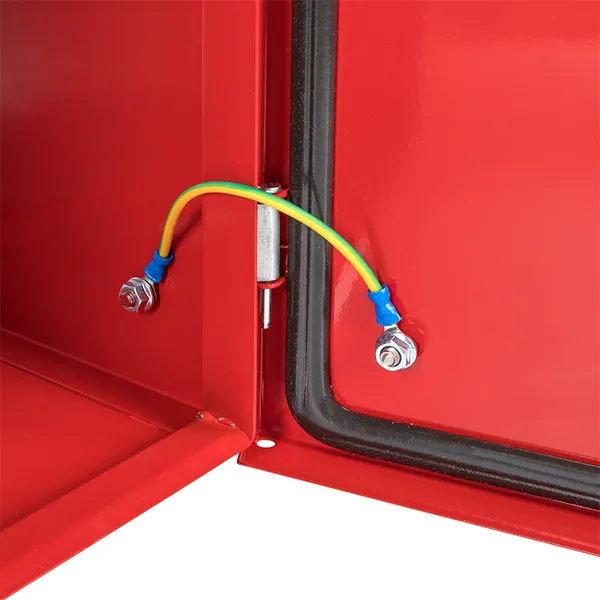

- 4. Поводок заземления

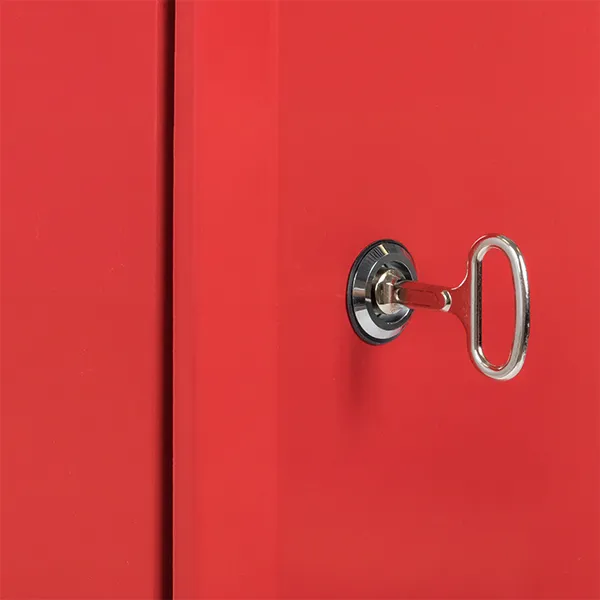

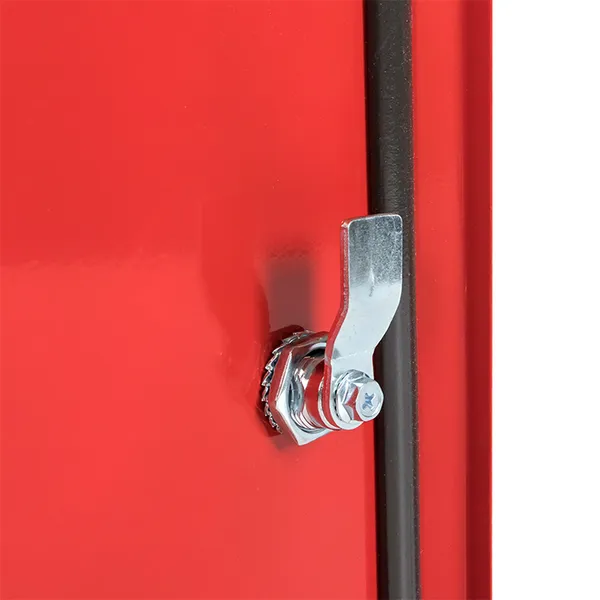

- 5. Замок IP54
- 6. Знаки электробезопасности

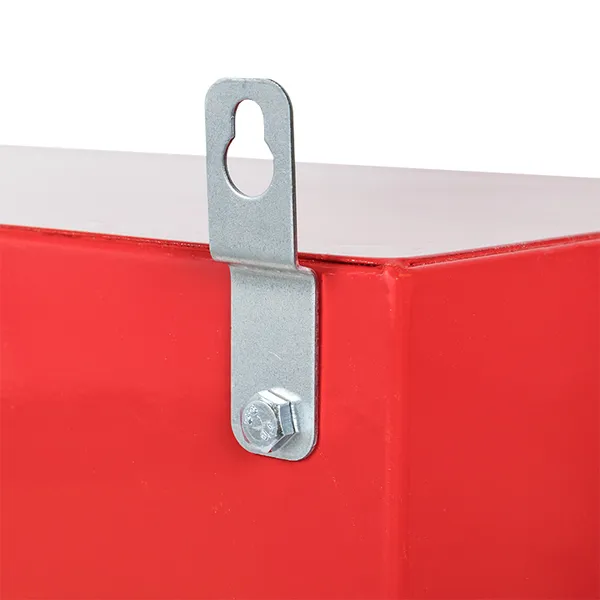

- 7. Монтажный комплект

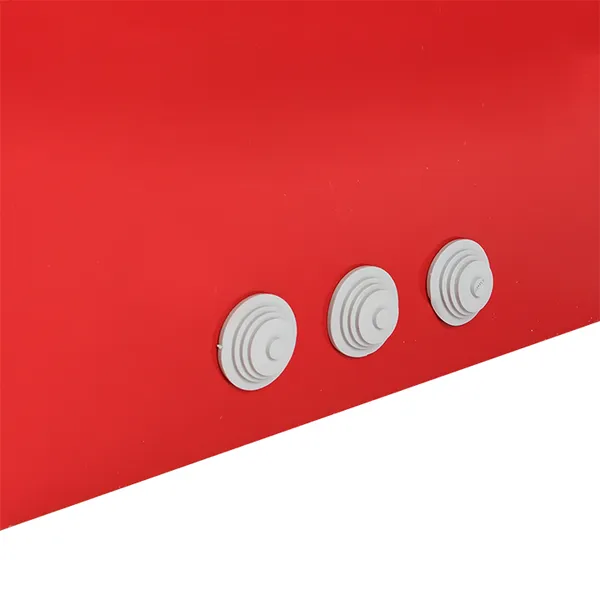

- 8. Сальники "Пирамидка"
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт «ЩМПг- 40.30.22 (ЩРНМ-1) RAL 3001 IP54 EKF PROxima» (PDF, 182.7 КБ)
Мастер-каталоги
Мастер-каталог «Щиты с монтажной панелью ЩМПг RAL 3001 IP54 EKF PROxima» (PDF, 364.8 КБ)
Руководства
Руководство по эксплуатации «Щиты с монтажной панелью навесные» (PDF, 1.1 МБ)
3D-модели
3D - модели «Щиты с монтажной панелью (автоматизации) навесные» (ZIP, 24.3 МБ)
3D-модель «ЩМПг- 40.30.22 (ЩРНМ-1) RAL 3001 IP54 PROXIMA EKF» (STEP, 1.9 МБ)
Чертежи
Чертеж «ЩМПг- 40.30.22 (ЩРНМ-1) RAL 3001 IP54 PROXIMA EKF» (PDF, 1.3 МБ)
Чертежи «Щиты с монтажной панелью (автоматизации) навесные» (ZIP, 1.2 МБ)
Промо-материалы
Презентация «Щиты с монтажной панелью IP31, IP54 и IP65» (PDF, 1.9 МБ)
