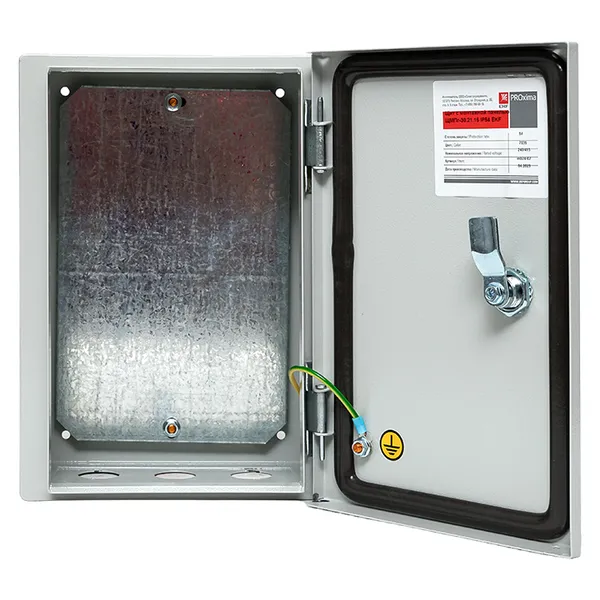

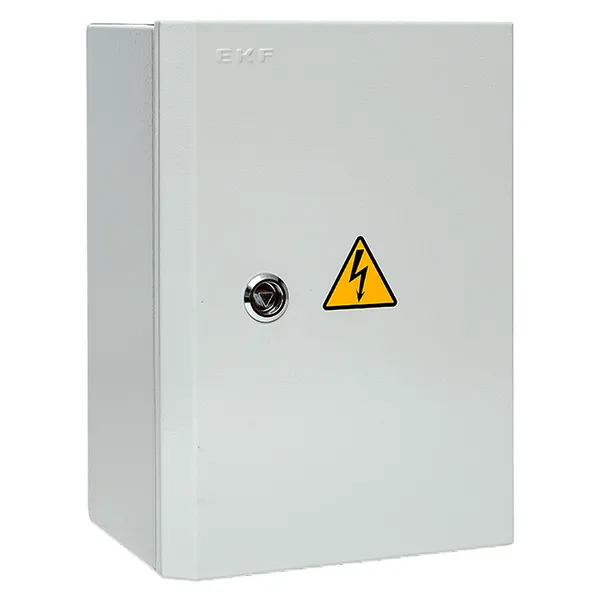

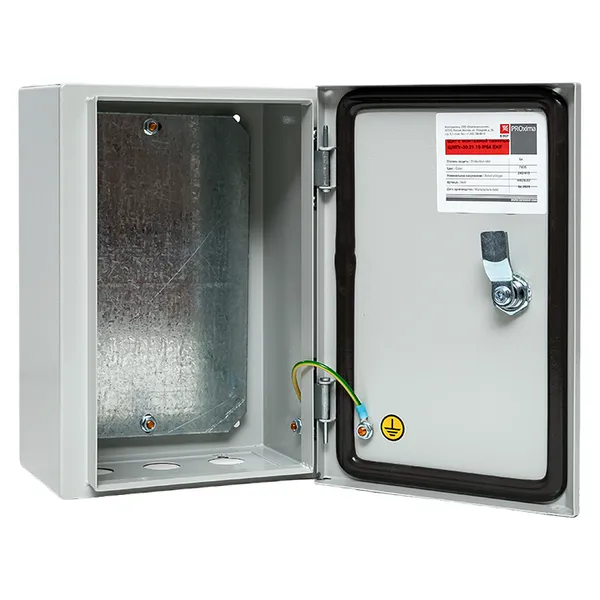

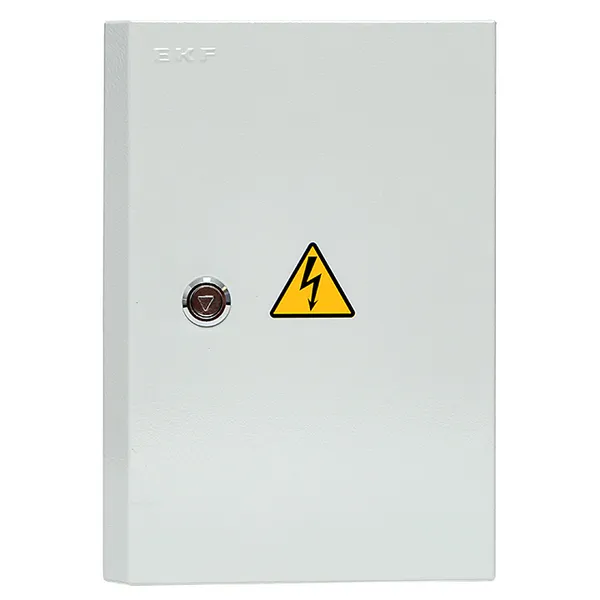

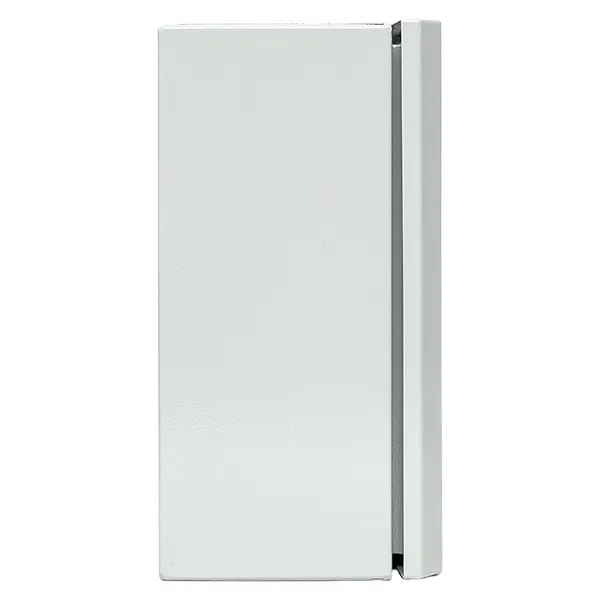

ЩМПг- 30.21.15 IP54 PROXIMA EKF

Артикул скопирован
ЩМПг- 30.21.15 IP54 PROXIMA EKF
ЩМПг- 30.21.15 IP54 PROXIMA EKF
ЩМПг- 30.21.15 IP54 PROXIMA EKF
ЩМПг- 30.21.15 IP54 PROXIMA EKF
ЩМПг- 30.21.15 IP54 PROXIMA EKF
ЩМПг- 30.21.15 IP54 PROXIMA EKF
ЩМПг- 30.21.15 IP54 PROXIMA EKF
ЩМПг- 30.21.15 IP54 PROXIMA EKF
ЩМПг- 30.21.15 IP54 PROXIMA EKF
ЩМПг- 30.21.15 IP54 PROXIMA EKF
ЩМПг- 30.21.15 IP54 PROXIMA EKF
ЩМПг- 30.21.15 IP54 PROXIMA EKF
ЩМПг- 30.21.15 IP54 PROXIMA EKF

Рекомендованная розничная цена 4 566 ₽ за шт

Базовая цена 6 088 ₽ за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусРегулярная
Высота, мм300
Ширина, мм210
Глубина, мм150
ЦветСерый
Номер цвета RAL7 035
С монтажной платой/панельюДа
Защитное покрытие поверхностиС порошковым покрытием
Возможность расширенияНет
Материал корпусаСталь
Степень защиты (IP)IP54
Степень защиты (NEMA)Прочее
Номин. ток (In), А630
Тип дверцыОдинарный (-ая)
Способ монтажаОткрытой установки
Ударопрочность по стандарту EN 50102Прочее
Тип крышкиЗакрытого типа

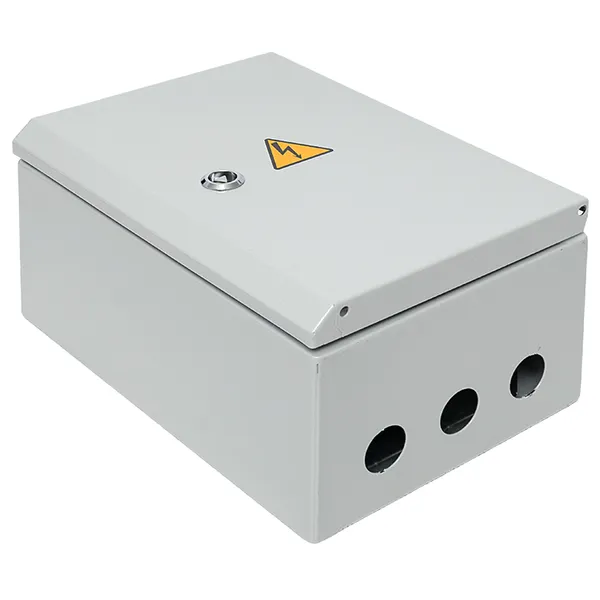

Количество линейных кабельных вводов3
Прозрачная крышка/дверцаНет
Тип крышки (наружной)Дверь (-ца)
Толщина двери / крышки, мм1
С замкомДа
Толщина плиты шкафа, мм1
Подходит для использования вне помещений (уличное исполнение)Да
Внутр. глубина, мм130
СерияPROxima
Гарантийный срок хранения, лет5
Гарантийный срок эксплуатации, лет5
Срок службы, лет10 лет
Есть штрихкод на каждой штуке товараДа
Степень защиты, IPIP54
Вид корпусаС монтажной панелью
ВидГерметичные (ЩМПг)
Вариант монтажаНавесной
Вид монтажаНавесной

Логистические параметры

Описание

Описание

Щиты с монтажной панелью ЩМПг IP54 EKF PROxima являются надежной оболочкой для сборки щитов управления, автоматизации и пунктов распределения. Возможна установка различного модульного и силового оборудования.

Применение

  • Применяются в сферах производства и промышленности, а также в объектах гражданского и инфраструктурного строительства.
  • Предназначены для:
  • • сборщиков щитов управления;
  • • автоматизации и пунктов распределения.

Комплектация

  1. 1. Паспорт
  2. 2. Корпус электрощита

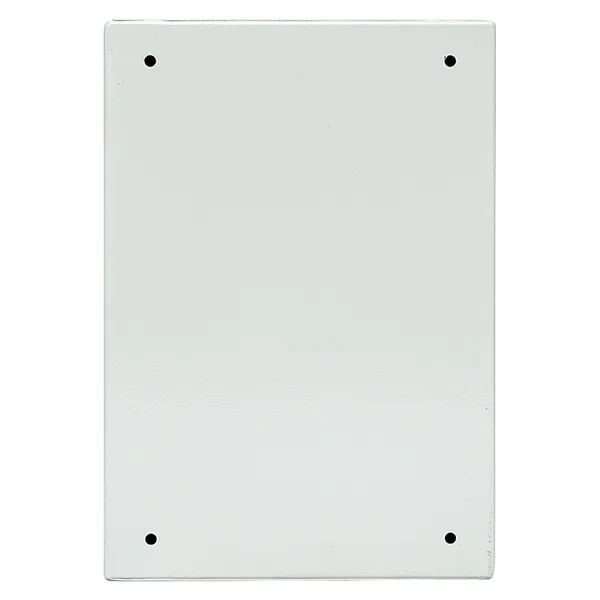

  3. 3. Монтажная панель

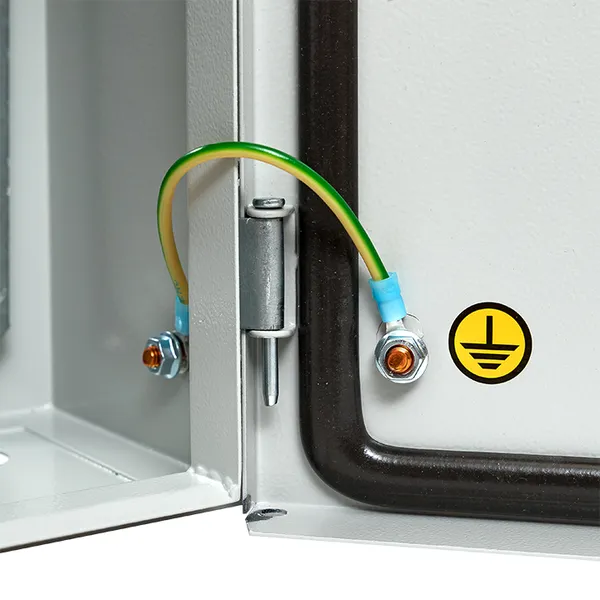

  4. 4. Поводок заземления

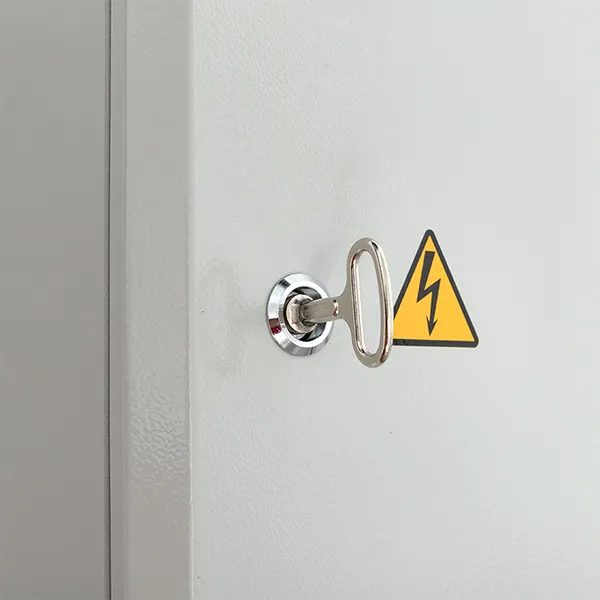

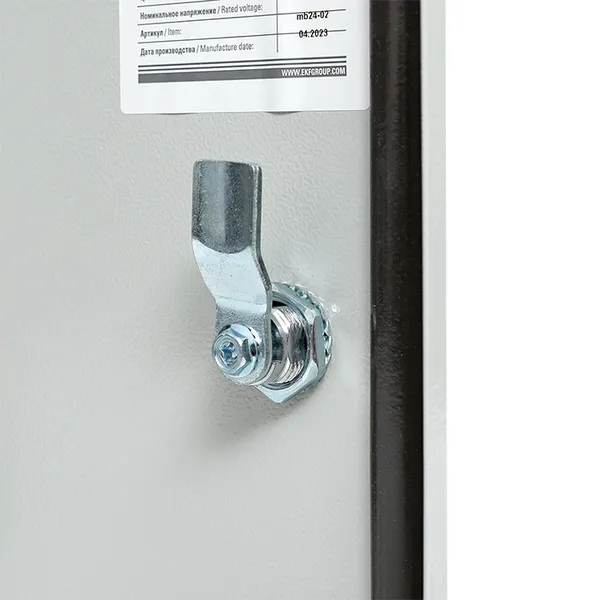

  5. 5. Замок IP54
  6. 6. Знаки электробезопасности

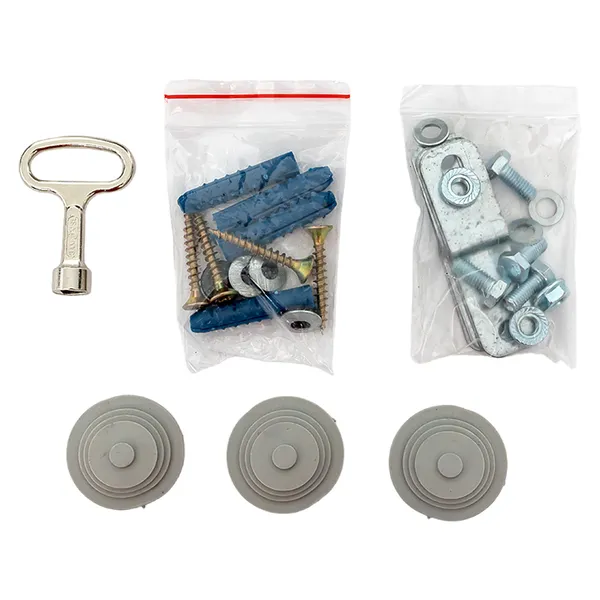

  7. 7. Монтажный комплект
  8. 8. Сальники "Пирамидка"

Документация

Документация

Сертификаты

Отказное письмо (PDF, 1.8 МБ)

Паспорта

Паспорт «ЩМПг- 30.21.15 IP54 EKF PROXIMA» (PDF, 187.4 КБ)

Мастер-каталоги

Мастер-каталог «Щиты с монтажной панелью ЩМП и ЩМПг (IP 54) EKF PROxima» (PDF, 434.9 КБ)

Руководства

Руководство по эксплуатации «Щиты с монтажной панелью навесные» (PDF, 1.1 МБ)

3D-модели

3D - модели «Щиты с монтажной панелью (автоматизации) навесные» (ZIP, 24.3 МБ)

3D-модель «ЩМПг- 30.21.15 IP54 PROXIMA EKF» (STEP, 1.9 МБ)

Чертежи

Чертежи «Щиты с монтажной панелью (автоматизации) навесные» (ZIP, 1.2 МБ)

Чертеж «ЩМПг- 30.21.15 IP54 PROXIMA EKF» (PDF, 1.3 МБ)

Промо-материалы

Презентация «Щиты с монтажной панелью IP31, IP54 и IP65» (PDF, 1.9 МБ)

Видео
