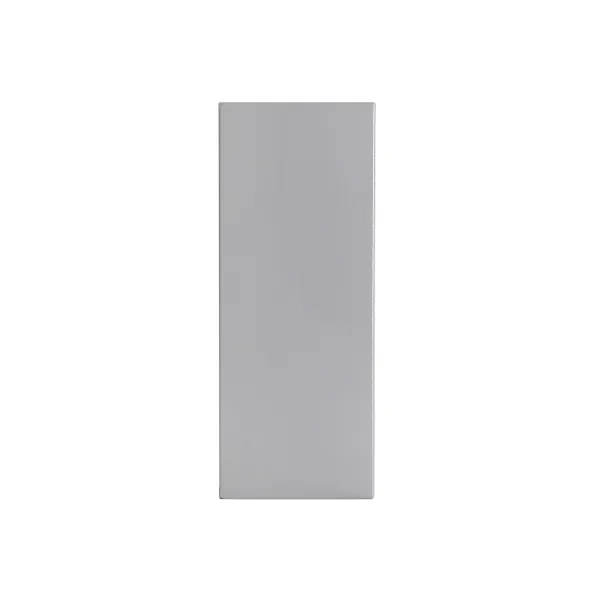

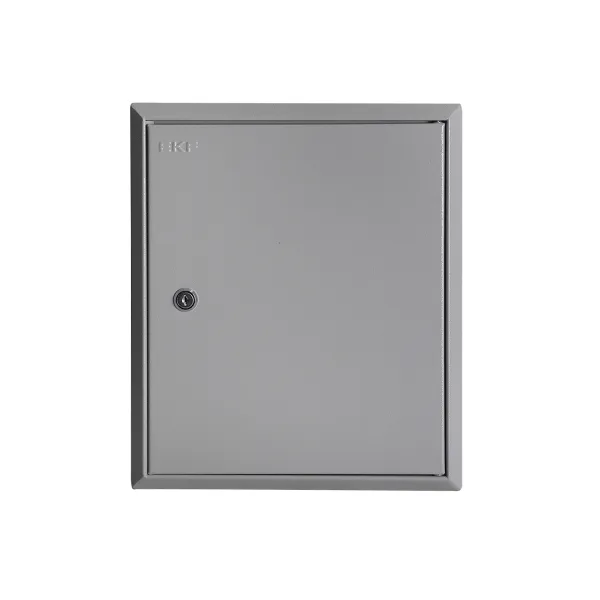

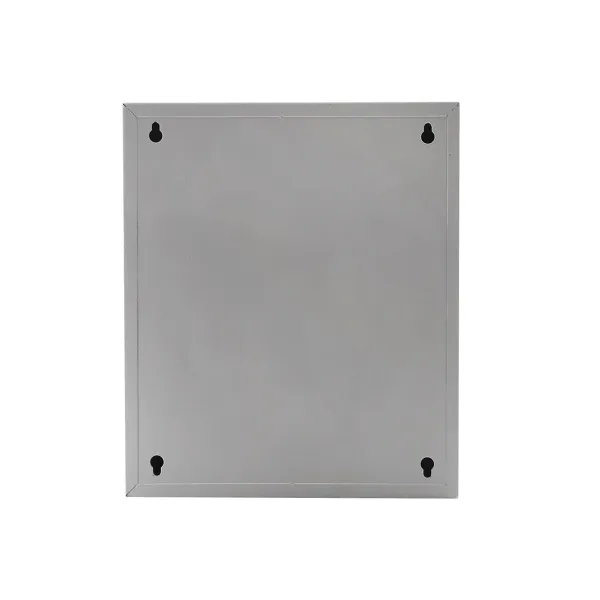

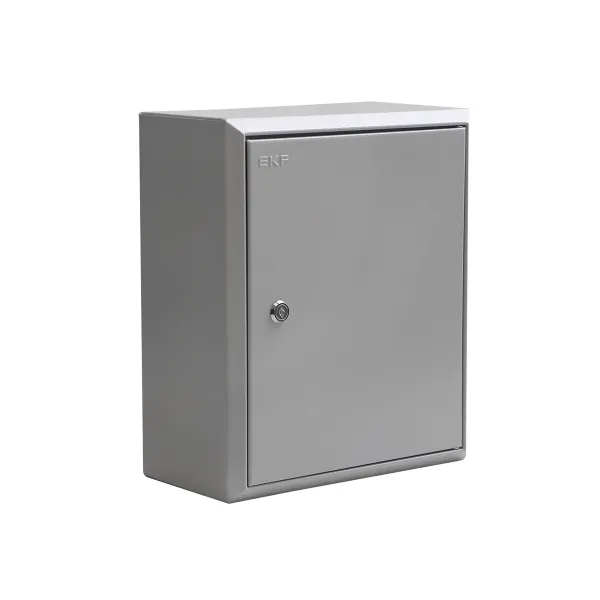

Щит с монтажной панелью ЩМП- 35.30.15 (ЩМП-03) IP31 EKF PROxima
2 924 ₽ за шт
3 899 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму
Описание
Применение
- Применяются в сферах производства и промышленности, а также в объектах гражданского и инфраструктурного строительства.
- Предназначены для:
- • сборщиков щитов управления;
- • автоматизации и пунктов распределения.
Комплектация

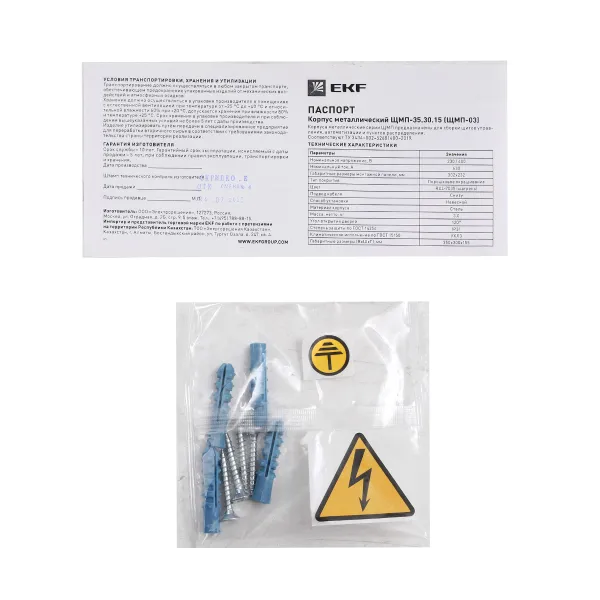

- 1. Паспорт
- 2. Корпус электрощита

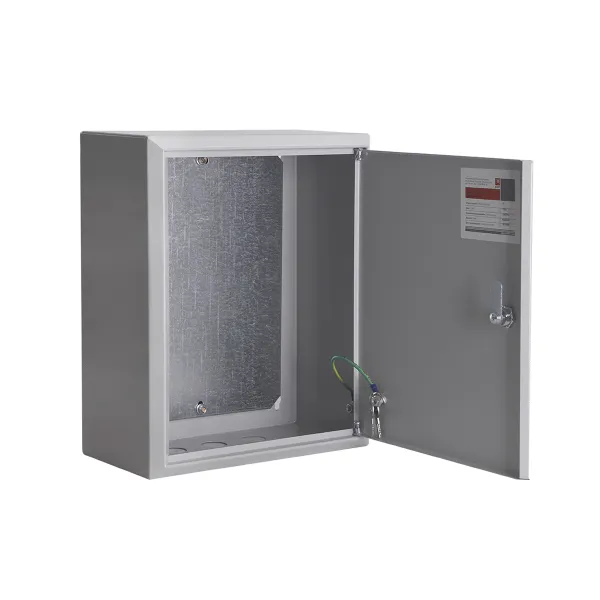

- 3. Монтажная панель

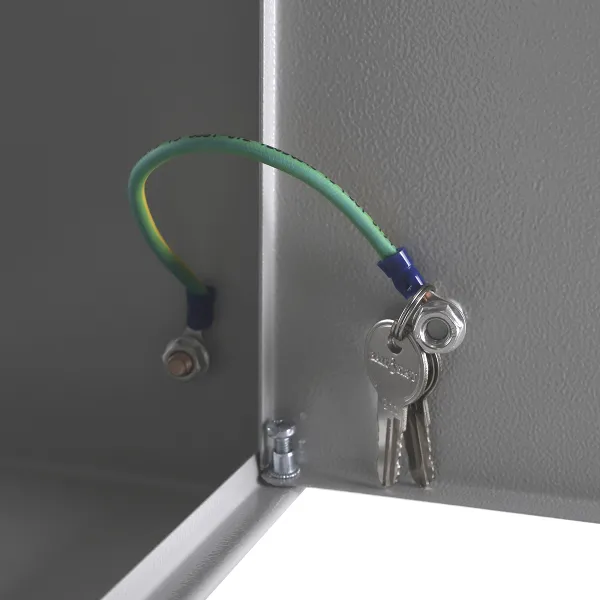

- 4. Поводок заземления

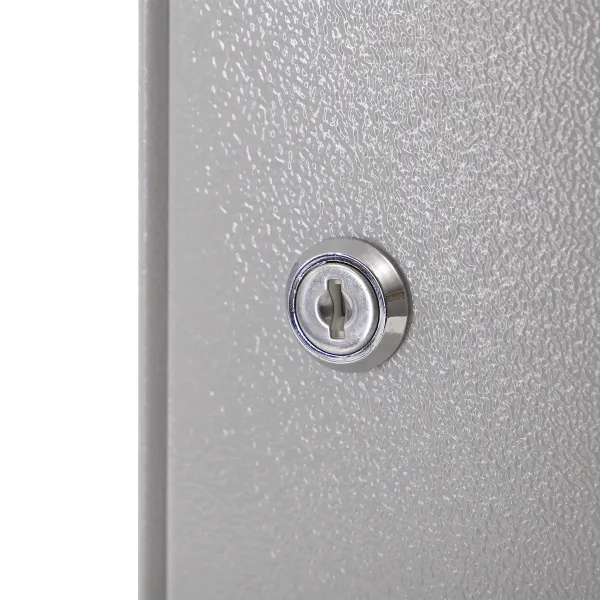

- 5. Замок IP31-почтовый
- 6. Знаки электробезопасности
- 7. Монтажный комплект
Характеристики
Техническая спецификация
Статус | Регулярная |
Высота, мм | 350 |
Ширина, мм | 300 |
Глубина, мм | 155 |
Возможность расширения | Нет |
Номер цвета RAL | 7 035 |
С монтажной платой/панелью | Да |
Защитное покрытие поверхности | С порошковым покрытием |
Материал корпуса | Сталь |
Степень защиты (IP) | IP31 |
Подходит для молниезащиты | Да |
Тип крышки | Прочее |
С замком | Да |
С прозрачн. (светопрониц.) дверцой/крышкой | Нет |
Сохранение работоспособности (целостность цепи) | Прочее |
Толщина пластины двери/крышки | 1 |
Цвет | Светло-серый |
Подходит для использования вне помещений (уличн.) | Нет |
Количество линейных кабельных вводов | 3 |
Толщина пластины шкафа | 1 |
Класс защиты | I |
Степень защиты (NEMA) | Прочее |
Тип дверцы | Одинарный (-ая) |
Номин. ток (In), А | 630 |
Тип крышки (наружной) | Дверь (-ца) |
Ударопрочность по стандарту EN 50102 | Средний (класс 3) |
Способ монтажа | Навесной |
Внутр. глубина | 130 |
Количество отверстий для фланцевых пластин | 0 |
Серия | PROxima |
Гарантийный срок хранения | 5 лет |
Гарантийный срок эксплуатации | 5 лет |
Срок службы, лет | 10 лет |
Есть штрихкод на каждой штуке товара | Да |
Степень защиты, IP | IP31 |
Вид корпуса | Щит с монтажной панелью |
Вариант монтажа | Навесной |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4607139817354 | 4607139817354 | 4607139817354 |
Вес брутто, кг | 3.2500 | 3.2500 | 3.2500 |
Объем, м³ | 0.02012800 | 0.02012800 | 0.02012800 |
Длина, м | 0.1700 | 0.1700 | 0.1700 |
Ширина, м | 0.3200 | 0.3200 | 0.3200 |
Высота, м | 0.3700 | 0.3700 | 0.3700 |
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт ЩМП- 35.30.15 (ЩМП-03) IP31 EKF PROxima (PDF, 98.5 КБ)
Мастер-каталоги
Щит с монтажной панелью ЩМПг (PDF, 434.9 КБ)
Прочее
Презентация (PDF, 1.9 МБ)
3Д - модели
3Д - модель (STEP, 2.3 МБ)
Чертежи
Чертеж (PDF, 844.3 КБ)
