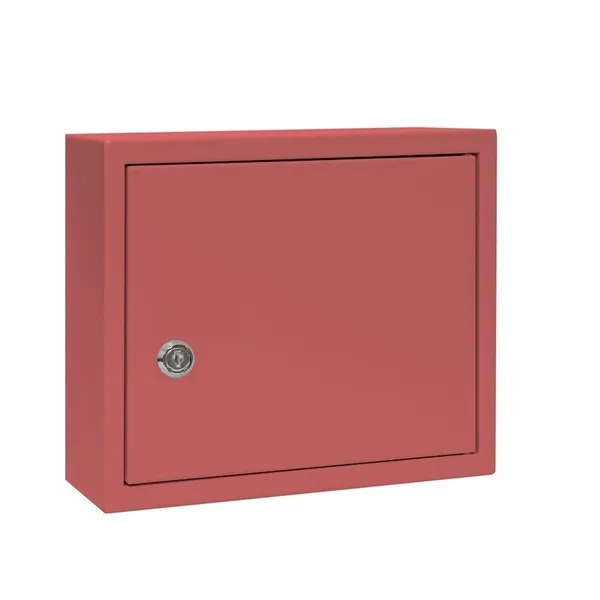

Щит распределительный навесной 7 RAL3001 (200х230х105) IP31 EKF Basic
Рекомендованная розничная цена 2 685 ₽ за шт
Базовая цена 3 580 ₽ за шт
32 220 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Заказная
|
| Серия | Basic |
| Модульная ширина (общ. кол-во модульных расстояний) | 7 |
| Высота, мм | 200 |
| Ширина, мм | 230 |
| Глубина, мм | 105 |
| Номер цвета RAL | 3 001 |
| Цвет | Красный |
| Количество рядов | 1 |
| Количество дверей | 1 |
| Возможность расширения | Нет |
| Способ монтажа | Открытой установки |
| С монтажной платой/панелью | Нет |
| DIN-рейка | Да |
| Степень защиты (IP) | IP31 |
| EMC-исполнение (электромагнитная совместимость) | Нет |
| Материал корпуса | Сталь |
| Тип крышки (наружной) | Дверь (-ца) |
| Прозрачная крышка/дверца | Нет |
| С замком | Да |
| Тип закрытия | Цилиндр |
| Гарантийный срок хранения, лет | 3 |
| Гарантийный срок эксплуатации, лет | 3 |
| Срок службы, лет | 25 |
| Смотровое окошко | Нет |
| Тип крышки | Нет (без) |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216698960 | 4690216698960 | 4690216698960 |
| Вес брутто, кг | 1.8000 | 1.8000 | 1.8000 |
| Объем, м³ | 0.00792000 | 0.00792000 | 0.00792000 |
| Длина, м | 0.1200 | 0.1200 | 0.1200 |
| Ширина, м | 0.3000 | 0.3000 | 0.3000 |
| Высота, м | 0.2200 | 0.2200 | 0.2200 |
Описание
Описание
Корпус металлический навесной ЩРН IP31 BASIC — функциональный аналог корпуса серии ЩРН IP31 PROXIMA, но более бюджетный вариант. Предназначен для сборки настенных распределительных щитов с модульной аппаратурой, где не требуются высокие нагрузки. В комплект входит одна оцинкованная перфорированная DIN-рейка шириной 200 мм для 7 модулей по 18 мм (итого 126 мм). Отличается меньшей толщиной металла и базовой комплектацией — без поводков заземления, монтажного набора и маркировочных наклеек. Защита IP31 предотвращает попадание твердых частиц и вертикальных капель воды. Цвет покрытия - RAL3001 (сигнальный красный). Внимание! Цвет на экране сильно отличается от реального! Защита корпуса обеспечивается полиэфирным порошковым покрытием с фосфатированием, что защищает от коррозии, ультрафиолета, механических повреждений, химических веществ и атмосферных условий. Щит полностью совместим с модульным оборудованием EKF.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт «ЩРН IP31 EKF BASIC v5» (PDF, 226.6 КБ)
Мастер-каталоги
Мастер-каталог «Щиты распределительные ЩРН EKF BASIC. Щиты учетно-распределительные навесные ЩУ и ЩУРн EKF BASIC» (PDF, 361.1 КБ)
Руководства
Руководство по эксплуатации «ЩРН BASIC» (PDF, 162.2 КБ)
3D-модели
3D-модель «ЩРН- 7 RAL3001 (200х230х105) IP31 EKF Basic» (STEP, 1.7 МБ)
Чертежи
Чертеж «ЩРН- 7 RAL3001 (200х230х105) IP31 EKF Basic» (PDF, 37.9 КБ)
Чертеж «ЩРН- 7 RAL3001 (200х230х105) IP31 EKF Basic» (DWG, 227.5 КБ)
