Характеристики
| Статус |
Снята с производства
|
| Количество отводящих групп | 9 |
| Номин. ток вводного (главного) выключателя, А | 63 |
| Материал корпуса | Сталь |
| Степень защиты (IP) | IP31 |
| Высота, мм | 220 |
| Ширина, мм | 300 |
| Глубина, мм | 120 |
| Запираемый (-ая) | Да |
| Количество фаз | 3 |
| Возможность расширения | Нет |
| С прозрачн. (светопрониц.) крышкой | Нет |
| Защита от перенапряжения | Нет |
| Модульная ширина (общ. кол-во модульных расстояний) | 12 |
| Количество полюсов вводного (главного) выключателя | 3 |
| Общ. количество групп | 9 |
| Количество световых групп | 9 |
| Группа для подключ. плиты/печи может использ. как силовая группа | Да |
| Серия | Basic |
| Гарантийный срок хранения, лет | 5 |
| Гарантийный срок эксплуатации, лет | 5 |
| Срок службы, лет | 25 |
| Есть штрихкод на каждой штуке товара | Да |
| Вид монтажа | Навесной |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216359601 | 4690216359601 | 4690216359601 |
| Вес брутто, кг | 3.3090 | 3.3090 | 3.3090 |
| Объем, м³ | 0.00944000 | 0.00944000 | 0.00944000 |
| Длина, м | 0.3190 | 0.3190 | 0.3190 |
| Ширина, м | 0.2330 | 0.2330 | 0.2330 |
| Высота, м | 0.1270 | 0.1270 | 0.1270 |
Описание

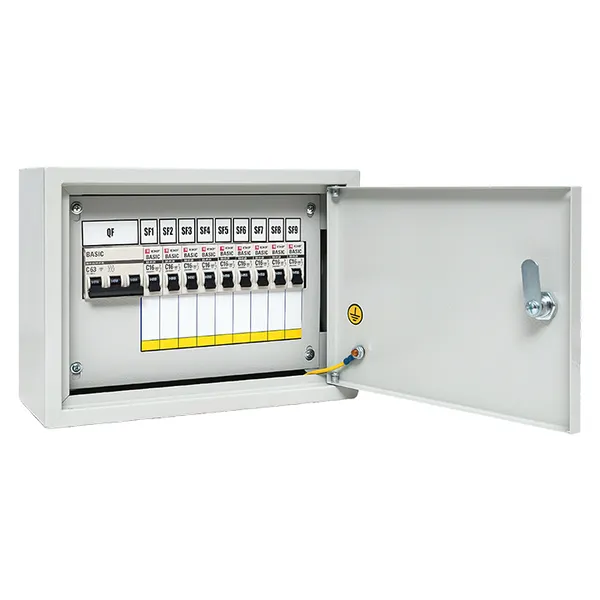

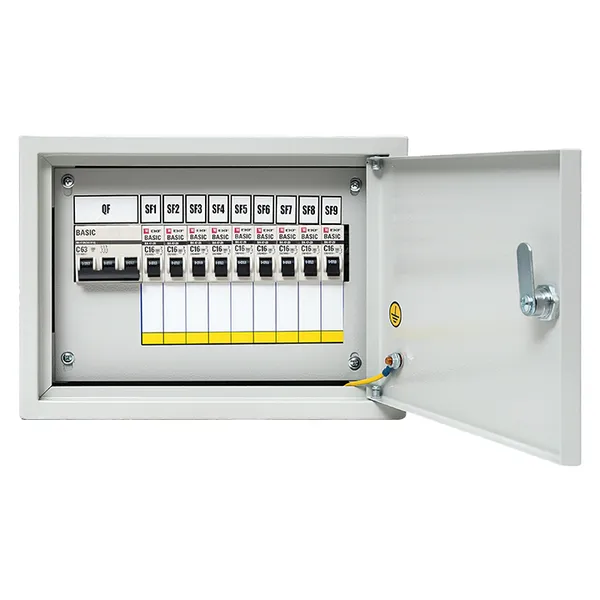

Щит осветительный с автоматическими выключателями предназначен для распределения электроэнергии, а также для защиты от токов к.з и токов перегрузки. Удобство эксплуатации маркировка АВ в соответствии с схемой, таблички для маркировки групповых линий. Надежность за счет наличия пластрона, применение 3х фазной гребенчетой шины. Универсальность - возможность использования в сети с системой заземления TN-C и TN-S
Документация
Отказное письмо (PDF, 1.8 МБ)
Паспорт «ОЩВ oshv-63-9 v1.3» (PDF, 91.2 КБ)
Мастер-каталог «Щит осветительный ОЩВ EKF BASIC» (PDF, 232.9 КБ)
