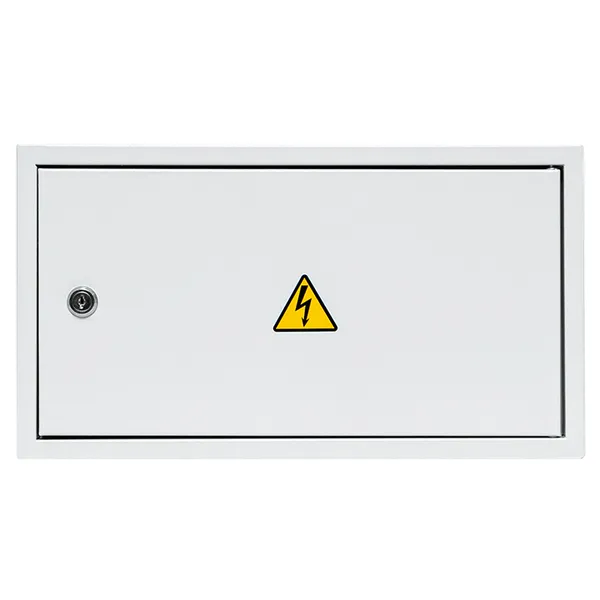

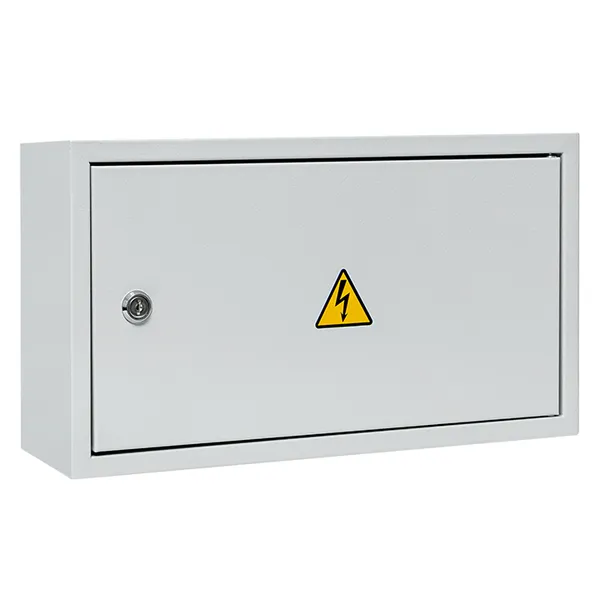

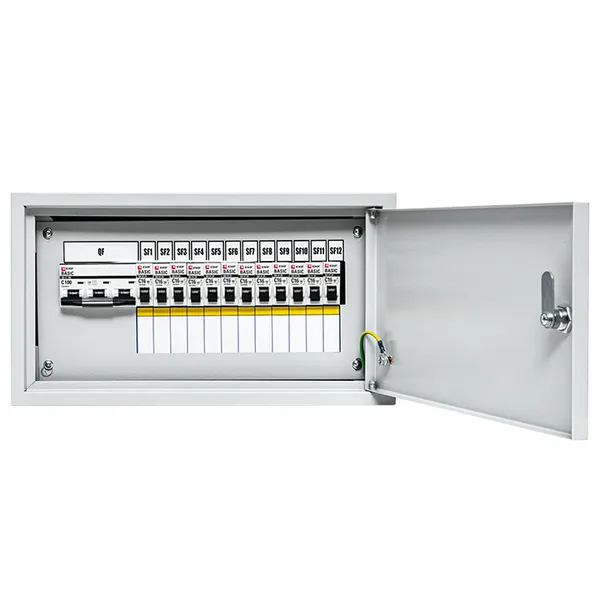

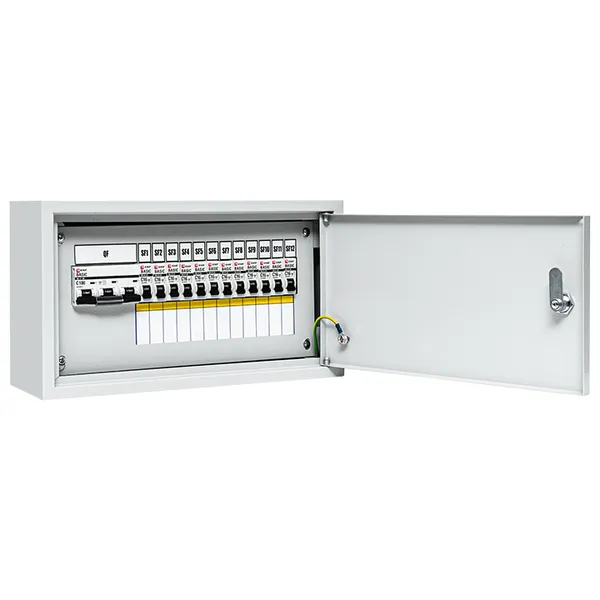

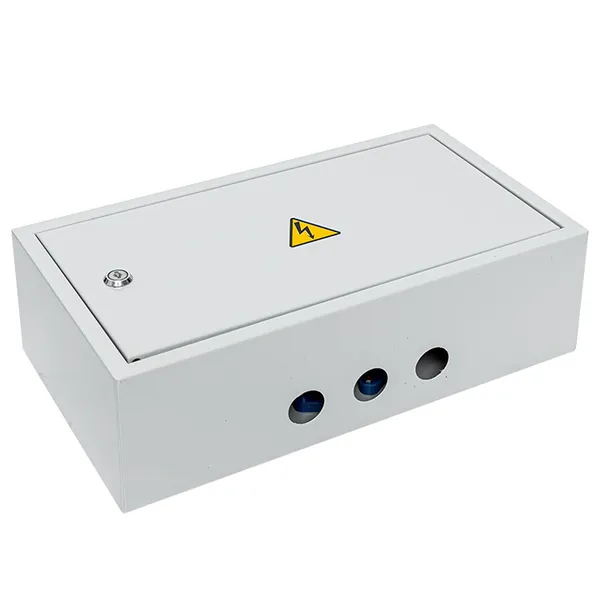

Щит осветительный ОЩВ с автоматическими выключателями 3P 1x100A 1P 12x16A
/products/F4EFA33C4956F037F2A4D80428B64F48.jpg)
/products/86186DF5BB03B52AB1164ED2F572A649.jpg)
/products/01052D0A3917248BD741B6B8CC26093D.jpg)
/products/CC33BF4182011249BDE782B64AE602B8.jpg)
/products/34C48A4F88FC8C2C8A3C65B781509F3B.jpg)
/products/6E90EF839AE5459BA555E6C32DC44D2F.jpg)
/products/1E235516BFA3243731A33A10F5F3E614.jpg)
/products/0C28383B32665875B936E035A7B8F874.jpg)
/products/6C010A0A97B315B151BDB3BBC43B464B.jpg)
/products/0326D11248E8F3ECB5F85BE492851FE6.jpg)
/products/F4EFA33C4956F037F2A4D80428B64F48.jpg)
/products/86186DF5BB03B52AB1164ED2F572A649.jpg)
/products/01052D0A3917248BD741B6B8CC26093D.jpg)
/products/CC33BF4182011249BDE782B64AE602B8.jpg)
/products/34C48A4F88FC8C2C8A3C65B781509F3B.jpg)
/products/6E90EF839AE5459BA555E6C32DC44D2F.jpg)
/products/1E235516BFA3243731A33A10F5F3E614.jpg)
/products/0C28383B32665875B936E035A7B8F874.jpg)
/products/6C010A0A97B315B151BDB3BBC43B464B.jpg)
/products/0326D11248E8F3ECB5F85BE492851FE6.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Снята с производства
|
| Количество отводящих групп | 12 |
| Номин. ток вводного (главного) выключателя, А | 100 |
| Материал корпуса | Сталь |
| Степень защиты (IP) | IP31 |
| Высота, мм | 220 |
| Ширина, мм | 400 |
| Глубина, мм | 120 |

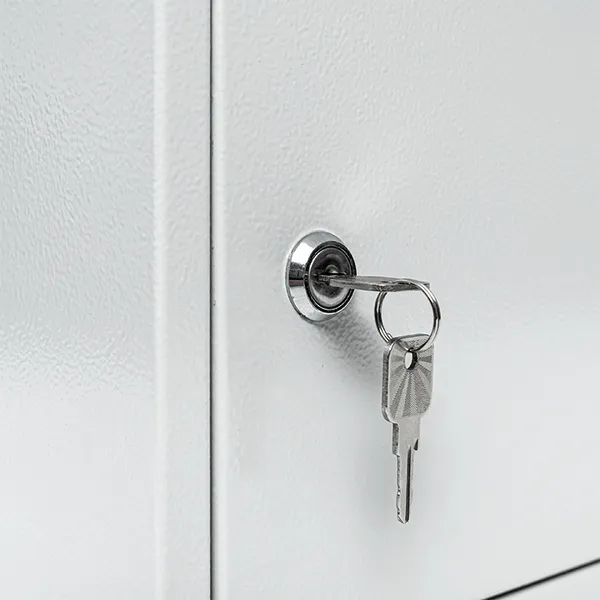

| Запираемый (-ая) | Да |
| Количество фаз | 3 |
| Возможность расширения | Нет |
| С прозрачн. (светопрониц.) крышкой | Нет |
| Защита от перенапряжения | Нет |
| Модульная ширина (общ. кол-во модульных расстояний) | 17 |
| Общ. количество групп | 12 |
| Количество световых групп | 12 |
| Группа для подключ. плиты/печи может использ. как силовая группа | Да |
| Серия | Basic |
| Гарантийный срок хранения, лет | 5 |
| Гарантийный срок эксплуатации, лет | 5 |
| Срок службы, лет | 25 |
| Есть штрихкод на каждой штуке товара | Да |
| Вид монтажа | Навесной |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216359588 | 4690216359588 | 4690216359588 |
| Вес брутто, кг | 4.3440 | 4.3440 | 4.3440 |
| Объем, м³ | 0.01254400 | 0.01254400 | 0.01254400 |
| Длина, м | 0.2380 | 0.2380 | 0.2380 |
| Ширина, м | 0.4150 | 0.4150 | 0.4150 |
| Высота, м | 0.1270 | 0.1270 | 0.1270 |
Описание
Описание

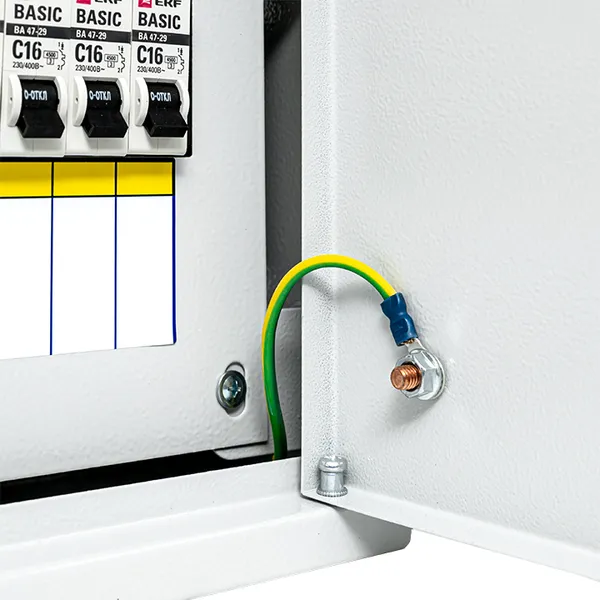

Щит осветительный с автоматическими выключателями предназначен для распределения электроэнергии, а также для защиты от токов к.з и токов перегрузки. Удобство эксплуатации маркировка АВ в соответствии с схемой, таблички для маркировки групповых линий. Надежность за счет наличия пластрона, применение 3х фазной гребенчетой шины. Универсальность - возможность использования в сети с системой заземления TN-C и TN-S
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт «ОЩВ oshv-100-12 v1.3» (PDF, 91.0 КБ)
Мастер-каталоги
Мастер-каталог «Щит осветительный ОЩВ EKF BASIC» (PDF, 216.0 КБ)
