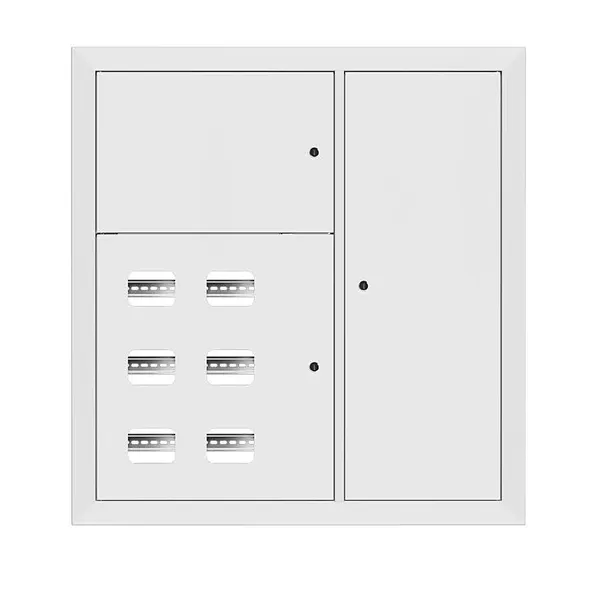

Щит этажный 6 кв. RAL9003 (1000x950x150) EKF Basic

Артикул скопирован
Щит этажный 6 кв. RAL9003 (1000x950x150) EKF Basic

Изображение 1 из 1

Цена по запросу
Под заказ

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

Статус Заказная
Серия Basic
Цвет Белый
Ширина, мм 950
Высота, мм 1 000
Глубина, мм 150
С монтажной платой/панелью Нет
Степень защиты (IP) IP31
Степень защиты (NEMA) Прочее
Номер цвета RAL 9 003
Ударопрочность по стандарту EN 50102 IK08
Защитное покрытие поверхности С порошковым покрытием
Глубина установочная (встраив.), мм 135
Тип крышки (наружной) Дверь (-ца)
Смотровое окошко Да
Возможность расширения Нет
Внутр. глубина, мм 119
Материал корпуса Сталь
Подходит для использования вне помещений (уличное исполнение) Нет
Тип дверцы Одинарный (-ая)
Прозрачная крышка/дверца Нет
С замком Да
Подходит для молниезащиты Нет
Номин. ток (In), А 125
Толщина плиты шкафа, мм 0,7
Толщина двери / крышки, мм 1
Тип крышки Закрытого типа

Логистические параметры

Описание

Описание

Корпуса щитов этажных серии ЩЭ PROxima предназначены для приема, поквартирного распределения и учета электроэнергии, а также защиты групповых линий квартир при перегрузках и коротких замыканиях. Для размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных систем. Поставляются в собранном виде, полностью готовыми для установки электрооборудования. Монтажная рама выполнена съемной, что ускоряет и облегчает установку счетчиков и автоматики. Щиты поставляются с уже установленными шинами для магистральных проводов, что облегчает их разведение и позволяет точно рассчитать количество провода, необходимого для разводки внутри щита. Так же имеют шины для установки PE проводников. Выпускаются в различных вариантах исполнения.

Документация

Документация

Сертификаты

Отказное письмо (PDF, 1.8 МБ)

Паспорта

Паспорт «Щит этажный 2–9 квартир со слаботочным отсеком EKF BASIC v4» (PDF, 68.5 КБ)

Мастер-каталоги

Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)

Прочее

Каталог типовых решений «Устройства этажные 2026» v1.1 (PDF, 35.2 МБ)

Инструкции

Инструкция «Монтаж ЩЭ BASIC» (PDF, 1.0 МБ)

3D-модели

3D-модель «Щит этажный 6 кв. RAL9003 (1000х950х150) EKF Basic» (STEP, 4.6 МБ)

Чертежи

Чертеж «ЩЭ 1-8 кв. (1000х950х150) EKF Basic v3» (PDF, 1.0 МБ)

Чертеж «ЩЭ 1-8 кв. (1000х950х150) EKF Basic v3» (DWG, 3.0 МБ)

Опросные листы

Опросный лист для запроса на расчет нестандартного устройства этажного (XLSX, 91.7 КБ)

Промо-материалы

Презентация «Устройства этажные 2026» v1 (PDF, 3.1 МБ)
