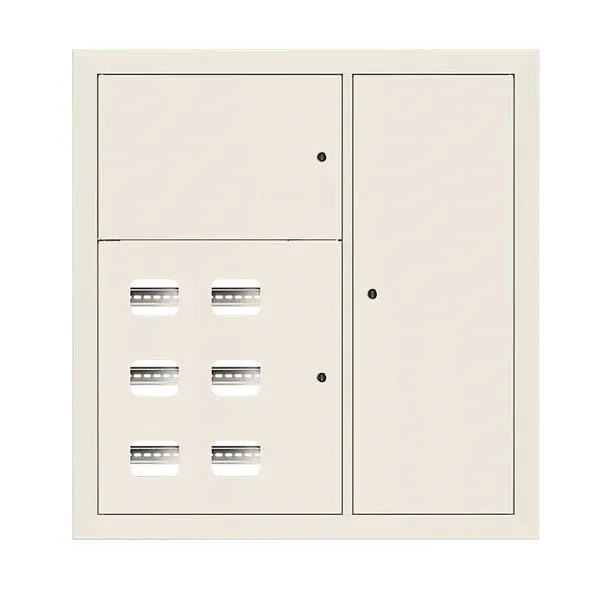

Щит этажный 6 кв. RAL9001 (1000х950х150) EKF Basic
/products/6BA635268B4626C2A900073974F6E24C.jpg)
/products/6BA635268B4626C2A900073974F6E24C.jpg)
Рекомендованная розничная цена 19 425 ₽ за шт
25 900 ₽ Базовая цена за шт
155 400 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Вид щита этажного | Встраиваемый со слаботочным отсеком справа |
| Количество квартир (счетчиков) | 6 |
| Номер цвета RАL | 9001 |
| Глубина встраиваемой части | 135 мм |
| Количество дверей | 3 |
| Серия | Basic |
| Цвет | Прочее |
| Ширина, мм | 950 |
| Высота, мм | 1 000 |
| Глубина, мм | 150 |
| Срок службы | 25 лет |
| С монтажной платой/панелью | Нет |
| Возможно настенное крепление | Нет |
| Материал | Сталь |
| Степень защиты (IP) | IP31 |
| Подходит для сборок (наборный) | Нет |
| Отделка поверхности | С порошковым покрытием |
| Встраивается в стену | Да |
| Гарантийный срок хранения | 3 года |
| Есть штрихкод на каждой штуке товара | Да |
| Тип ЩЭ | Встраиваемый со слаботочным отсеком |
| Возможна напольная установка | Нет |
| Гарантийный срок эксплуатации | 3 года |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Степень защиты, IP | IP31 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216523590 | 4690216523590 | 4690216523590 |
| Вес брутто, кг | 12.0000 | 12.0000 | 12.0000 |
| Объем, м³ | 0.14321250 | 0.14321250 | 0.14321250 |
| Длина, м | 0.1500 | 0.1500 | 0.1500 |
| Ширина, м | 0.9500 | 0.9500 | 0.9500 |
| Высота, м | 1.0050 | 1.0050 | 1.0050 |
Описание
Описание
Корпуса щитов этажных предназначены для приема, поквартирного распределения и учета электроэнергии, а также защиты групповых линий квартир при перегрузках и коротких замыканиях. Для размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных систем. Нестандартные щиты этажные, изготавливающиеся по техническому заданию заказчика. Минимальный объем заказа нестандартных устройств этажных на нашем производстве 40 шт. одного типоразмера и цвета.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Информационное письмо (PDF, 107.3 КБ)
Мастер-каталоги
Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)
Прочее
Информационное письмо «Минимальное количество на производство нестандартных устройств этажных» (PDF, 157.4 КБ)
Каталог типовых решений «Устройства этажные» (PDF, 8.8 МБ)
Инструкции
Инструкция «Монтаж ЩЭ BASIC» (PDF, 1.0 МБ)
3D-модели
3D-модель «Щит этажный 6 кв. RAL9001 (1000х950х150) EKF Basic» (STEP, 4.6 МБ)
Чертежи
Чертеж «ЩЭ 1-8 кв. (1000х950х150) EKF Basic v3» (DWG, 3.0 МБ)
Чертеж «ЩЭ 1-8 кв. (1000х950х150) EKF Basic v3» (PDF, 1.0 МБ)
Опросные листы
Опросный лист для запроса на расчет нестандартного устройства этажного (XLSX, 91.7 КБ)
Промо-материалы
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
