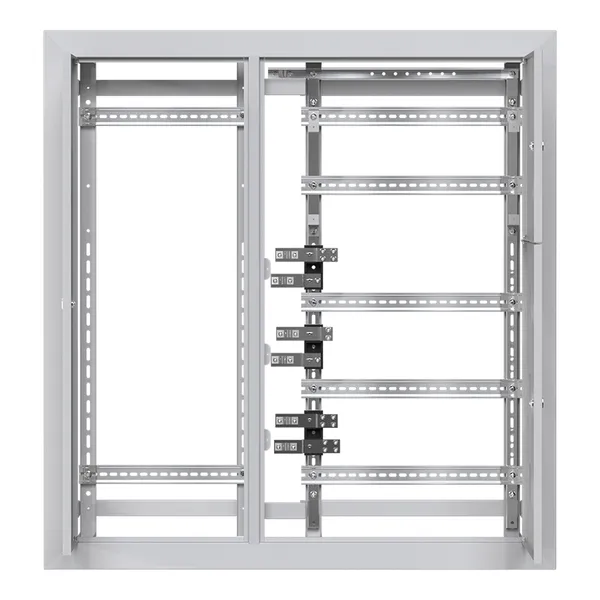

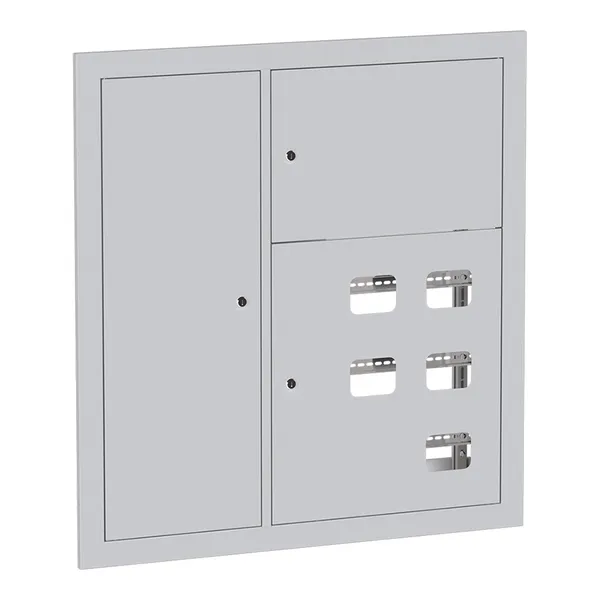

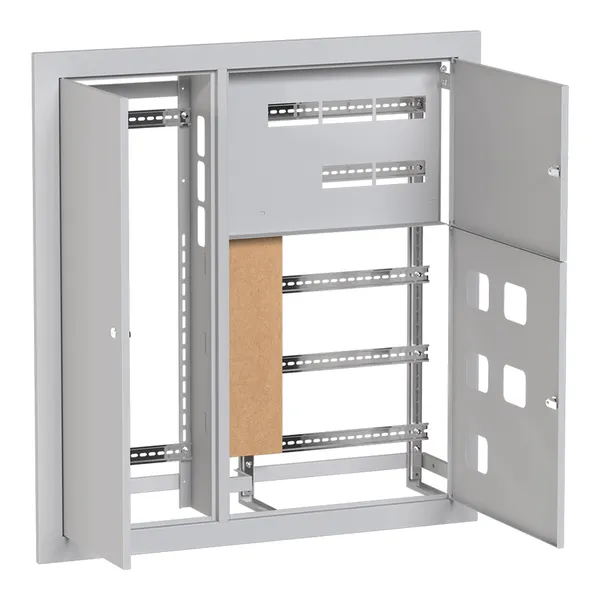

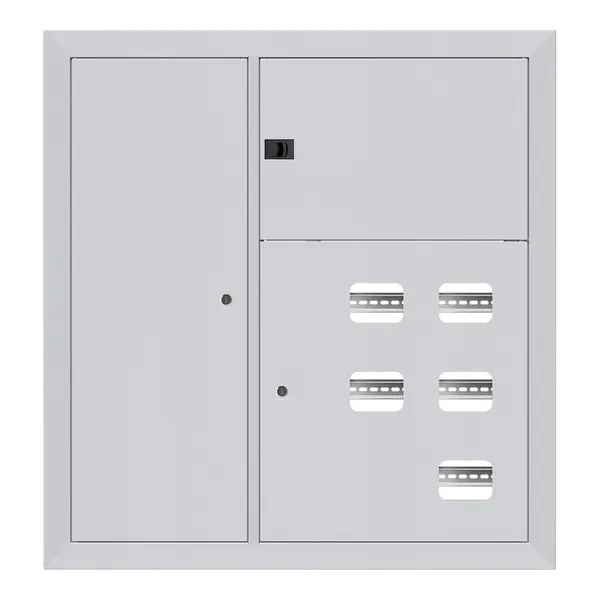

Щит этажный 5 кв. слаботочка слева (1000х950х150) PROXIMA EKF
/products/C3558D1081495B672F3BF93003495F43.jpg)
/products/33DE82FC72D0B33D0230F9097DA93308.jpg)
/products/409A37E362C48424657BE023806566C0.jpg)
/products/405E8E4B1765805B0621C24304A6AB32.jpg)
/products/C3558D1081495B672F3BF93003495F43.jpg)
/products/33DE82FC72D0B33D0230F9097DA93308.jpg)
/products/409A37E362C48424657BE023806566C0.jpg)
/products/405E8E4B1765805B0621C24304A6AB32.jpg)
Рекомендованная розничная цена 26 921 ₽ за шт
35 895 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Серия | PROxima |
| Вид щита этажного | Встраиваемые со слаботочным отсеком слева |
| Количество квартир (счетчиков) | 5 |
| Номер цвета RАL | 7035 |
| Глубина встраиваемой части | 135 мм |
| Количество дверей | 3 |
| Цвет | Серый |
| Высота, мм | 1 000 |
| Ширина, мм | 950 |
| Глубина, мм | 150 |
| С монтажной платой/панелью | Нет |
| Подходит для сборок (наборный) | Нет |
| Возможно настенное крепление | Нет |
| Встраивается в стену | Да |
| Возможна напольная установка | Нет |
| Отделка поверхности | С порошковым покрытием |
| Материал | Сталь |
| Степень защиты (IP) | IP31 |
| Гарантийный срок хранения | 5 лет |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации | 5 лет |
| Тип ЩЭ | Встраиваемый со слаботочным отсеком слева |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Срок службы | 25 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216443171 | 4690216443171 | 4690216443171 |
| Вес брутто, кг | 16.0000 | 16.0000 | 16.0000 |
| Объем, м³ | 0.15200000 | 0.15200000 | 0.15200000 |
| Длина, м | 0.1600 | 0.1600 | 0.1600 |
| Ширина, м | 0.9500 | 0.9500 | 0.9500 |
| Высота, м | 1.0000 | 1.0000 | 1.0000 |
Описание
Комплектация
- 1. Паспорт - 1шт.
- 2. Металлокорпус в сборе - 1шт.
- 3. Дин-рейки для распределительного отсека: 2кв. - 1шт, 3кв. - 6кв. - 2шт
- 4. Дин-рейки для вводно-учетного отсека: 2кв. - 2шт, 3кв. - 6кв. - 4шт
- 5. Дин-рейки для слаботочного отсека: 2шт
- 6. Болт распорный - 4шт
- 7. Замок металлический IP31 - 3шт
- 8. Окно учета пластиковое - по кол-ву квартир
- 9. Шина для PE проводников
- 10. Пластины на изоляторах для подключения магистральных проводников" - 1 комплект
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт «Щит этажный 1-8 кв. слаботочный отсек слева (1000х650х150) EKF PROXIMA v3.1» (PDF, 243.9 КБ)
Мастер-каталоги
Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)
Прочее
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Инструкции
Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)
Презентации
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
3D-модели
3D-модель «Щит этажный 5 кв. слаботочка слева (1000х950х150) PROXIMA EKF» (STEP, 7.4 МБ)
Чертежи
Чертеж «ЩЭ 1-9 кв. (1000х950х150) слаботочный отсек слева EKF PROxima v3» (PDF, 2.2 МБ)
Чертеж «ЩЭ 1-9 кв. (1000х950х150) слаботочный отсек слева EKF PROxima v3» (DWG, 4.9 МБ)
