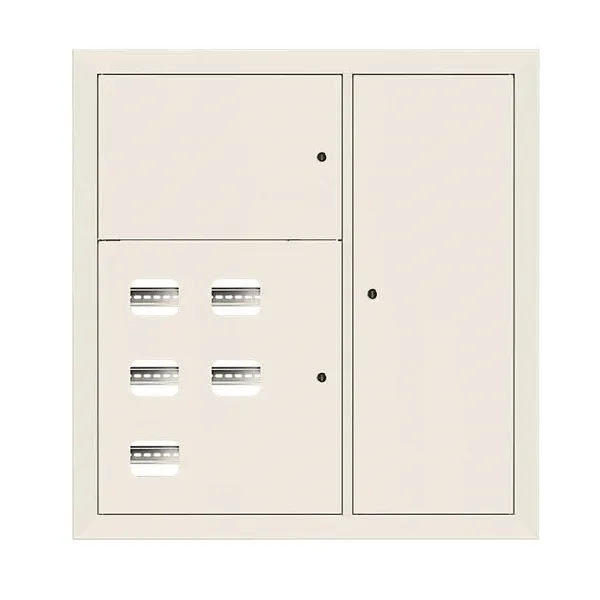

Щит этажный 5 кв. RAL9001 (1000х950х150) EKF Basic
Рекомендованная розничная цена 19 425 ₽ за шт
25 900 ₽ Базовая цена за шт
155 400 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Заказная |
Вид щита этажного | Встраиваемый со слаботочным отсеком справа |
Количество квартир (счетчиков) | 5 |
Номер цвета RАL | 9001 |
Глубина встраиваемой части | 135 мм |
Количество дверей | 3 |
Серия | Basic |
Цвет | Прочее |
Ширина, мм | 950 |
Высота, мм | 1 000 |
Глубина, мм | 150 |
Срок службы | 25 лет |
С монтажной платой/панелью | Нет |
Возможно настенное крепление | Нет |
Материал | Сталь |
Степень защиты (IP) | IP31 |
Подходит для сборок (наборный) | Нет |
Отделка поверхности | С порошковым покрытием |
Встраивается в стену | Да |
Гарантийный срок хранения | 3 года |
Есть штрихкод на каждой штуке товара | Да |
Тип ЩЭ | Встраиваемый со слаботочным отсеком |
Возможна напольная установка | Нет |
Гарантийный срок эксплуатации | 3 года |
Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
Степень защиты, IP | IP31 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216523583 | 4690216523583 | 4690216523583 |
Вес брутто, кг | 12.0000 | 12.0000 | 12.0000 |
Объем, м³ | 0.14321250 | 0.14321250 | 0.14321250 |
Длина, м | 0.1500 | 0.1500 | 0.1500 |
Ширина, м | 0.9500 | 0.9500 | 0.9500 |
Высота, м | 1.0050 | 1.0050 | 1.0050 |
Описание
Описание
Компания EKF предлагает несколько линеек металлических шкафов навесной и напольной установки: FORT, ЩО-70 Unit, ЩМП, ВРУ Unit и ВРУ-1М. Шкафы металлические серии FORT, рассчитанные на токи до 4000 А, разработаны для использования на объектах промышленности. Отличаются прочным каркасом и несущей способностью, имеют возможность легкой боковой стыковки, наличием всех необходимых монтажных элементов. Выпускаются в двух степенях защиты – IP31 и IP54. ЩО-70 Unit – шкафы без боковых и задних панелей, предназначенные для установки в помещениях, имеющих ограничения по доступу, имеют степень защиты IP30. Номинальный ток шкафов до 800 А. ЩМП – шкафы с цельносварным корпусом повышенной жесткости и быстросъемной задней стенкой, имеют степень защиты IP54. Номинальный ток до 1200 А. ВРУ Unit (ЩО-70 Unit)– оболочки со сварными и разборными корпусами. Исполнения – IP31 и IP54. Номинальный ток до 800 А. Имеют универсальную линейку монтажных аксессуаров и аксессуаров для защиты от прямого прикосновения. ВРУ-1М (800 А, IP31) – шкафы с цельносварным жестким корпусом, несъемными боковыми стенками. Предлагаются с уже установленными монтажными аксессуарами.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Информационное письмо (PDF, 107.3 КБ)
Мастер-каталоги
Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)
Прочее
Устройства этажные. Каталог типовых решений v2.0. (PDF, 18.4 МБ)
Инструкции
Инструкция «Монтаж ЩЭ BASIC» (PDF, 1.0 МБ)
3D-модели
3D-модель «Щит этажный 5 кв. RAL9001 (1000х950х150) EKF Basic» (STEP, 4.5 МБ)
Чертежи
Чертеж «ЩЭ 1-8 кв. (1000х950х150) EKF Basic v3» (PDF, 1.0 МБ)
Чертеж «ЩЭ 1-8 кв. (1000х950х150) EKF Basic v3» (DWG, 3.0 МБ)
Опросные листы
Опросный лист для запроса на расчет нестандартного устройства этажного (XLSX, 91.7 КБ)
Промо-материалы
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
