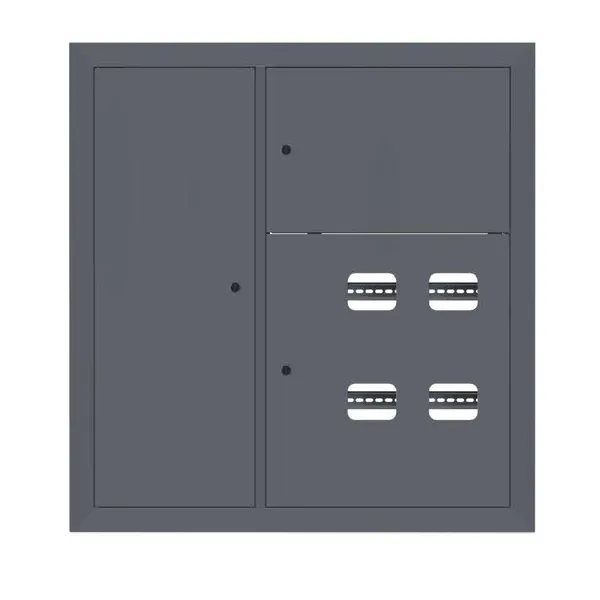

Щит этажный 4 кв. слаботочка слева RAL7024 (1000x950x150) EKF PROxima

Артикул скопирован
Щит этажный 4 кв. слаботочка слева RAL7024 (1000x950x150) EKF PROxima

Изображение 1 из 1

Цена по запросу
Под заказ

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

Статус Заказная
Серия PROxima
Цвет Серый
Высота, мм 1 000
Ширина, мм 950
Глубина, мм 150
С монтажной платой/панелью Нет
Степень защиты (IP) IP31
Степень защиты (NEMA) Прочее
Номер цвета RAL 7 024
Ударопрочность по стандарту EN 50102 IK08
Глубина установочная (встраив.), мм 135
Возможность расширения Нет
Материал корпуса Сталь
Защитное покрытие поверхности С порошковым покрытием
Тип крышки (наружной) Дверь (-ца)
Смотровое окошко Да
Внутр. глубина, мм 119
Подходит для использования вне помещений (уличное исполнение) Нет
Тип дверцы Одинарный (-ая)
Прозрачная крышка/дверца Нет
С замком Да
Подходит для молниезащиты Нет
Номин. ток (In), А 125
Толщина плиты шкафа, мм 0,7
Толщина двери / крышки, мм 1
Тип крышки Закрытого типа

Логистические параметры

Описание

Описание

Щит этажный серии ЩЭ PROXIMA предназначен для дальнейшей сборки щитов распределения и учета электроэнергии по квартирам, с использованием модульной аппаратуры, для защиты линий от КЗ и перегрузок, а также для установки слаботочных сетей (интернет, ТВ, телефон). Максимальный размер счетчика для 4х-квартирных щитов — 250×155×110 мм. Поставляется полностью готовым к монтажу, с установленными шинами для подключения магистральных линий и PE-шинами, что упрощает разводку. Монтажная рама съемная, что ускоряет установку счетчиков и модульной аппаратуры. Цвет покраски RAL7024 (Графитовый серый). Защита корпуса обеспечивается полиэфирным порошковым покрытием с фосфатированием, что защищает от коррозии, ультрафиолета, механических повреждений, химических веществ и атмосферных условий. Подходит для жилых многоквартирных домов (новостройки и реконструкция), общежитий, гостиниц и офисных центров.

Документация

Документация

Сертификаты

Отказное письмо (PDF, 1.8 МБ)

Паспорта

Паспорт «Щит этажный 2–9 квартир со слаботочным отсеком EKF PROXIMA v4» (PDF, 53.8 КБ)

Мастер-каталоги

Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)

Прочее

Каталог типовых решений «Устройства этажные 2026» v1.1 (PDF, 35.2 МБ)

Инструкции

Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)

3D-модели

3D-модель «Щит этажный 4 кв. слаботочка слева RAL7024 (1000х950х150) EKF PROxima» (STEP, 7.2 МБ)

Чертежи

Чертеж «ЩЭ 1-9 кв. (1000х950х150) слаботочный отсек слева EKF PROxima v3» (PDF, 2.2 МБ)

Чертеж «ЩЭ 1-9 кв. (1000х950х150) слаботочный отсек слева EKF PROxima v3» (DWG, 4.9 МБ)

Опросные листы

Опросный лист для запроса на расчет нестандартного устройства этажного (XLSX, 91.7 КБ)

Промо-материалы

Презентация «Устройства этажные 2026» v1 (PDF, 3.1 МБ)
