Щит этажный 3 кв. слаботочка слева RAL7016 (1000x950x150) EKF PROxima

Артикул скопирован

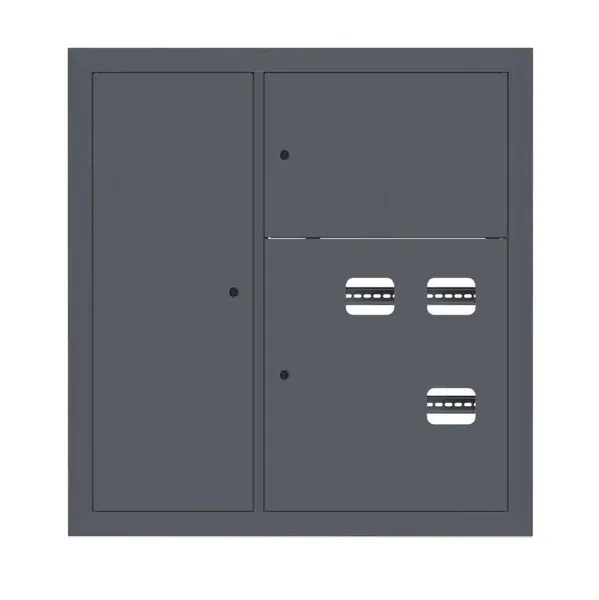

Щит этажный 3 кв. слаботочка слева RAL7016 (1000x950x150) EKF PROxima
Цена по запросу
Под заказ

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусЗаказная
СерияPROxima
Вид щита этажногоВстраиваемые со слаботочным отсеком слева
Количество квартир (счетчиков)3
Номер цвета RАL7016
Глубина встраиваемой части135 мм
Количество дверей3
ЦветПрочее
Высота, мм1 000
Ширина, мм950
Глубина, мм150
С монтажной платой/панельюНет
Подходит для сборок (наборный)Нет
Возможно настенное креплениеНет
Отделка поверхностиС порошковым покрытием
Встраивается в стенуДа
Возможна напольная установкаНет
Степень защиты (IP)IP31
МатериалСталь
Есть штрихкод на каждой штуке товараДа
Гарантийный срок эксплуатации, лет5
Гарантийный срок хранения, лет5
Тип ЩЭВстраиваемый со слаботочным отсеком слева
Соответствие ГОСТ/МЭК/ТУТУ 3434-002-52681400-2019
Срок службы25 лет

Логистические параметры

Описание

Описание

Щит этажный серии ЩЭ PROXIMA предназначен для дальнейшей сборки щитов распределения и учета электроэнергии по квартирам, с использованием модульной аппаратуры, для защиты линий от КЗ и перегрузок, а также для установки слаботочных сетей (интернет, ТВ, телефон). Максимальный размер счетчика для 3х-квартирных щитов — 250×155×110 мм. Поставляется полностью готовым к монтажу, с установленными шинами для подключения магистральных линий и PE-шинами, что упрощает разводку. Монтажная рама съемная, что ускоряет установку счетчиков и модульной аппаратуры. Цвет покраски RAL7016 (Антрацитово-серый). Защита корпуса обеспечивается полиэфирным порошковым покрытием с фосфатированием, что защищает от коррозии, ультрафиолета, механических повреждений, химических веществ и атмосферных условий. Подходит для жилых многоквартирных домов (новостройки и реконструкция), общежитий, гостиниц и офисных центров.

Документация

Документация

Сертификаты

Отказное письмо (PDF, 1.8 МБ)

Паспорта

Информационное письмо (PDF, 107.3 КБ)

Мастер-каталоги

Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)

Прочее

Устройства этажные. Каталог типовых решений v2.0. (PDF, 18.4 МБ)

Инструкции

Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)

3D-модели

3D-модель «Щит этажный 3 кв. слаботочка слева RAL7016 (1000х950х150) EKF PROxima» (STEP, 7.1 МБ)

Чертежи

Чертеж «ЩЭ 1-9 кв. (1000х950х150) слаботочный отсек слева EKF PROxima v3» (PDF, 2.2 МБ)

Чертеж «ЩЭ 1-9 кв. (1000х950х150) слаботочный отсек слева EKF PROxima v3» (DWG, 4.9 МБ)

Опросные листы

Опросный лист для запроса на расчет нестандартного устройства этажного (XLSX, 91.7 КБ)

Промо-материалы

Презентация «Устройства этажные» (PPTX, 23.4 МБ)
