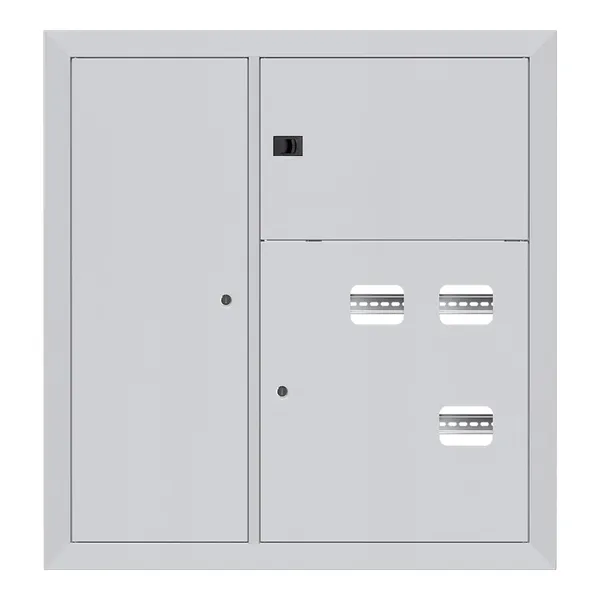

Щит этажный 3 кв. слаботочка слева (1000х950х150) EKF Basic
/products/7C81A22008938C649A922DB538F26988.jpg)
/products/7C81A22008938C649A922DB538F26988.jpg)
Рекомендованная розничная цена 18 498 ₽ за шт
24 664 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Вид щита этажного | Встраиваемые со слаботочным отсеком слева |
| Количество квартир (счетчиков) | 3 |
| Номер цвета RАL | 7035 |
| Глубина встраиваемой части | 135 мм |
| Количество дверей | 3 |
| Серия | Basic |
| Цвет | Серый |
| Ширина, мм | 950 |
| Высота, мм | 1 000 |
| Глубина, мм | 150 |
| Степень защиты (IP) | IP31 |
| С монтажной платой/панелью | Нет |
| Подходит для сборок (наборный) | Нет |
| Возможно настенное крепление | Нет |
| Встраивается в стену | Да |
| Возможна напольная установка | Нет |
| Отделка поверхности | С порошковым покрытием |
| Материал | Сталь |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации | 3 года |
| Гарантийный срок хранения | 3 года |
| Тип ЩЭ | Встраиваемый со слаботочным отсеком слева |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Срок службы | 25 лет |
| Степень защиты, IP | IP31 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216442648 | 4690216442648 | 4690216442648 |
| Вес брутто, кг | 9.3000 | 9.3000 | 9.3000 |
| Объем, м³ | 0.15200000 | 0.15200000 | 0.15200000 |
| Длина, м | 0.1600 | 0.1600 | 0.1600 |
| Ширина, м | 0.9500 | 0.9500 | 0.9500 |
| Высота, м | 1.0000 | 1.0000 | 1.0000 |
Описание

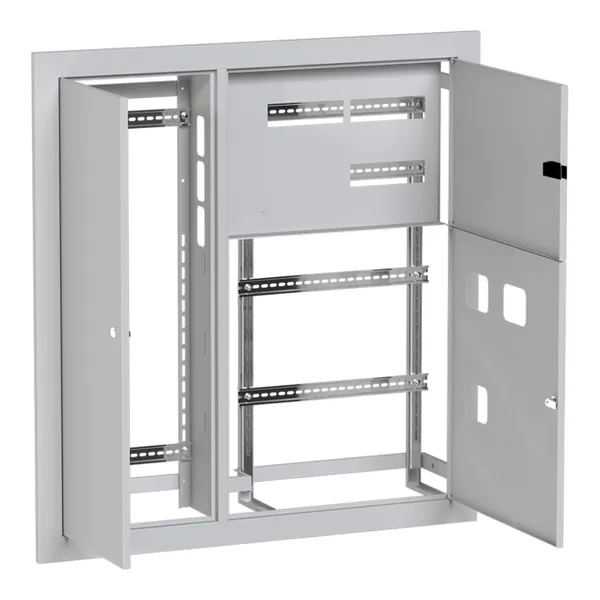

Комплектация
- 1. Паспорт - 1шт.
- 2. Металлокорпус в сборе - 1шт.
- 3. Дин-рейки для распределительного отсека: 2кв. - 1шт, 3кв. - 6кв. - 2шт
- 4. Дин-рейки для вводно-учетного отсека: 2кв. - 2шт, 3кв. - 6кв. - 4шт
- 5. Дин-рейки для слаботочного отсека: 2шт
- 6. Болт распорный - 4шт
- 7. Замок металлический IP31 - 3шт
- 8. Окно учета пластиковое - по кол-ву квартир
- 9. Шина для PE проводников
- 10. Пластины на изоляторах для подключения магистральных проводников" - 1 комплект
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Информационное письмо (PDF, 107.3 КБ)
Мастер-каталоги
Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)
Прочее
Документация «Минимальное количество на производство нестандартных устройств этажных» (PDF, 157.4 КБ)
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Инструкции
Инструкция по монтажу ЩЭ EKF Basic (PDF, 1.0 МБ)
Презентации
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
3D-модели
3D-модель «Щит этажный 3 кв. слаботочка слева (1000х950х150) EKF Basic» (STEP, 4.5 МБ)
Чертежи
Чертеж «ЩЭ 2-5 кв. слаботочный отсек слева (1000х950х150) EKF Basic v2» (PDF, 595.4 КБ)
Чертеж «ЩЭ 2-5 кв. слаботочный отсек слева (1000х950х150) EKF Basic v2» (DWG, 1.2 МБ)
