Щит этажный 8 кв. RAL7016 (1000x950x150) EKF PROxima

Артикул скопирован

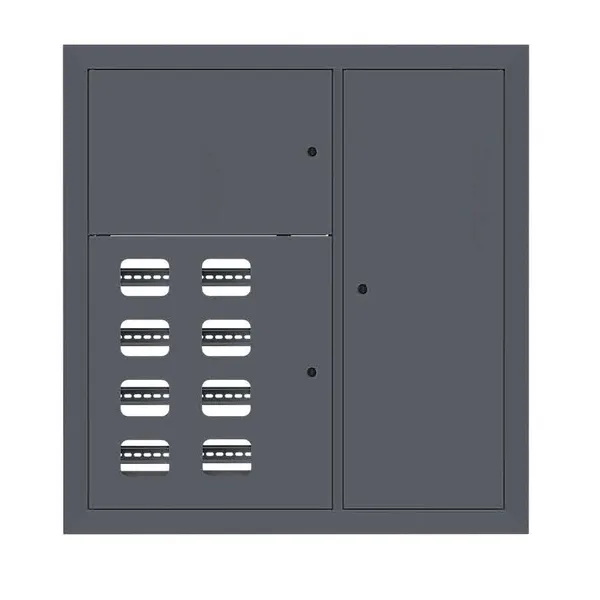

Щит этажный 8 кв. RAL7016 (1000x950x150) EKF PROxima

Изображение 1 из 1

Цена по запросу
Под заказ

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

Статус Заказная
Серия PROxima
Цвет Серый
Высота, мм 1 000
Ширина, мм 950
Глубина, мм 150
С монтажной платой/панелью Нет
Степень защиты (IP) IP31
Степень защиты (NEMA) Прочее
Номер цвета RAL 7 016
Ударопрочность по стандарту EN 50102 IK08
Глубина установочная (встраив.), мм 135
Возможность расширения Нет
Материал корпуса Сталь
Защитное покрытие поверхности С порошковым покрытием
Тип крышки (наружной) Дверь (-ца)
Смотровое окошко Да
Внутр. глубина, мм 119
Подходит для использования вне помещений (уличное исполнение) Нет
Тип дверцы Одинарный (-ая)
Прозрачная крышка/дверца Нет
С замком Да
Подходит для молниезащиты Нет
Номин. ток (In), А 125
Толщина плиты шкафа, мм 0,7
Толщина двери / крышки, мм 1
Тип крышки Закрытого типа

Логистические параметры

Описание

Описание

Корпуса щитов этажных предназначены для приема, поквартирного распределения и учета электроэнергии, а также защиты групповых линий квартир при перегрузках и коротких замыканиях. Для размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных систем. Нестандартные щиты этажные, изготавливающиеся по техническому заданию заказчика. Минимальный объем заказа нестандартных устройств этажных на нашем производстве 40 шт. одного типоразмера и цвета.

Документация

Документация

Сертификаты

Отказное письмо (PDF, 1.8 МБ)

Паспорта

Паспорт «Щит этажный 2–9 квартир со слаботочным отсеком EKF PROXIMA v4» (PDF, 53.8 КБ)

Мастер-каталоги

Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)

Прочее

Каталог типовых решений «Устройства этажные 2026» v1.1 (PDF, 35.2 МБ)

Инструкции

Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)

3D-модели

3D-модель «Щит этажный 8 кв. RAL7016 (1000х950х150) EKF PROxima» (STEP, 7.4 МБ)

Чертежи

Чертеж «ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3» (PDF, 2.2 МБ)

Чертеж «ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3» (DWG, 5.3 МБ)

Опросные листы

Опросный лист для запроса на расчет нестандартного устройства этажного (XLSX, 91.7 КБ)

Промо-материалы

Презентация «Устройства этажные 2026» v1 (PDF, 3.1 МБ)
