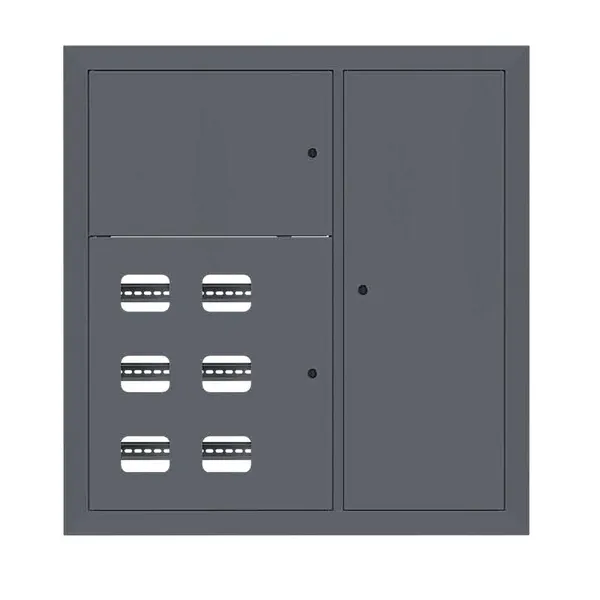

Щит этажный 6 кв. RAL7024 (1000х950х150) EKF PROxima
Рекомендованная розничная цена 29 535 ₽ за шт
39 379 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Заказная |
Серия | PROxima |
Вид щита этажного | Встраиваемый со слаботочным отсеком справа |
Количество квартир (счетчиков) | 6 |
Номер цвета RАL | 7024 |
Глубина встраиваемой части | 135 мм |
Количество дверей | 3 |
Цвет | Прочее |
Высота, мм | 1 000 |
Ширина, мм | 950 |
Глубина, мм | 150 |
С монтажной платой/панелью | Нет |
Подходит для сборок (наборный) | Нет |
Возможно настенное крепление | Нет |
Отделка поверхности | С порошковым покрытием |
Встраивается в стену | Да |
Возможна напольная установка | Нет |
Материал | Сталь |
Степень защиты (IP) | IP31 |
Есть штрихкод на каждой штуке товара | Да |
Гарантийный срок эксплуатации | 5 лет |
Гарантийный срок хранения | 5 лет |
Тип ЩЭ | Встраиваемый со слаботочным отсеком |
Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
Срок службы | 25 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216521299 | 4690216521299 | 4690216521299 |
Вес брутто, кг | 16.0000 | 16.0000 | 16.0000 |
Объем, м³ | 0.14250000 | 0.14250000 | 0.14250000 |
Длина, м | 0.1500 | 0.1500 | 0.1500 |
Ширина, м | 0.9500 | 0.9500 | 0.9500 |
Высота, м | 1.0000 | 1.0000 | 1.0000 |
Описание
Описание
Корпуса щитов этажных предназначены для приема, поквартирного распределения и учета электроэнергии, а также защиты групповых линий квартир при перегрузках и коротких замыканиях. Для размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных систем. Нестандартные щиты этажные, изготавливающиеся по техническому заданию заказчика. Минимальный объем заказа нестандартных устройств этажных на нашем производстве 40 шт. одного типоразмера и цвета.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Информационное письмо (PDF, 107.3 КБ)
Мастер-каталоги
Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)
Прочее
Информационное письмо «Минимальное количество на производство нестандартных устройств этажных» (PDF, 157.4 КБ)
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Инструкции
Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)
Презентации
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
3D-модели
3D-модель «Щит этажный 6 кв. RAL7024 (1000х950х150) EKF PROxima» (STEP, 7.3 МБ)
Чертежи
Чертеж «ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3» (DWG, 5.3 МБ)
Чертеж «ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3» (PDF, 2.2 МБ)
