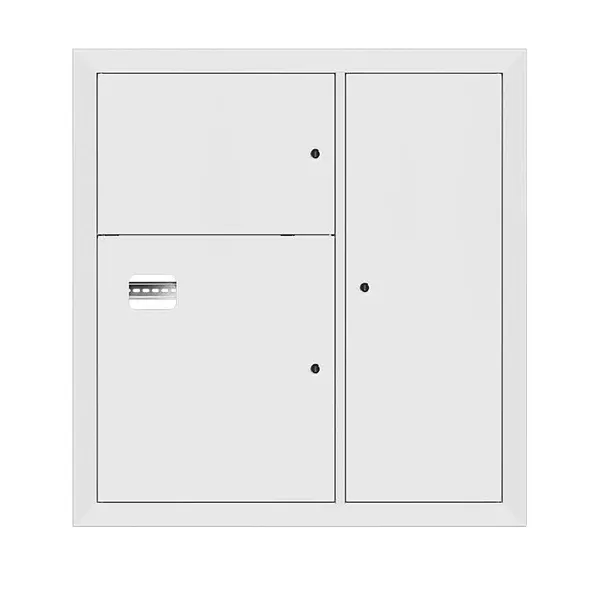

Щит этажный 1 кв. RAL9003 (1000х950х150) EKF PROxima
/products/935F31506037C20DB6778659427AA6E8.jpg)
/products/935F31506037C20DB6778659427AA6E8.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Цвет | Белый |
| С монтажной платой/панелью | Нет |
| Количество дверей | 3 |
| Подходит для сборок (наборный) | Нет |
| Возможно настенное крепление | Нет |
| Отделка поверхности | С порошковым покрытием |
| Встраивается в стену | Да |
| Возможна напольная установка | Нет |
| Высота, мм | 1 000 |
| Глубина, мм | 150 |
| Степень защиты (IP) | IP31 |
| Ширина, мм | 950 |
| Серия | PROxima |
| Материал | Сталь |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации | 5 лет |
| Гарантийный срок хранения | 5 лет |
| Тип ЩЭ | Встраиваемый со слаботочным отсеком |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Срок службы | 25 лет |
| Вид щита этажного | Встраиваемый со слаботочным отсеком справа |
| Количество квартир (счетчиков) | 1 |
| Глубина встраиваемой части | 135 мм |
| Номер цвета RАL | 9003 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 14690216521449 | 14690216521449 | 14690216521449 |
| Вес брутто, кг | 16.0000 | 16.0000 | 16.0000 |
| Объем, м³ | 0.14250000 | 0.14250000 | 0.14250000 |
| Длина, м | 0.1500 | 0.1500 | 0.1500 |
| Ширина, м | 0.9500 | 0.9500 | 0.9500 |
| Высота, м | 1.0000 | 1.0000 | 1.0000 |
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Информационное письмо (PDF, 107.3 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)
Прочее
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Инструкции
Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)
3D-модели
3D-модель v3 (STEP, 7.0 МБ)
Чертежи
Чертеж «ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3» (PDF, 2.2 МБ)
Чертеж «ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3» (DWG, 5.3 МБ)
Промо-материалы
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
