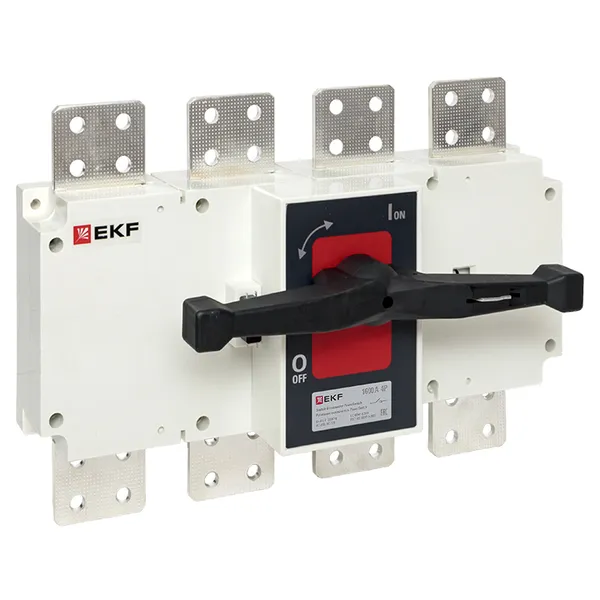

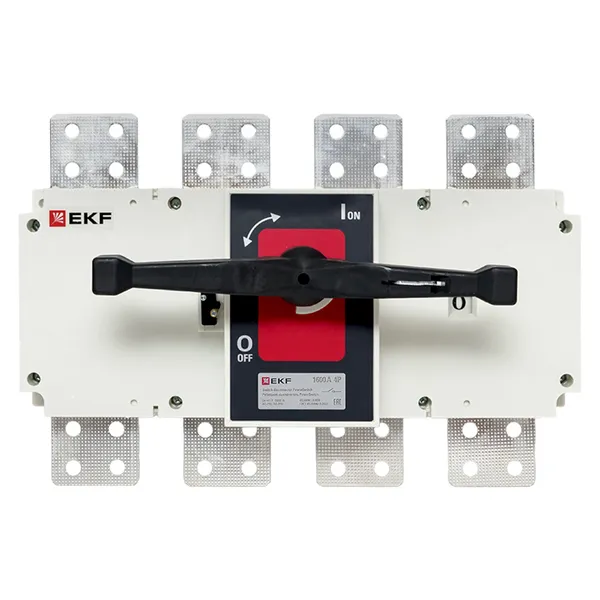

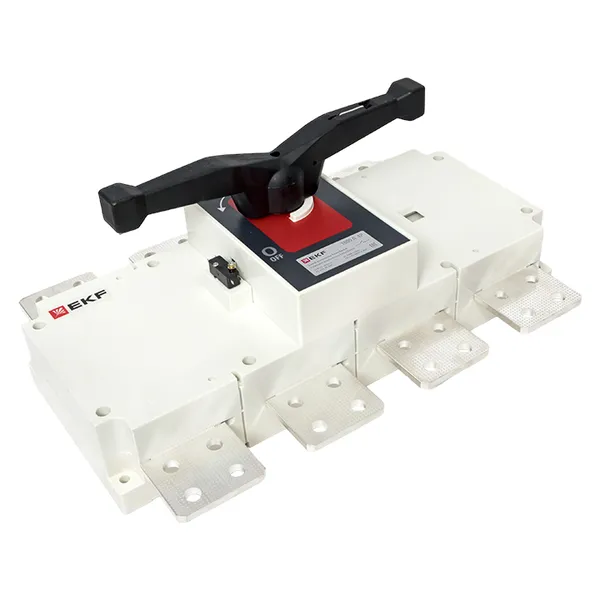

Рубильник-выключатель 1600A 4P c рукояткой управления для прямой установки PowerSwitch EKF
95 076 ₽ за шт
126 768 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму
Описание
Описание
Рубильники-выключатели PowerSwitch 160 А – 3150 А EKF предназначены для работы в трёхфазных сетях переменного тока частотой 50 Гц с номинальным напряжением до 660 В в устройствах распределения электрической энергии для неавтоматических нечастых операций включения и отключения токов нагрузки в номинальном режиме. Механизм рубильника обеспечивает мгновенное (13,8 м/ с) размыкание контактов независимо от скорости перемещения рукоятки. Оболочка, изготовленная из ненасыщенной полиэфирной смолы, армированной стекловолокном, обладает превосходными характеристиками огнестойкости, диэлектрическими характеристиками, устойчивостью к углекислому газу, и ударопрочностью. Обеспечивает безопасную эксплуатацию изделия при применении по назначению. Рубильники-выключатели обеспечивают двойное размыкание на полюс. Все контактные материалы представляют собой медный сплав, покрытый серебром, и обладают двумя разделительными контактными поверхностями. Большой зазор изоляции. Рубильники-выключатели имеют возможность фиксации ручки во избежание ошибочного включения.
Характеристики
Техническая спецификация
Статус | Регулярная |
Номин. продолжительный ток Iu, А | 1 600 |
Количество полюсов | 4 |
Условный номин. ток короткого замыкания Iq, кА | 70 |
Макс. допустимое раб. напряжение Ue AC, В | 660 |
Номин. раб. напряжение, В | 400...660 |
Степень защиты (IP), передняя сторона | IP00 |
С блокировкой/запираемый (-ая) | Да |
Моторный привод встроенный | Нет |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Моторный привод опционально | Нет |
Тип элемента управления | Кнопка/ручка поворотная |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216494333 | 4690216494333 | 4690216494333 |
Вес брутто, кг | 17.0000 | 17.0000 | 17.0000 |
Объем, м³ | 0.04309200 | 0.04309200 | 0.04309200 |
Длина, м | 0.5700 | 0.5700 | 0.5700 |
Ширина, м | 0.3600 | 0.3600 | 0.3600 |
Высота, м | 0.2100 | 0.2100 | 0.2100 |
Документация
Документация
Сертификаты
Сертификат соответствия (PDF, 617.4 КБ)
Паспорта
Паспорт рубильник-выключатель PowerSwitch 160-3150А (PDF, 3.7 МБ)
Мастер-каталоги
Мастер-каталог (PDF, 3.0 МБ)
3Д - модели
Рубильник-выключатель PowerSwitch 400_3 (STEP, 773.0 КБ)
Рубильник-выключатель 250A 3P c рукояткой управления PowerSwitch (STEP, 498.6 КБ)
Рубильник-выключатель PowerSwitch 630_3 (STEP, 773.1 КБ)
Рубильник-выключатель PowerSwitch 1000 3P (STEP, 856.3 КБ)
Рубильник-выключатель PowerSwitch 1250_3 (STEP, 936.2 КБ)
