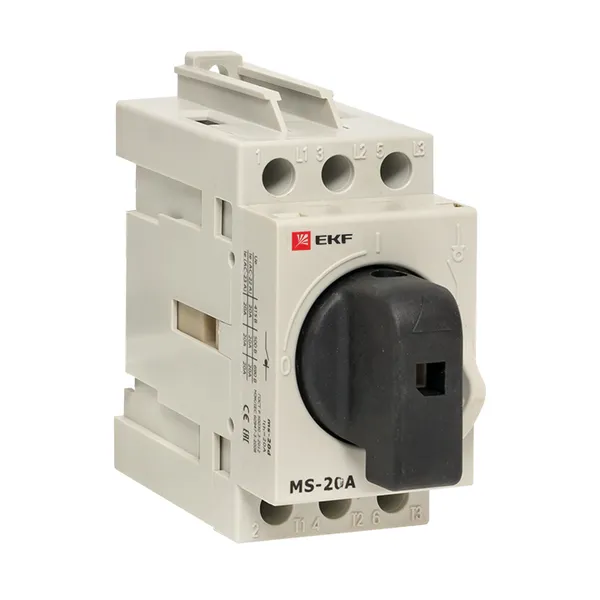

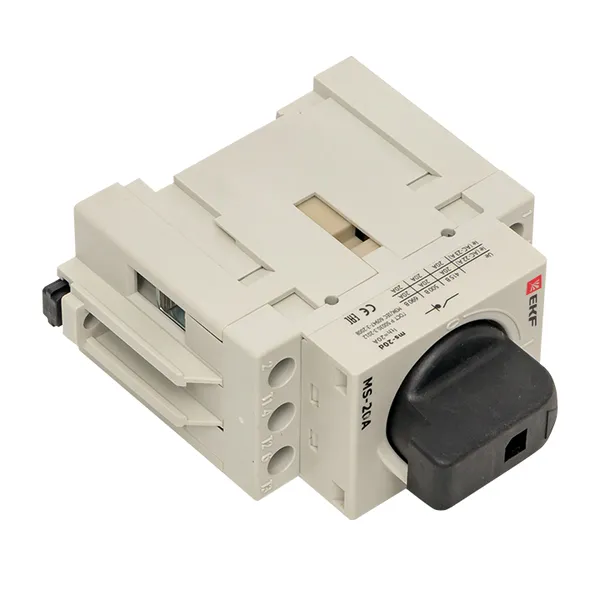

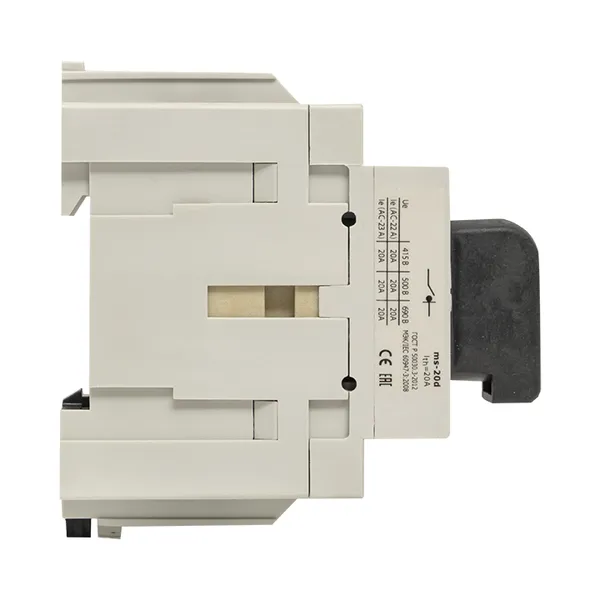

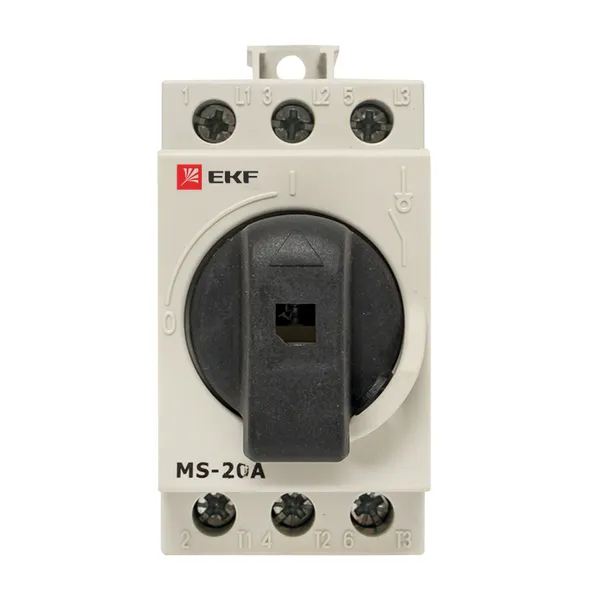

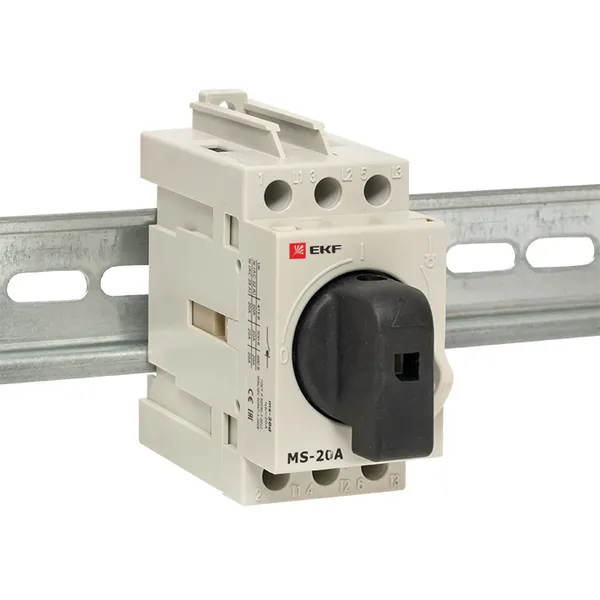

Рубильник модульный MS-20A 3P на DIN-рейку EKF
/products/A67D1B107B3D07773BA40826EC63198E.jpg)
/products/7C97EE76DB254FD64A0FADC44607E386.jpg)
/products/CD37A48242AA1D12AA305ED03B9C5AA5.jpg)
/products/7D5387BE00AEFFE3BA22B1324590CF3F.jpg)
/products/61996BC2CD65C0BAA7145DB7E1F9F424.jpg)
/products/1105EA9FCF004CBE695F9CEFCA95C297.jpg)
/products/04C583E057AF5D9697FEF4E90DEE2B8D.jpg)
/products/A67D1B107B3D07773BA40826EC63198E.jpg)
/products/7C97EE76DB254FD64A0FADC44607E386.jpg)
/products/CD37A48242AA1D12AA305ED03B9C5AA5.jpg)
/products/7D5387BE00AEFFE3BA22B1324590CF3F.jpg)
/products/61996BC2CD65C0BAA7145DB7E1F9F424.jpg)
/products/1105EA9FCF004CBE695F9CEFCA95C297.jpg)
/products/04C583E057AF5D9697FEF4E90DEE2B8D.jpg)
Рекомендованная розничная цена 1 350 ₽ за шт
Базовая цена 1 800 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 20 |
| Условный номин. ток короткого замыкания Iq, кА | 1 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 0,5 |
| Степень защиты (IP), передняя сторона | IP20 |
| Тип подключения силовой электрич. цепи | Винтовое соединение |
| Пригоден в качестве устройства аварийной остановки | Да |
| Пригоден в качестве главного выключателя | Да |
| Пригоден в качестве предохранительного выключателя | Нет |
| Пригоден в качестве сервисного выключателя | Да |
| Макс. допустимое раб. напряжение Ue AC, В | 690 |
| С блокировкой/запираемый (-ая) | Нет |
| Моторный привод встроенный | Нет |
| Номин. мощность в рабочем режиме при AC-23, 400 В, кВт | 22,8 |
| Моторный привод опционально | Нет |
| Цвет управляющего элемента | Черный |
| Количество выключателей/переключателей | 1 |
| Номин. раб. напряжение, В | 400...690 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество вспомогат. переключающих контактов | 0 |
| Количество полюсов | 3 |
| Серия продукции | MS |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 60 |
| Единица хранения | Штука | Штука | Упаковка |
| Штрих-код | 4690216094557 | 4690216094557 | 14690216094554 |
| Вес брутто, кг | 0.1650 | 0.1650 | 10.4120 |
| Объем, м³ | 0.00034500 | 0.00034500 | 0.02528100 |
| Длина, м | 0.0880 | 0.0880 | 0.4580 |
| Ширина, м | 0.0450 | 0.0450 | 0.2860 |
| Высота, м | 0.0870 | 0.0870 | 0.1930 |
Описание
Описание
Модульные рубильники MS предназначены для ручного включения и отключения низковольтных электрических цепей переменного тока, частотой 50 Гц. Предназначены для применения в вводно-распределительных устройствах жилых и общественных зданий, в пунктах управления отдельными нагрузками. Могут применяться для включения и отключения цепей под нагрузкой. Модульные рубильники соответствуют ГОСТ IEC 60947-3-2016.
Применение
- Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- • в распределительных панелях ЩО-70;
- • вводно-распределительных устройствах ВРУ;
- • шкафах распределительных силовых ШРС;
- • главных распределительных щитах.
Комплектация
- 1. Модульный рубильник MS. 2. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417/035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Рубильники модульные MS до 63А EKF» (PDF, 397.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели-разъединители MS» (PDF, 177.7 КБ)
Инструкции
Рекомендуемые моменты затяжки для рубильников и выключателей-разъединителей (PDF, 1.5 МБ)
3D-модели
3D-модели «Рубильники модульные MS» (7Z, 214.5 КБ)
Буклеты
Листовка (PDF, 1.0 МБ)
