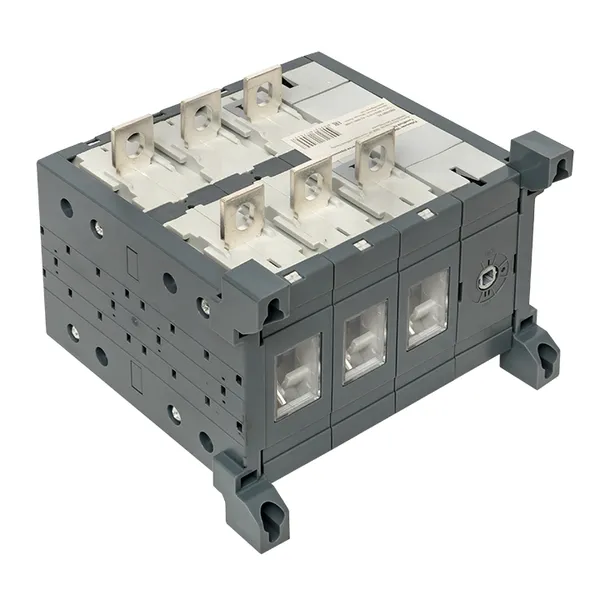

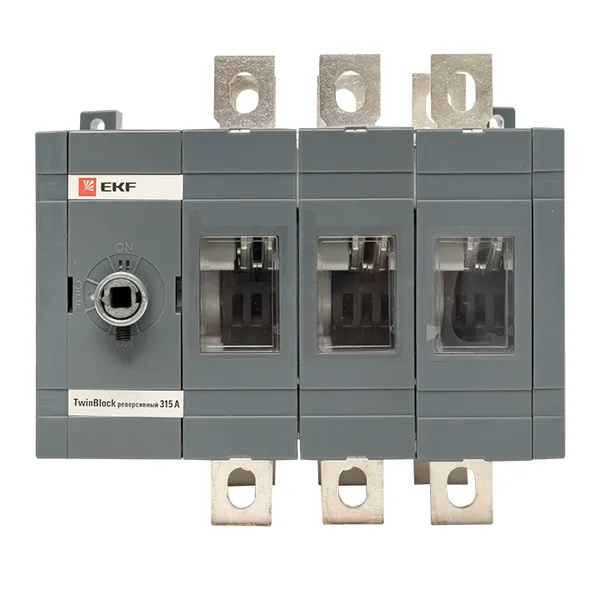

Рубильник 315A 3P реверсивный без рукоятки управления TwinBlock EKF

Артикул скопирован

Рекомендованная розничная цена 36 171 ₽ за шт

48 228 ₽ Базовая цена за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Описание

Описание

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.

Перейти на страницу продукта

Применение

  • Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
  • • выносная рукоятка для управления через дверь;
  • • рукоятка управления для прямой установки на рубильник.
  • Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
  • Для моделей без рукоятки предусмотрены два типа рукояток:
  • • выносная рукоятка для управления через дверь;
  • • рукоятка управления для прямой установки на рубильник.

Характеристики

Техническая спецификация

СтатусРегулярная
Номин. продолжительный ток Iu, А315
Количество полюсов3
Номин. кратковременно выдерживаемый ток Icw, кА15
Условный номин. ток короткого замыкания Iq, кА61,5
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт156
С блокировкой/запираемый (-ая)Да
Степень защиты (IP), передняя сторонаIP00
Макс. допустимое раб. напряжение Ue AC, В1 000
Количество выключателей/переключателей1
Номин. раб. напряжение, В400...690
Тип подключения силовой электрич. цепиБолтовое соединение
Количество вспомогат. нормально разомкнутых (НО) контактов0
Количество вспомогат. нормально замкнутых (НЗ) контактов0
Количество вспомогат. переключающих контактов0
Моторный привод встроенныйНет
Тип элемента управленияПоворотный рычаг
СерияEKF
