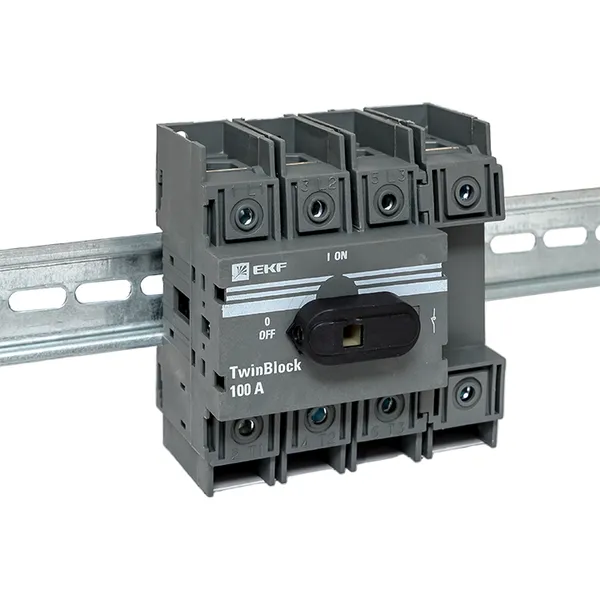

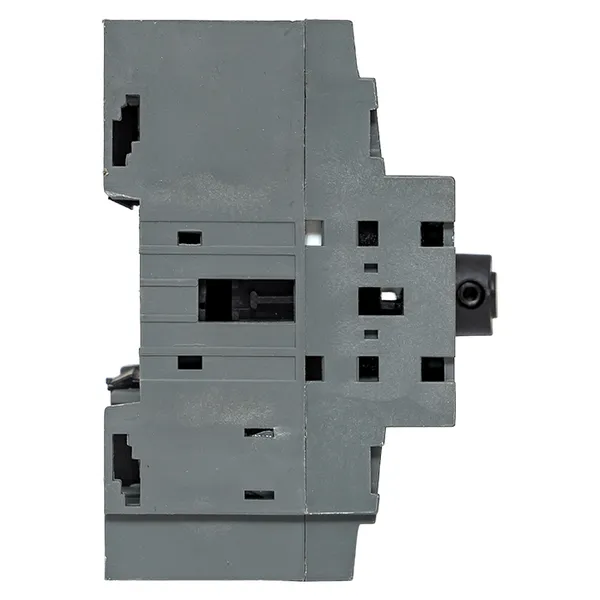

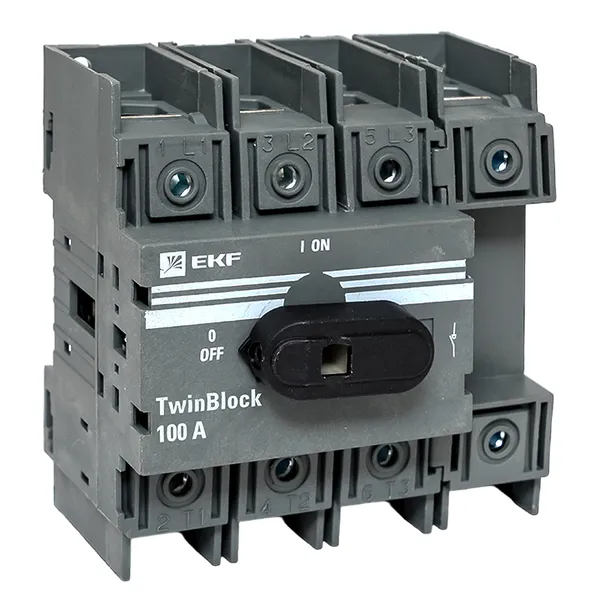

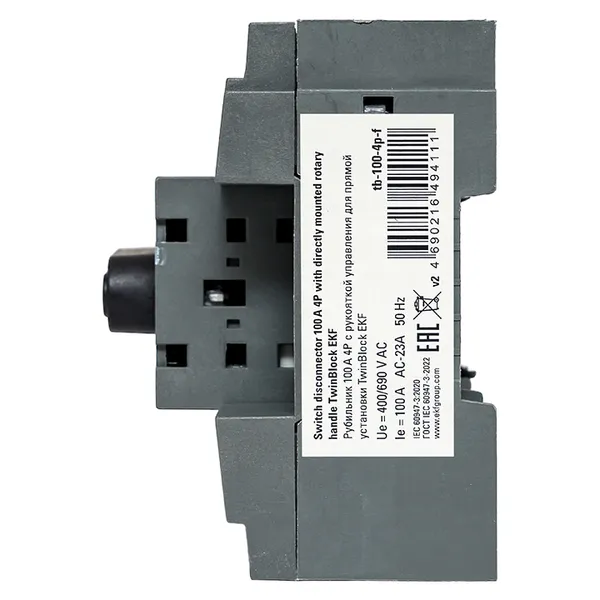

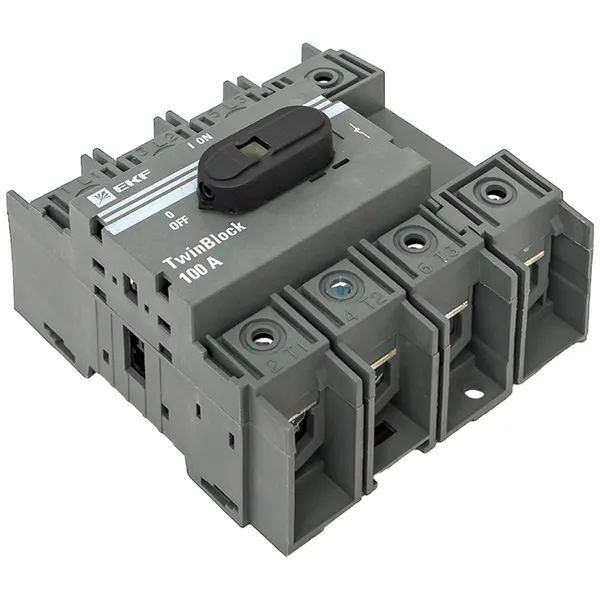

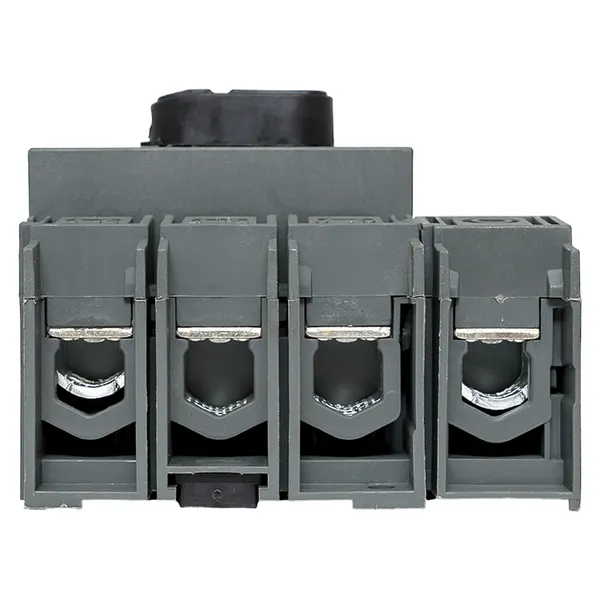

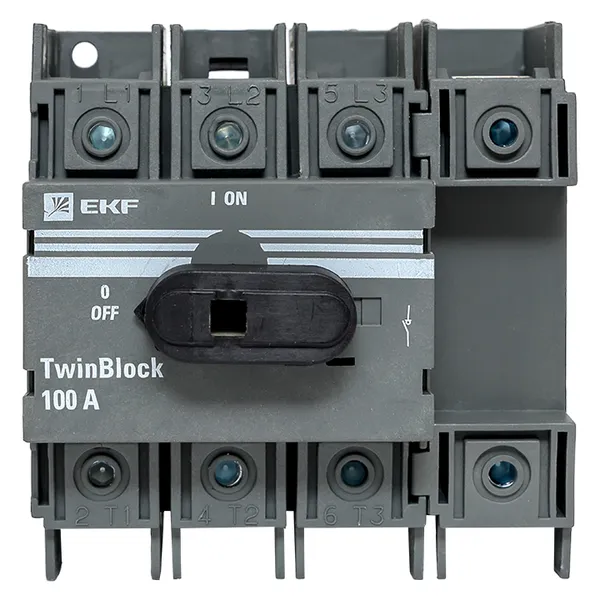

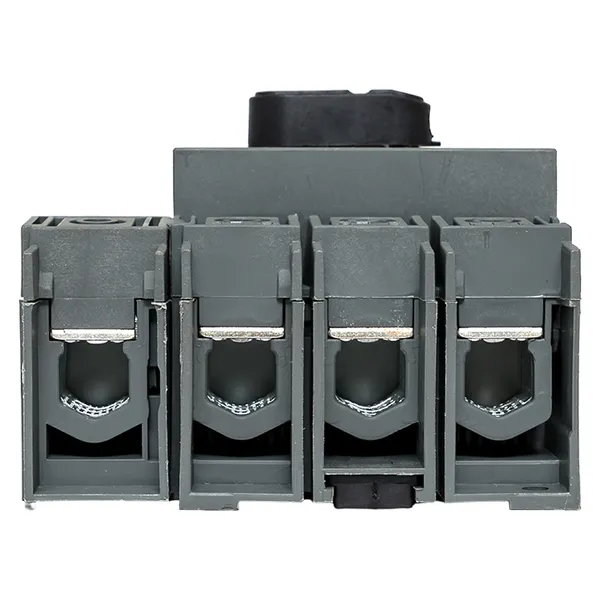

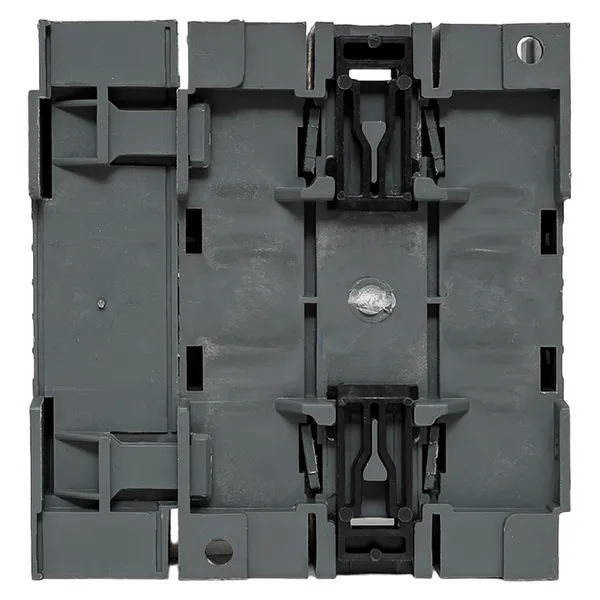

Рубильник 100A 4P c рукояткой управления для прямой установки TwinBlock EKF

Артикул скопирован

Рекомендованная розничная цена 7 386 ₽ за шт

Базовая цена 9 848 ₽ за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Техническая спецификация


Статус	Регулярная
Номин. продолжительный ток Iu, А	100
Количество полюсов	4
Номин. кратковременно выдерживаемый ток Icw, кА	2,5
Условный номин. ток короткого замыкания Iq, кА	16,5
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Степень защиты (IP), передняя сторона	IP00
Моторный привод встроенный	Нет
Тип элемента управления	Поворотный рычаг
Макс. допустимое раб. напряжение Ue AC, В	690
Моторный привод опционально	Нет

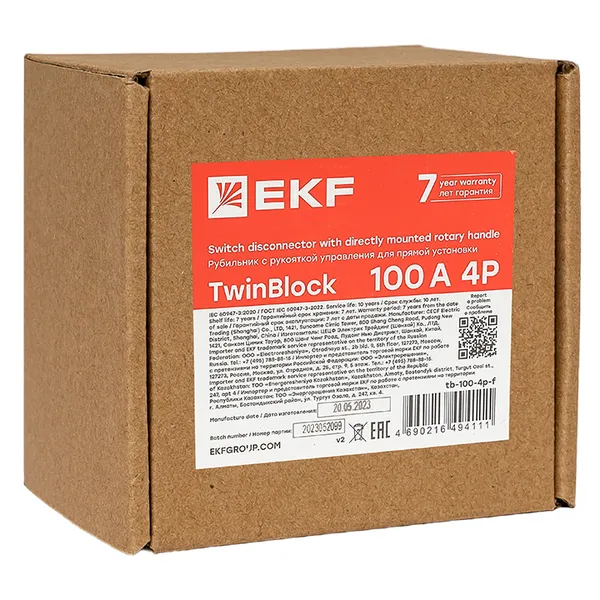

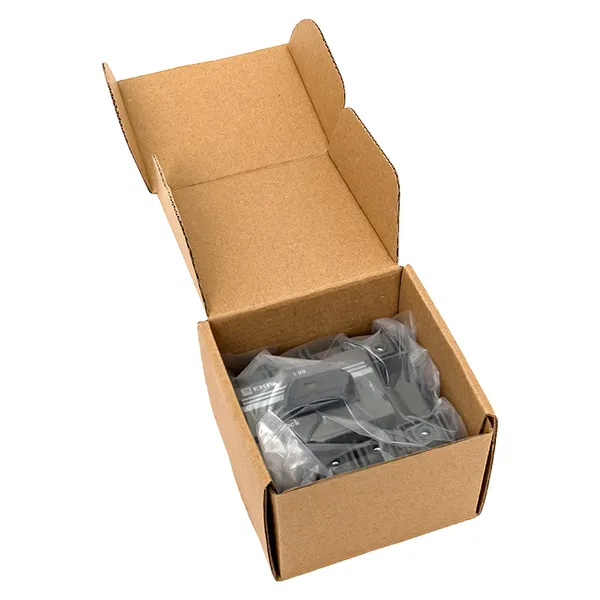

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	36
Единица хранения	Штука	Штука	Упаковка
Штрих-код	4690216494111	4690216494111	14690216494118
Вес брутто, кг	0.5538	0.5538	19.9350
Объем, м³	0.00074844	0.00074844	0.03830400
Длина, м	0.0770	0.0770	0.1900
Ширина, м	0.0720	0.0720	0.4200
Высота, м	0.1350	0.1350	0.4800

Описание

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса.

Перейти на страницу продукта

Применение

Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.
Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
Для моделей без рукоятки предусмотрены два типа рукояток:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.
