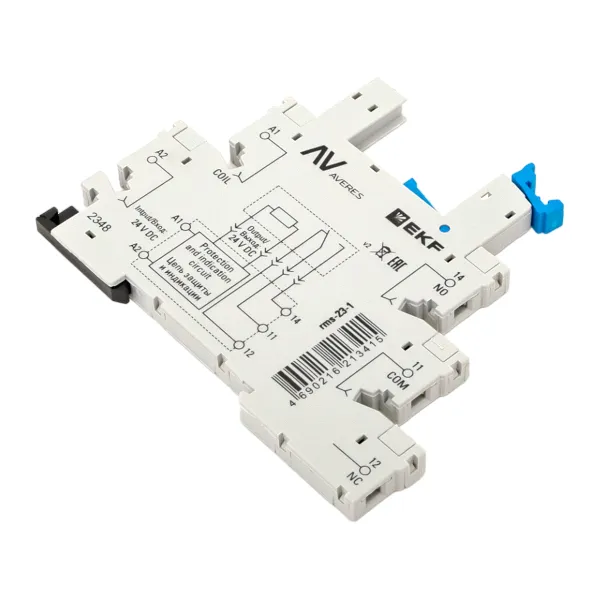

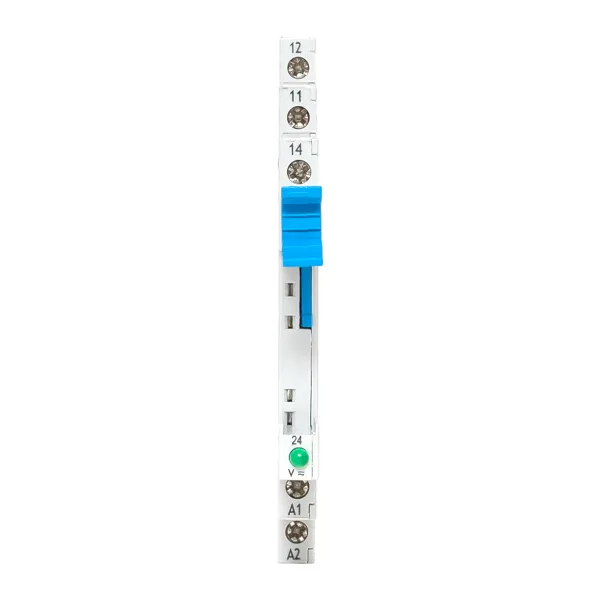

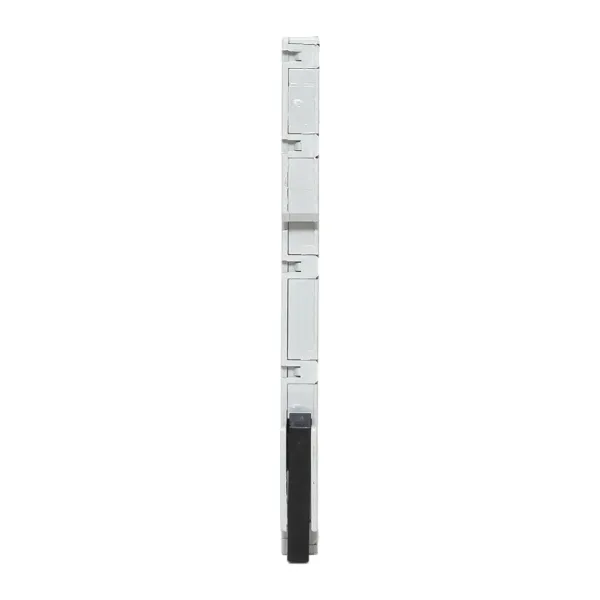

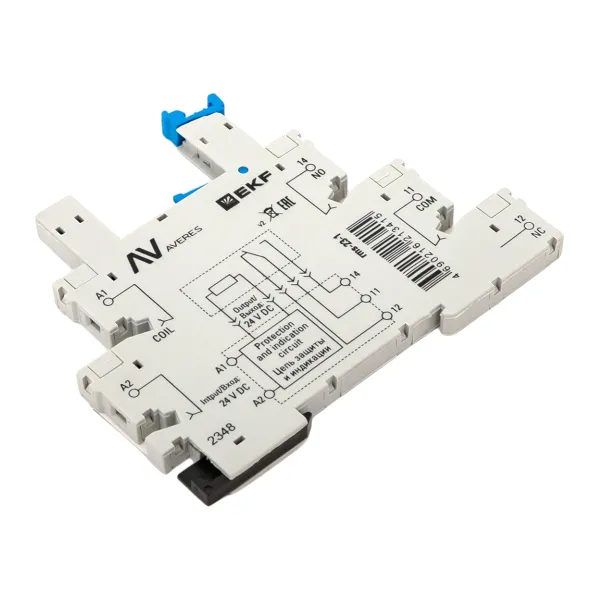

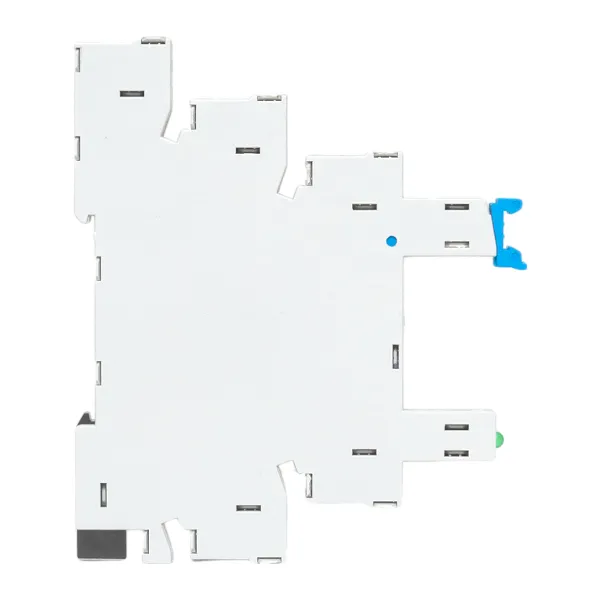

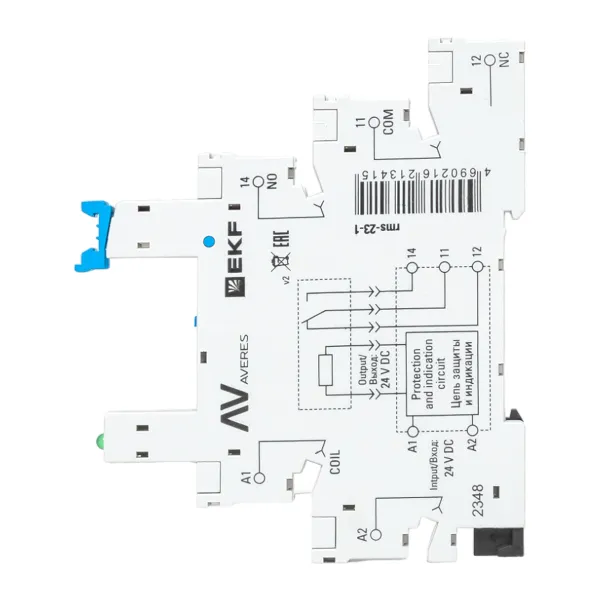

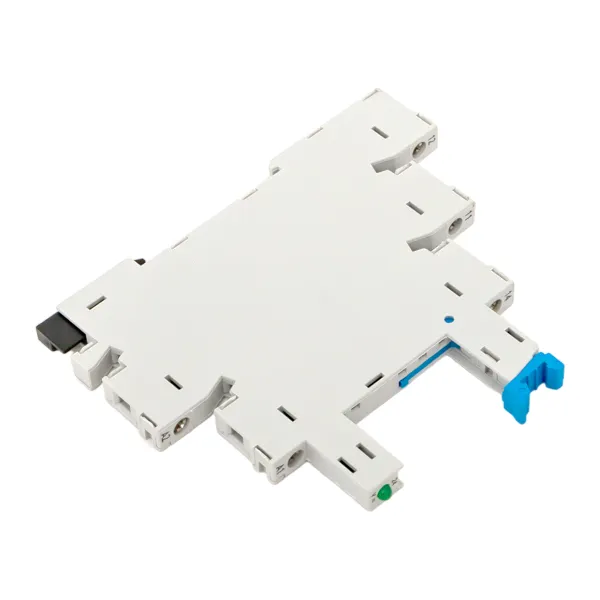

Разъем для реле РM slim 23/1 EKF AVERES
Рекомендованная розничная цена 527 ₽ за шт
Базовая цена 702 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Серия | Averes |
Тип продукции | Разъем для реле |
Высота, мм | 88 |
Глубина, мм | 71 |

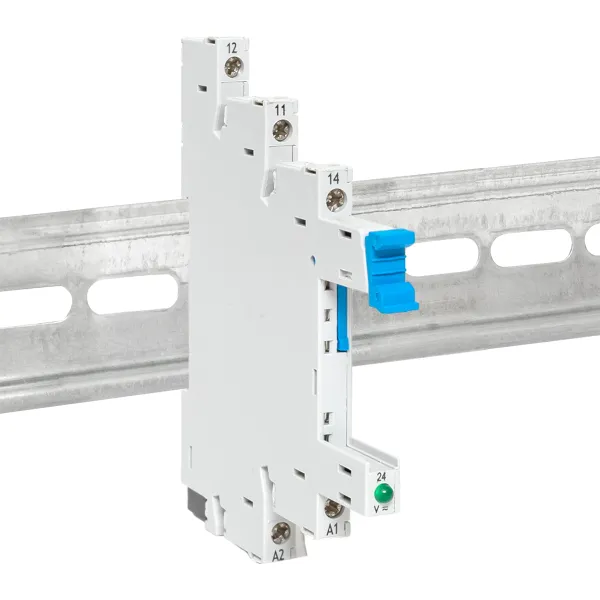

Способ монтажа | DIN-рейка (с O-профилем) 35 мм |
Ширина, мм | 6 |
Тип подключения | Винтовое соединение |
Количество пинов (штырьков) | 5 |
Со съемными клеммами | Нет |
Возможно функциональное расширение | Нет |
Гарантийный срок хранения | 10 лет |
Гарантийный срок эксплуатации | 10 лет |
Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 20 | 600 |
Единица хранения | Штука | Упаковка | Упаковка |
Штрих-код | 4690216213415 | 4690216213408 | 14690216213412 |
Вес брутто, кг | 0.0340 | 0.5500 | 17.0520 |
Объем, м³ | 0.00004000 | 0.00104300 | 0.04139300 |
Длина, м | 0.1040 | 0.0970 | 0.4040 |
Ширина, м | 0.0770 | 0.1280 | 0.3570 |
Высота, м | 0.0050 | 0.0840 | 0.2870 |
Описание
Описание
Реле промежуточные серии РП slim EKF AVERES и являются комплектным коммутационным оборудованием рассчитанным на токи до 10 А. Реле отличаются компактным исполнением Реле серии РП могут комплектоваться разъемами модульными серий РМ-22, РМ-22 и РМ-25 для крепления реле на 35-миллиметровой монтажной DIN-рейке. На модульном разъеме располагаются зажимы выводов, переключающих контактов и катушки. Возможна коммутация алюминиевым и медным проводом.
Применение
- Реле промежуточные серий AVERES применяются в цепях управления переменного тока напряжением до 230 В и постоянного тока до 220 В, используются в системах автоматизации и шкафах управления:
- • для замыкания-размыкания силовых цепей до 10 А;
- • гальванической развязки;
- • подачи команд управления от контроллера к исполнительным устройствам.
Комплектация
- 1. Изделие. 2. Паспорт на групповую упаковку.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG 417-036.CN.02.00180 (PDF, 2.9 МБ)
Паспорта
Паспорт «Разъем модульный РМ Slim EKF AVERES» (PDF, 519.2 КБ)
Технические характеристики
Габаритные и установочные размеры реле (JPG, 213.5 КБ)
Характеристики Реле (JPG, 206.2 КБ)
Габаритные и установочные размеры PM Slim (JPG, 234.2 КБ)
Характеристики PM Slim (JPG, 63.1 КБ)
Прочее
Таблица подбора реле линейки PROxima (PDF, 251.9 КБ)
Таблица подбора реле линейки AVERES (PDF, 849.8 КБ)
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 24.8 МБ)
3D-модели
3D-модель «Разъем для реле РM slim 23/1 EKF» (STEP, 1.4 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
