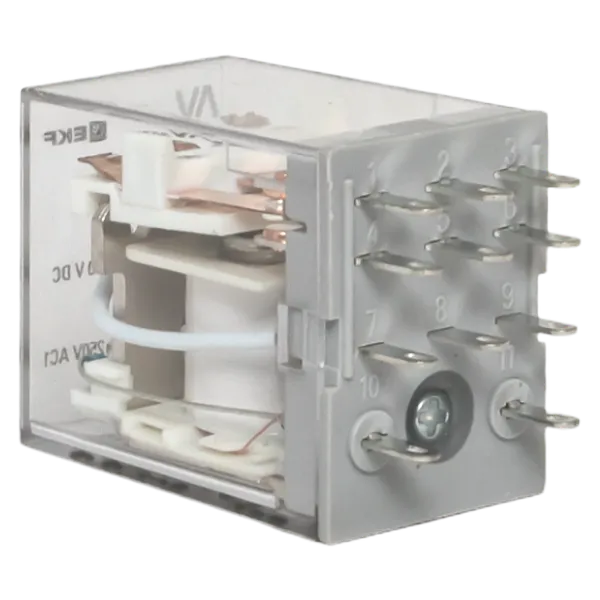

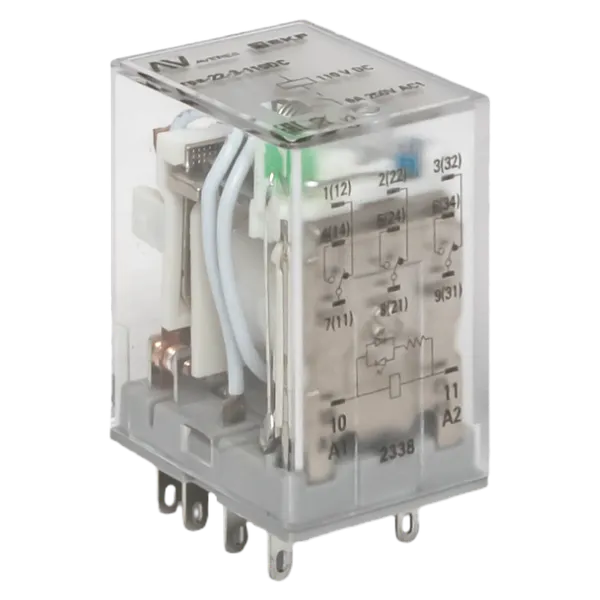

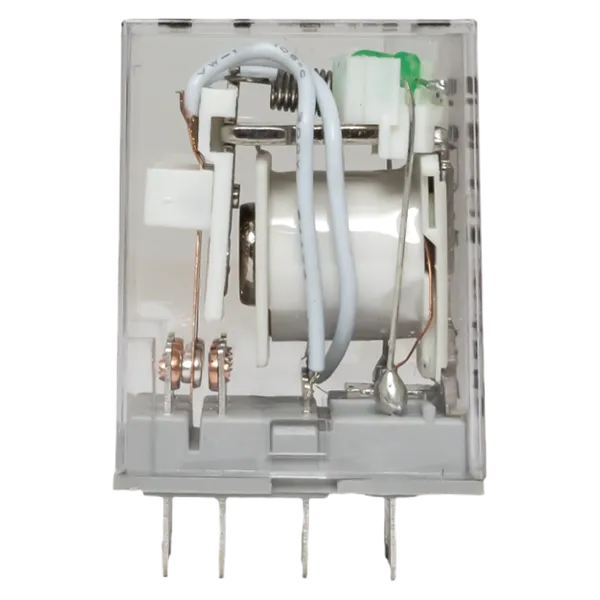

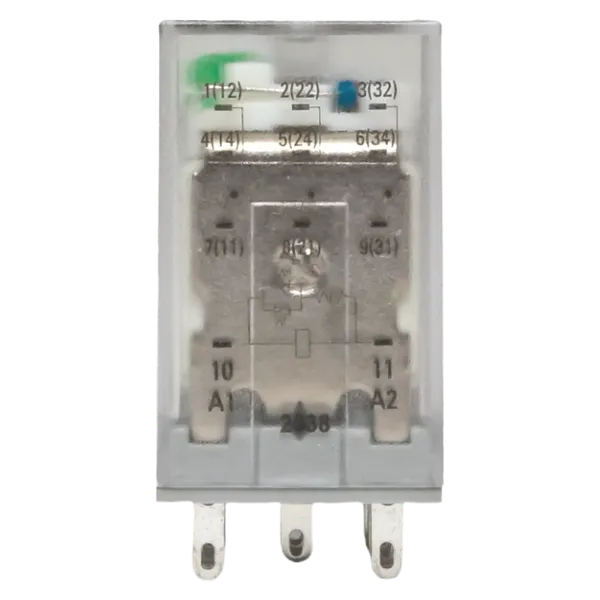

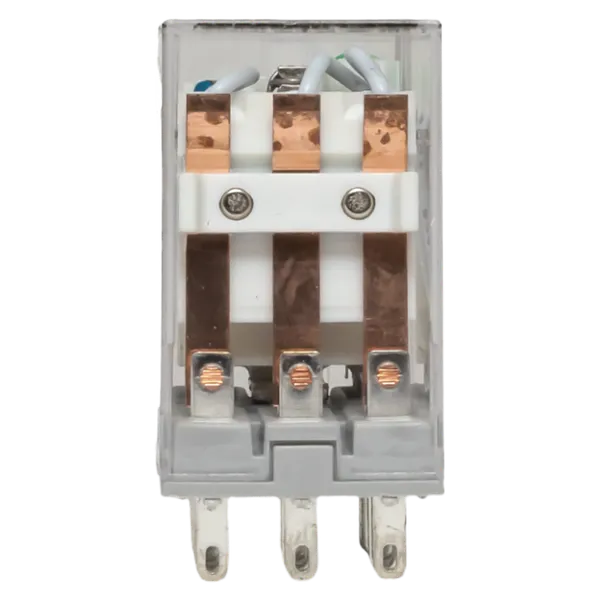

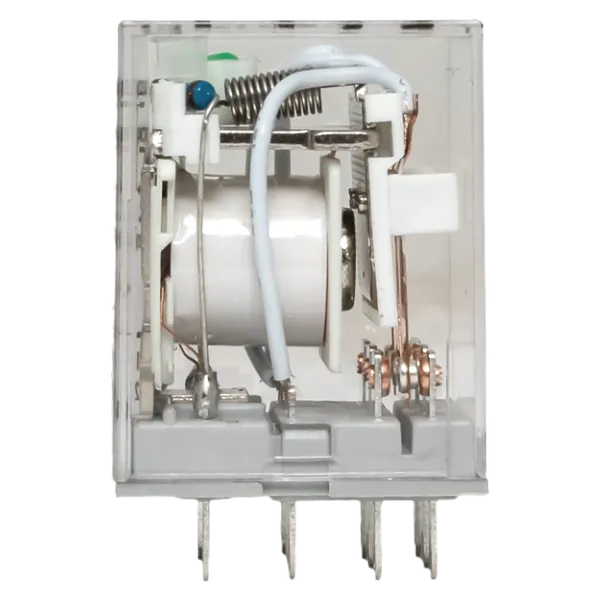

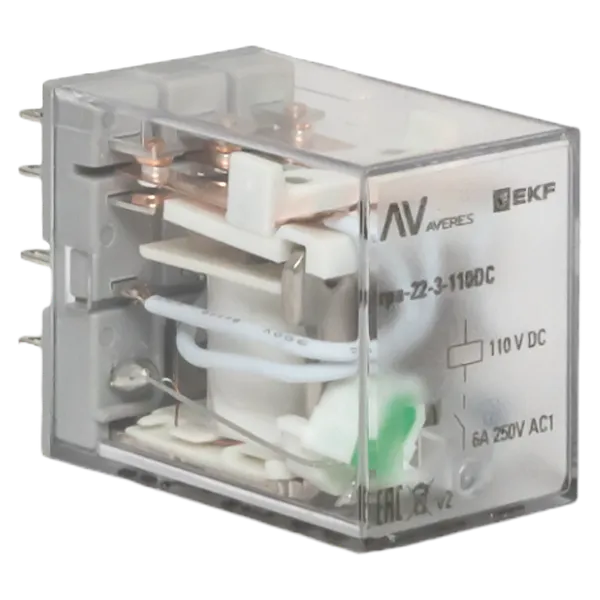

Реле промежуточное RPA 22/3 6A 110В DC EKF AVERES
Рекомендованная розничная цена 618 ₽ за шт
Базовая цена 824 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Серия | Averes |
Количество переключающих (перекидных) контактов | 3 |
Номин. напряжение питания цепи управления Us постоян. тока DC, В | 110...110 |
Номин. ток, А | 6 |
Со светодиодной (LED) индикацией | Да |
Ширина, мм | 20,3 |
Высота, мм | 28 |
Глубина, мм | 35 |
Со съемными клеммами | Нет |
Полюсность | Свободная полюсность |
Тип управления/переключения | Моностабильное |
С принудительно управляемыми контактами | Нет |
Тип переключающих контактов | Двойной контакт |
В комплекте с розеткой (цоколем) | Нет |
Тип подключения | Плоский штекерный разъем |
Степень защиты (IP) | IP40 |
Тип напряжения управления | DC (постоян.) |
Количество нормально замкнутых (НЗ) контактов | 0 |
Количество нормально разомкнутых (НО) контактов | 0 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 20 | 300 |
Единица хранения | Штука | Коробка | Коробка |
Штрих-код | 4690216516714 | 4690216516721 | 14690216516711 |
Вес брутто, кг | 0.0355 | 0.6590 | 10.4740 |
Объем, м³ | 0.00002200 | 0.00092000 | 0.01803000 |
Длина, м | 0.0290 | 0.1040 | 0.3450 |
Ширина, м | 0.0220 | 0.1320 | 0.3350 |
Высота, м | 0.0350 | 0.0670 | 0.1560 |
Описание
Описание
Реле промежуточные серии RPA применяются в цепях управления переменного тока напряжением до 230 В и являются комплектующим устройством. Реле промежуточные предназначены для гальванической развязки и передачи команд управления исполнительными элементами между силовыми цепями и цепями управления. Реле промежуточные серии RPA крепятся на 35-миллиметровую монтажную DIN-рейку с помощью разъемов модульных серии RM4 или RM5. На модульном разъеме располагаются зажимы выводов переключающих контактов и катушки.
Применение
- Реле промежуточные серий AVERES применяются в цепях управления переменного тока напряжением до 230 В и постоянного тока до 220 В, используются в системах автоматизации и шкафах управления:
- • для замыкания-размыкания силовых цепей до 10 А;
- • гальванической развязки;
- • подачи команд управления от контроллера к исполнительным устройствам.
Комплектация
- 1. Изделие. 2. Паспорт на групповую упаковку.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG 417-036.CN.02.00180 (PDF, 2.9 МБ)
Паспорта
Паспорт «Реле промежуточные РП Slim EKF AVERES» (PDF, 465.5 КБ)
Прочее
Таблица подбора реле линейки PROxima (PDF, 251.9 КБ)
Таблица подбора реле линейки AVERES (PDF, 849.8 КБ)
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 24.8 МБ)
