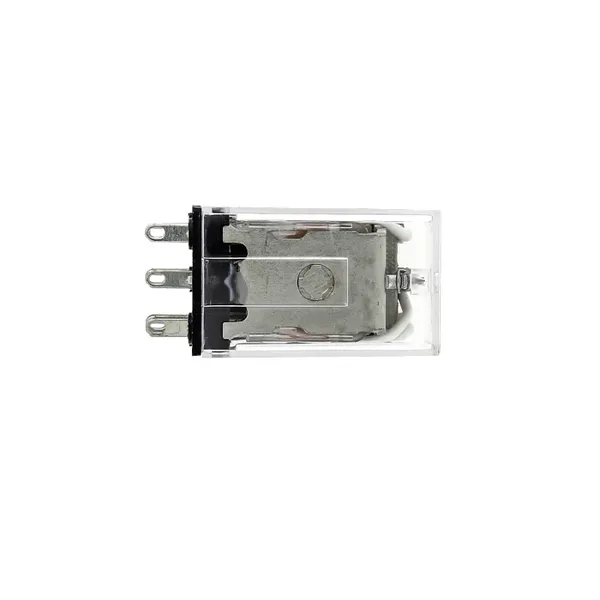

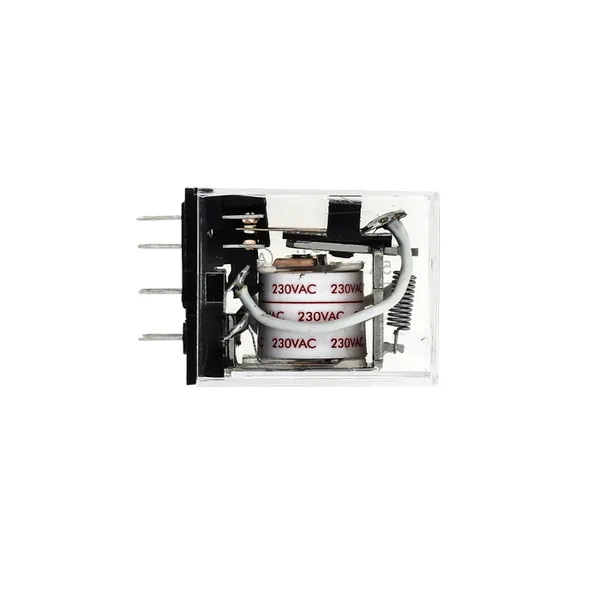

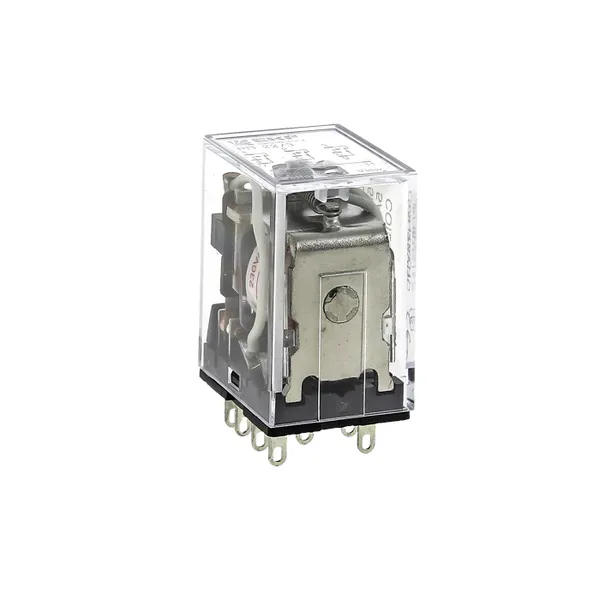

Реле промежуточное РП 22/3 5А 12В DС EKF PROxima
266 ₽ за шт
355 ₽ за шт
5 320 ₽
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Описание
Описание
Реле промежуточные серий РП-22 EKF PROxima и РП-25 EKF PROxima являются комплектным коммутационным оборудованием рассчитанным на токи до 10 А. Реле серии РП могут комплектоваться разъемами модульными серий РМ-22 и РМ-25 для крепления реле на 35 мм монтажной DIN-рейке. На модульном разъеме располагаются зажимы выводов, переключающих контактов и катушки. Возможна коммутация алюминиевым и медным проводом
Применение
- Реле промежуточные серий AVERES применяются в цепях управления переменного тока напряжением до 230 В и постоянного тока до 220 В, используются в системах автоматизации и шкафах управления:
- • для замыкания-размыкания силовых цепей до 10 А;
- • гальванической развязки;
- • подачи команд управления от контроллера к исполнительным устройствам.
Комплектация
- 1. Изделие. 2. Паспорт на групповую упаковку.
Характеристики
Техническая спецификация
Статус | Регулярная |
Серия | EKF |
Тип напряжения управления | DC (постоян.) |
Номин. напряжение питания цепи управления Us постоян. тока DC, В | 12...12 |
Номин. ток, А | 5 |
Количество переключающих (перекидных) контактов | 3 |
Ширина, мм | 20,5 |
Высота, мм | 27 |
Глубина, мм | 42 |
Со съемными клеммами | Нет |
Полюсность | Свободная полюсность |
Тип управления/переключения | Моностабильное |
С принудительно управляемыми контактами | Нет |
Тип переключающих контактов | Двойной контакт |
В комплекте с розеткой (цоколем) | Нет |
Тип подключения | Плоский штекерный разъем |
Степень защиты (IP) | IP40 |
Количество нормально замкнутых (НЗ) контактов | 0 |
Количество нормально разомкнутых (НО) контактов | 0 |
Со светодиодной (LED) индикацией | Нет |
Гарантийный срок хранения | 7 лет |
Гарантийный срок эксплуатации | 7 лет |
Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 20 | 600 |
Единица хранения | Штука | Коробка | Коробка |
Штрих-код | 4690216050461 | 4690216520100 | 14690216520107 |
Вес брутто, кг | 0.0270 | 0.6400 | 21.0000 |
Объем, м³ | 0.00009100 | 0.00091000 | 0.03227700 |
Длина, м | 0.0400 | 0.1000 | 0.5300 |
Ширина, м | 0.0200 | 0.1400 | 0.2900 |
Высота, м | 0.0300 | 0.0650 | 0.2100 |
Документация
Документация
Сертификаты
Сертификат (PDF, 2.9 МБ)
Паспорта
Паспорт Реле промежуточное (PDF, 135.9 КБ)
Паспорт Разъем модульный (PDF, 152.1 КБ)
Мастер-каталоги
Разъем модульный РМ 25/4 EKF PROxima (PDF, 424.6 КБ)
Прочее
Таблица подбора реле линейки AVERES (PDF, 849.8 КБ)
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 24.8 МБ)
Таблица подбора реле линейки PROxima (PDF, 251.9 КБ)
3D - модели
3D-модели "Реле промежуточные EKF PROxima" (ZIP, 763.0 КБ)
