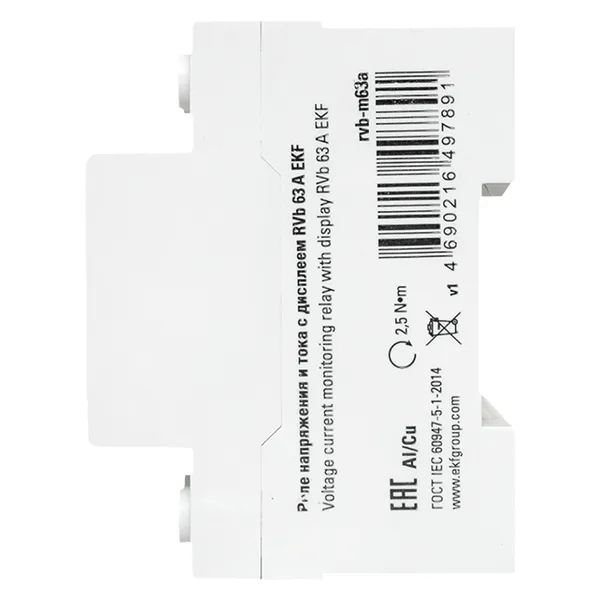

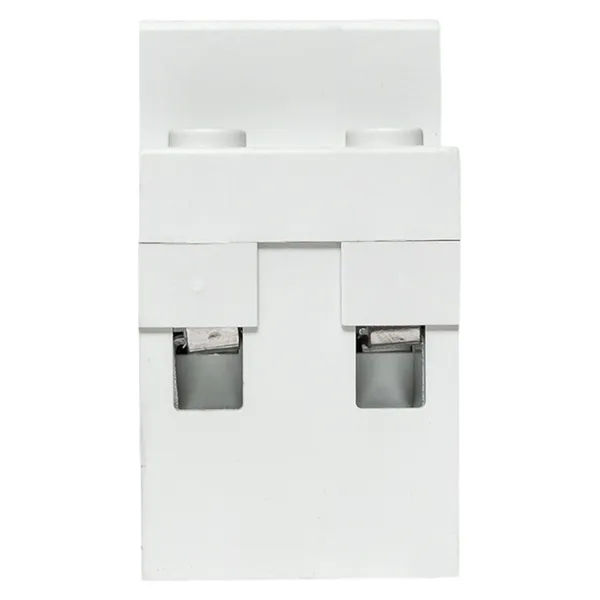

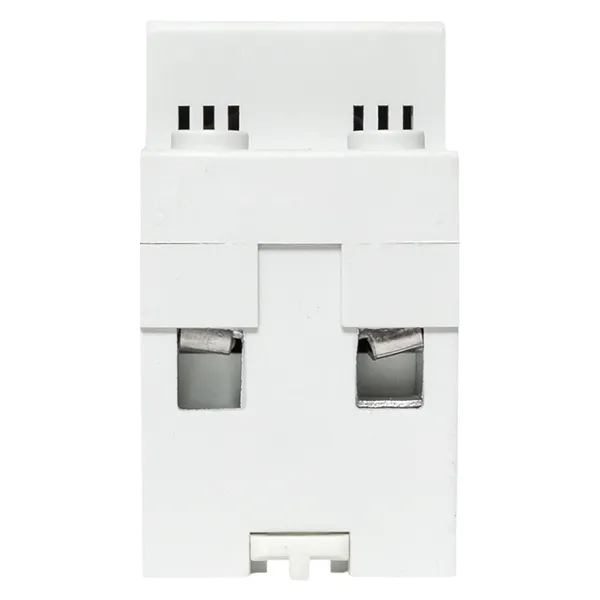

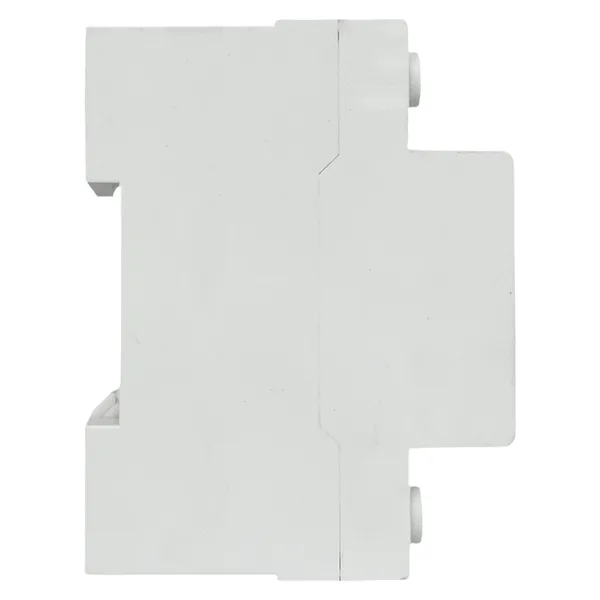

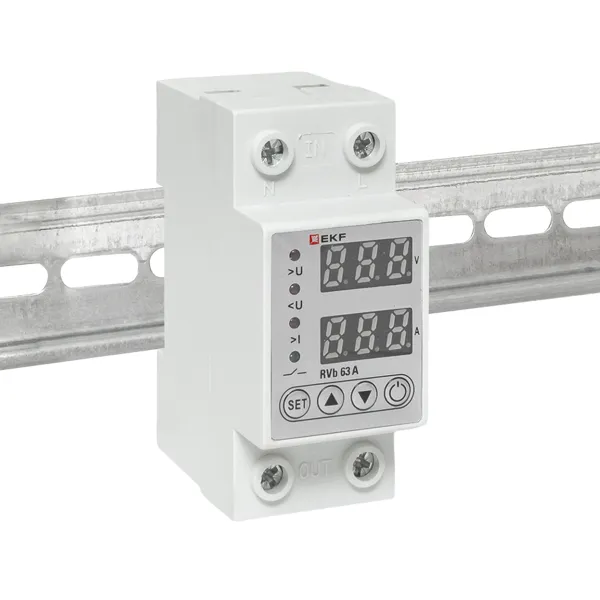

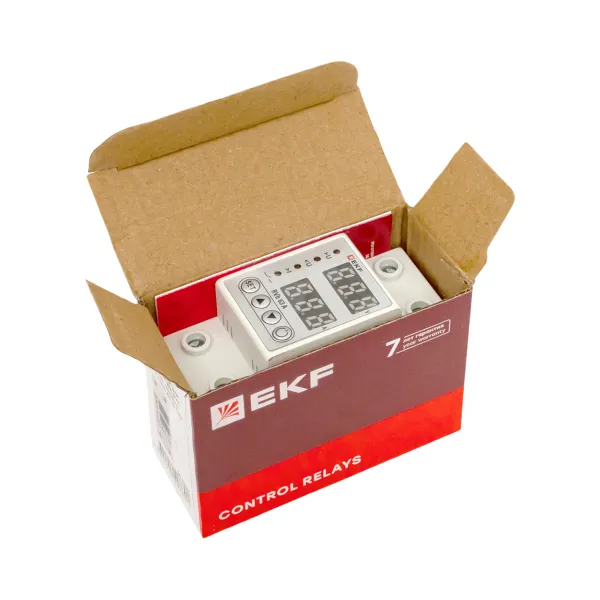

Реле напряжения и тока с дисп. RVb 63A EKF
3 171 ₽ за шт
4 227 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Диапазон измеряемого напряжения №1, В | 140...210 |
Диапазон измеряемого напряжения №2, В | 240...300 |
Количество нормально разомкнутых (НО) контактов | 1 |
Количество переключающих (перекидных) контактов | 0 |
Контроль мин. однофазного напряжения | Да |
Контроль мин. трехфазного напряжения | Нет |
Контроль макс. однофазного напряжения | Да |
Контроль макс. трехфазного напряжения | Нет |
Ширина, мм | 36 |
Высота, мм | 84 |
Глубина, мм | 65 |
Функция гистерезиса для однофазного напряжения | Да |
Функция гистерезиса для трехфазного напряжения | Нет |
Контроль мин. напряжения при постоян. токе | Нет |
Контроль макс. напряжения при постоян. токе | Нет |
Функция гистерезиса для напряжения при постоян. токе | Нет |
Тип измеряемого напряжения | AC (перемен.) |
Тип подключения | Винтовое соединение |
Номин. напряжение питания цепи управления Us AC 50 Гц, В | 100...300 |
Макс. задержка на включение, с | 300 |
Мин. задержка на включение, с | 5 |
Макс. задержка на отключение, с | 1 |
Мин. задержка на отключение, с | 1 |
Уровень напряжения при срабатывании, В | 140...300 |
Тип напряжения управления | AC (перемен.) |
Количество нормально замкнутых (НЗ) контактов | 0 |
Со съемными клеммами | Нет |
Номин. напряжение питания цепи управления Us AC 60 Гц, В | 100...300 |
Номин. коммутируем. ток, А | 63 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 100 |
Единица хранения | Штука | Штука | Коробка |
Штрих-код | 4690216497891 | 4690216497891 | 14690216497898 |
Вес брутто, кг | 0.1780 | 0.1780 | 18.5900 |
Объем, м³ | 0.00030700 | 0.00030700 | 0.03862000 |
Длина, м | 0.0960 | 0.0960 | 0.4030 |
Ширина, м | 0.0450 | 0.0450 | 0.3960 |
Высота, м | 0.0710 | 0.0710 | 0.2420 |
Описание
Описание

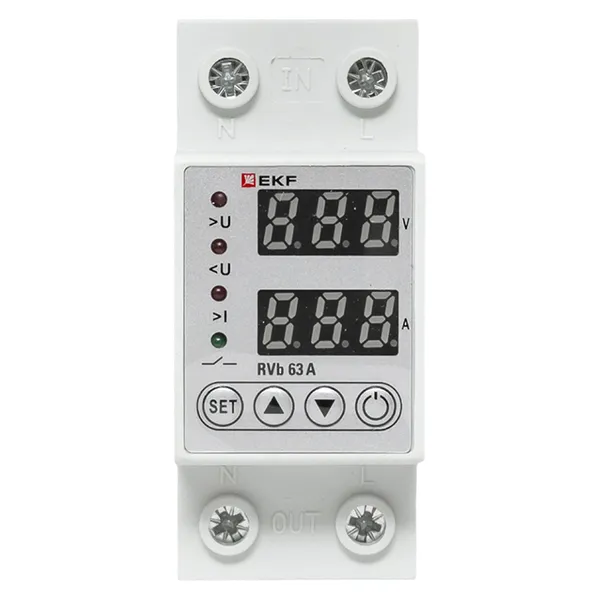

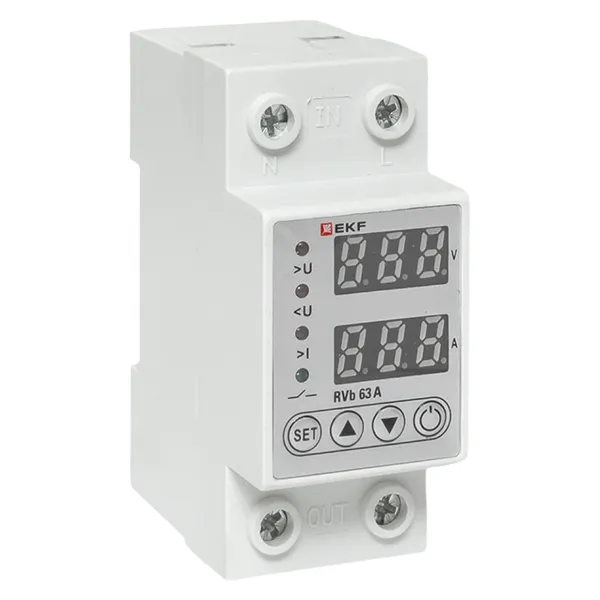

Цифровое реле напряжения и тока RVb предназначено для автоматического отключения подключенной через него нагрузки, если значение напряжения или тока в электросети выйдет за допустимые пределы. Прибор управляется микроконтроллером, который анализирует напряжение и ток в электросети и отображает текущие действующие значения на цифровых индикаторах. Коммутация нагрузки осуществляется электромагнитным реле. Допустимые пределы отключения напряжения, тока и время задержки включения устанавливаются пользователем с помощью кнопок. Значения сохраняются в энергонезависимой памяти.
Комплектация
- 1. Прибор. 2. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG 417-036.CN.02.00180 (PDF, 2.9 МБ)
Паспорта
Паспорт «Реле напряжения и тока с дисплеем RVb EKF» (PDF, 736.5 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Реле напряжения и тока с дисплеем RVb EKF» (PDF, 515.5 КБ)
Прочее
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 24.8 МБ)
3D-модели
3D-модель «Реле напряжения и тока с дисплеем RVb EKF» (STEP, 1.5 МБ)
