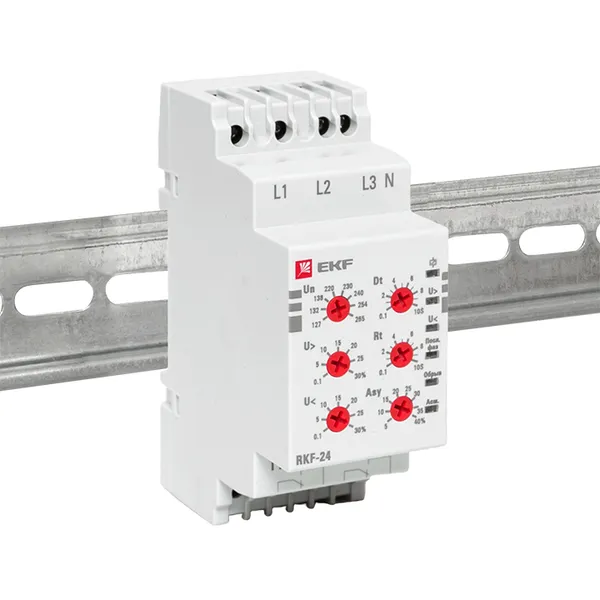

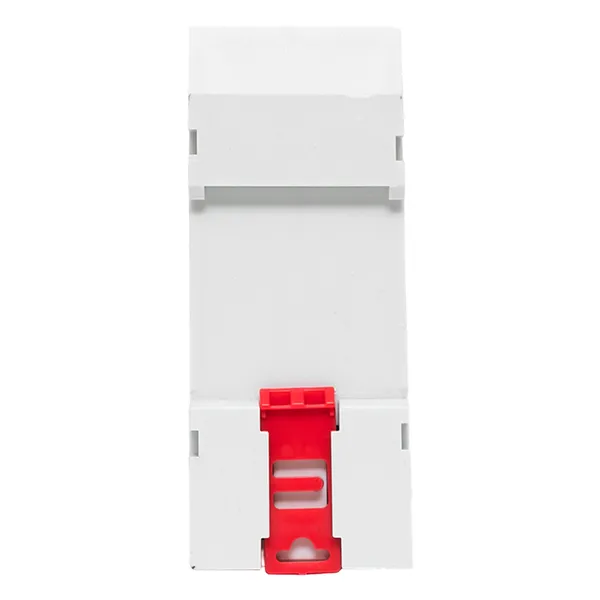

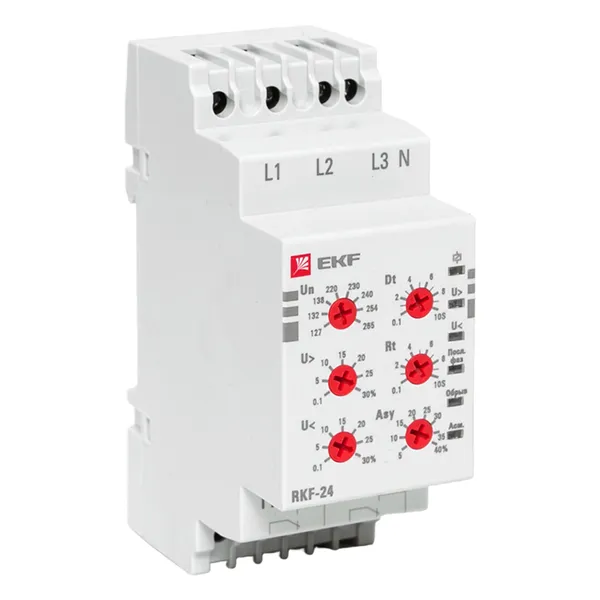

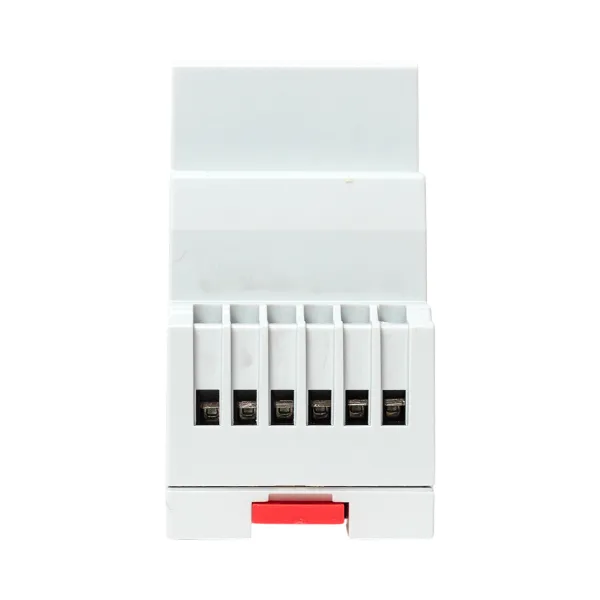

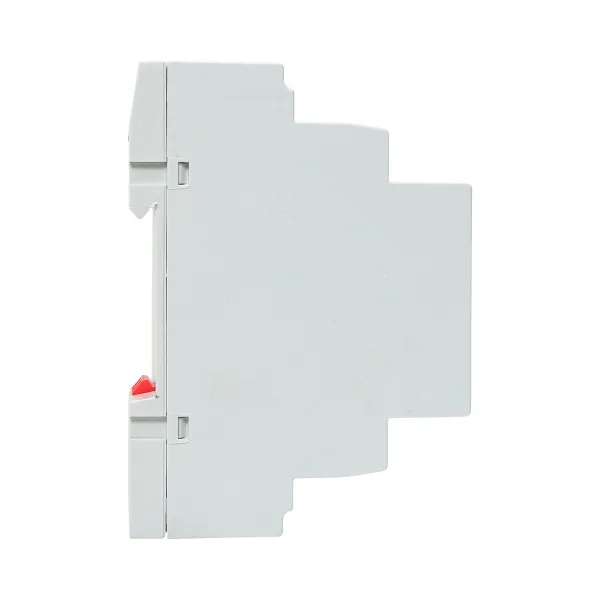

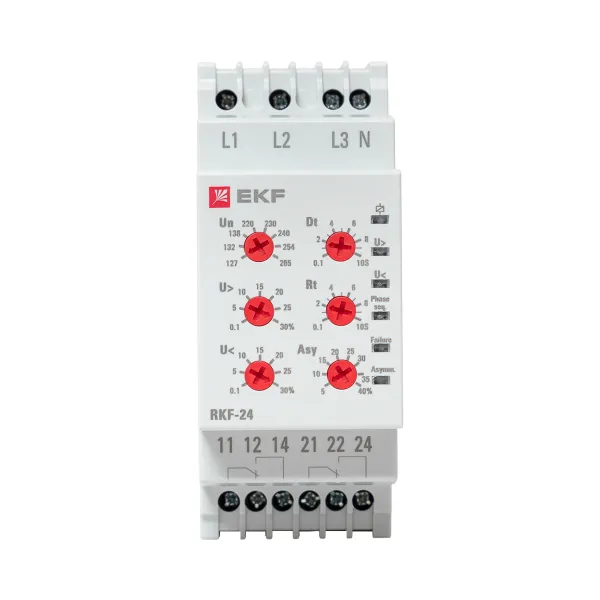

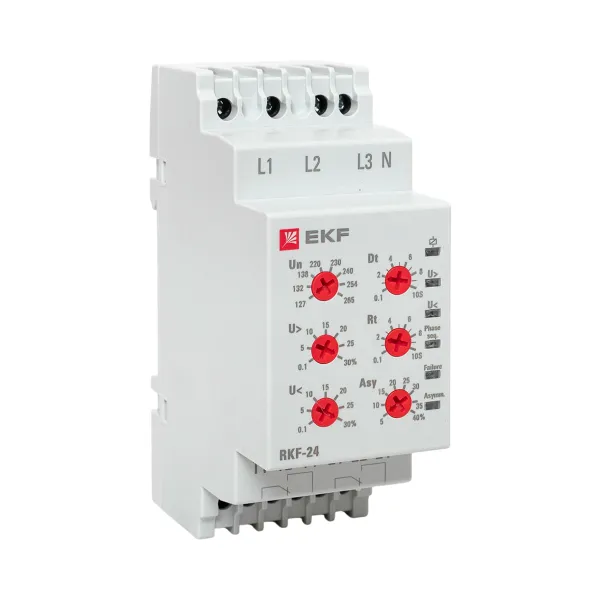

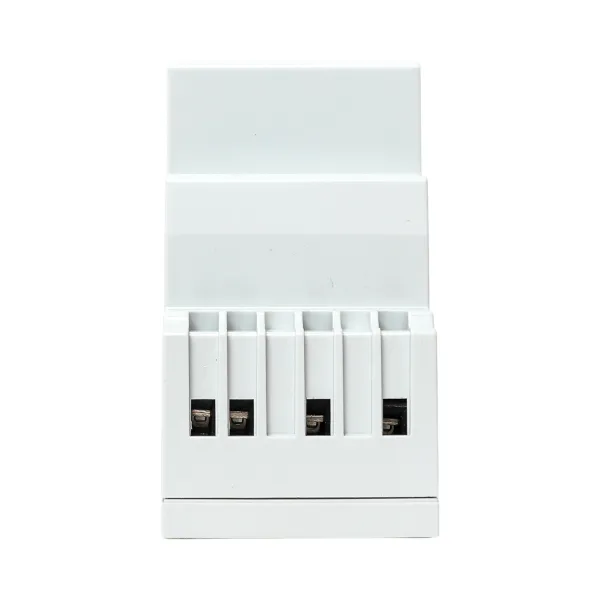

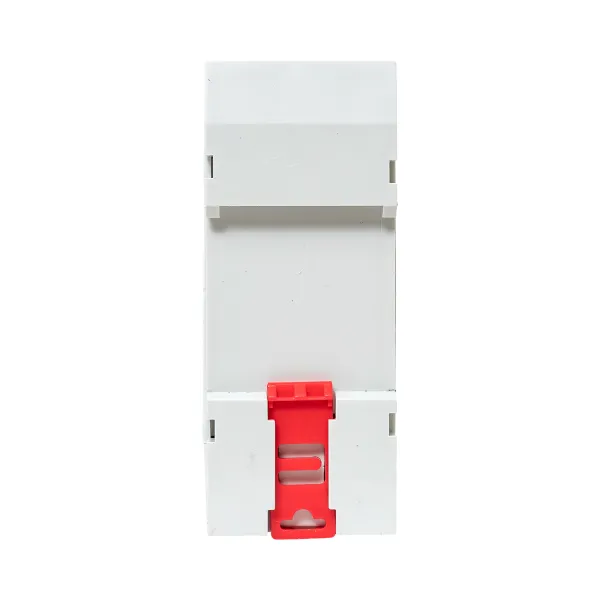

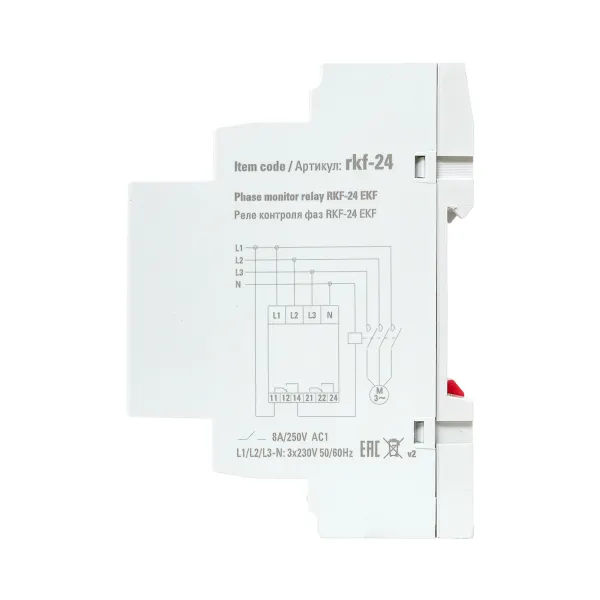

Реле контроля фаз RKF-24 EKF
/products/BF32351116FC800EE48145FD4677838D.jpg)
/products/2D87257B7EE7C6B049D2CFE4A2D84FC2.jpg)
/products/3CF11C18816AD3D969ABEE0DAFED792C.jpg)
/products/5D7DE79C969AAB6D2FB5E4614B824ACD.jpg)
/products/2CF6F98821DCDF556351B636B366CA4D.jpg)
/products/B89E105C9ABCBF461EDCE881EA745069.jpg)
/products/F7BF2C7320EB55A167A87AE9916C52E3.jpg)
/products/E5D8FAB4B38B379ED25B14C1A3C005FD.jpg)
/products/0B4793C46563537D64D294941537D112.jpg)
/products/393533975436F67CDA0B3167875F9E88.jpg)
/products/95A49B35573B5C8EC5BA84C0D3359C38.jpg)
/products/115773756C5200D322F44CADF5D063D8.jpg)
/products/BF32351116FC800EE48145FD4677838D.jpg)
/products/2D87257B7EE7C6B049D2CFE4A2D84FC2.jpg)
/products/3CF11C18816AD3D969ABEE0DAFED792C.jpg)
/products/5D7DE79C969AAB6D2FB5E4614B824ACD.jpg)
/products/2CF6F98821DCDF556351B636B366CA4D.jpg)
/products/B89E105C9ABCBF461EDCE881EA745069.jpg)
/products/F7BF2C7320EB55A167A87AE9916C52E3.jpg)
/products/E5D8FAB4B38B379ED25B14C1A3C005FD.jpg)
/products/0B4793C46563537D64D294941537D112.jpg)
/products/393533975436F67CDA0B3167875F9E88.jpg)
/products/95A49B35573B5C8EC5BA84C0D3359C38.jpg)
/products/115773756C5200D322F44CADF5D063D8.jpg)
Рекомендованная розничная цена 3 811 ₽ за шт
Базовая цена 5 082 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Регулярная
|
| Серия | PROxima |
| Контроль перекоса фаз | Да |
| Диапазон измерения напряжения, В | 89...345 |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Количество переключающих (перекидных) контактов | 2 |
| Контроль чередования фаз | Да |
| Контроль обрыва фаз | Да |
| Контроль мин. напряжения | Да |
| Контроль макс. напряжения | Да |
| Ширина, мм | 35 |
| Высота, мм | 90 |
| Глубина, мм | 65 |
| Со съемными клеммами | Нет |
| Тип подключения | Винтовое соединение |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В | 70...400 |
| Номин. напряжение питания цепи управления Us AC 60 Гц, В | 70...400 |
| Макс. задержка на включение, с | 10 |
| Мин. задержка на включение, с | 0,1 |
| Макс. задержка на отключение, с | 10 |
| Мин. задержка на отключение, с | 0,1 |
| Тип напряжения управления | AC (перемен.) |
| Гарантийный срок хранения, лет | 7 |
| Гарантийный срок эксплуатации, лет | 7 |
| Контроль мин. однофазного напряжения | Нет |
| Контроль мин. трехфазного напряжения | Да |
| Контроль макс. однофазного напряжения | Нет |
| Контроль макс. трехфазного напряжения | Да |
| Функция гистерезиса для однофазного напряжения | Нет |
| Функция гистерезиса для трехфазного напряжения | Да |
| Контроль мин. напряжения при постоян. токе | Нет |
| Контроль макс. напряжения при постоян. токе | Нет |
| Функция гистерезиса для напряжения при постоян. токе | Нет |
| Тип измеряемого напряжения | AC (перемен.) |
| Диапазон измеряемого напряжения №1, В | 155...215 |
| Диапазон измеряемого напряжения №2, В | 225...285 |
| Уровень напряжения при срабатывании, В | 155...285 |
| Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 100 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216478364 | 4690216478364 | 14690216478361 |
| Вес брутто, кг | 0.1100 | 0.1100 | 7.0000 |
| Объем, м³ | 0.00028000 | 0.00028000 | 0.03772000 |
| Длина, м | 0.0900 | 0.0900 | 0.4100 |
| Ширина, м | 0.0420 | 0.0420 | 0.4000 |
| Высота, м | 0.0740 | 0.0740 | 0.2300 |
Описание
Описание

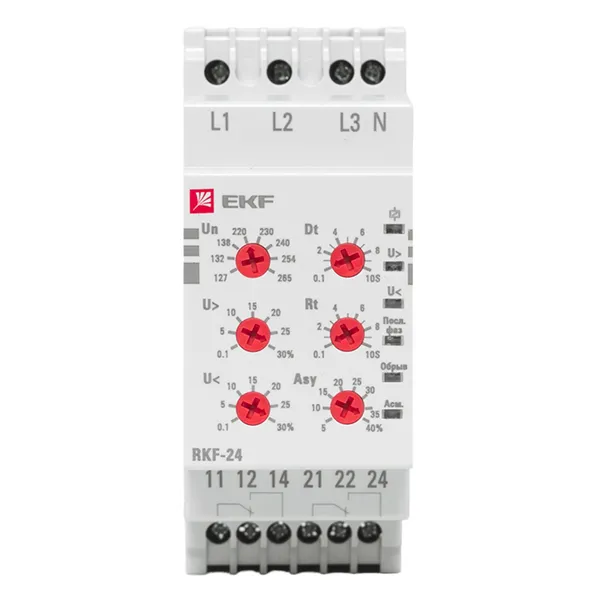

Многофункциональное реле контроля фаз RKF-24 EKF является устройством, созданным на базе микроконтроллера. Реле применяется в системах автоматизации и предназначено для высокоточного контроля качества питания трехфазной сети. 230/400 вольт переменного тока Реле контролирует следующие параметры: • отсутствие фаз; • падение напряжения; • повышение напряжения; • асимметрия напряжения с выдержкой времени срабатывания ; • чередование фаз. • контроль нейтрали. Реле позволяет регулировать как время по аварии, так и время включение в диапазоне от 0,1 до 10 секунд.

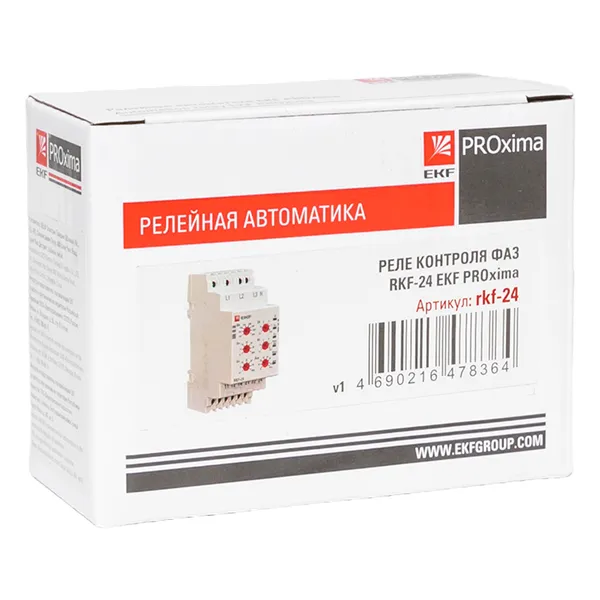

Комплектация

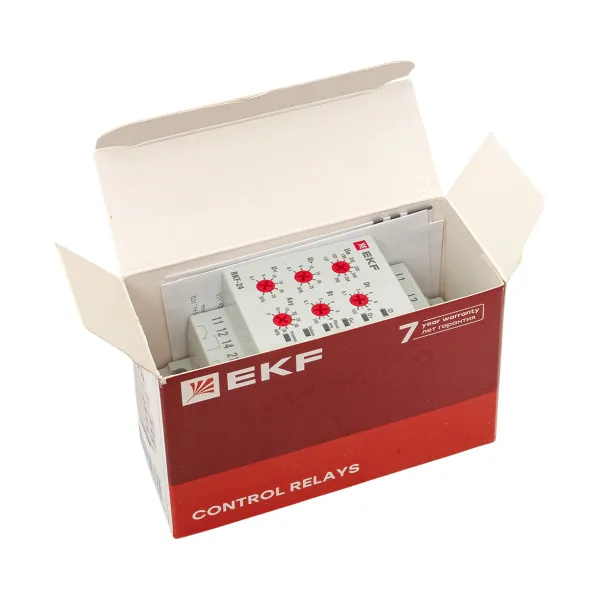

- 1. Реле контроля фаз. 2. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG 417-036.CN.02.00180 (PDF, 2.9 МБ)
Паспорта
Паспорт «Реле контроля фаз многофункциональное RKF-23/24 EKF» (PDF, 320.6 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Реле контроля фаз многофункциональное RKF-23/24 EKF» (PDF, 390.6 КБ)
3D-модели
3D-модель «Реле контроля фаз многофункциональное RKF-23/24 EKF» (STEP, 2.9 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
