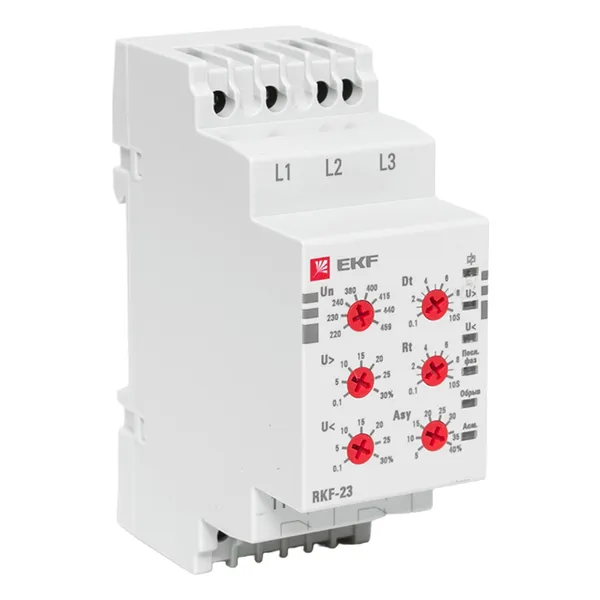

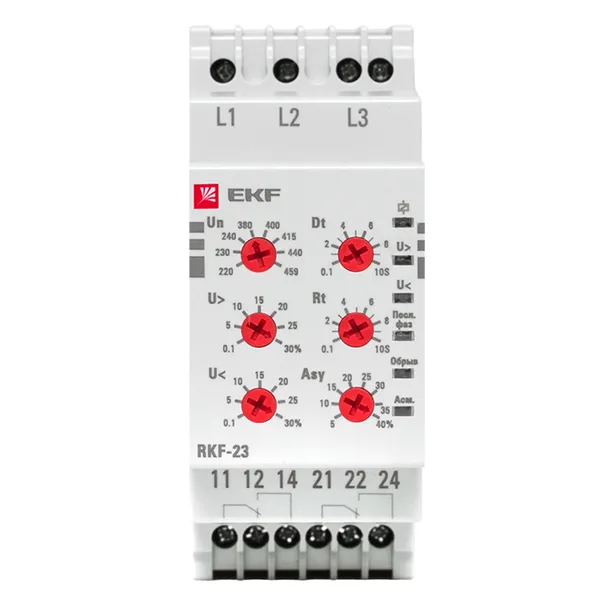

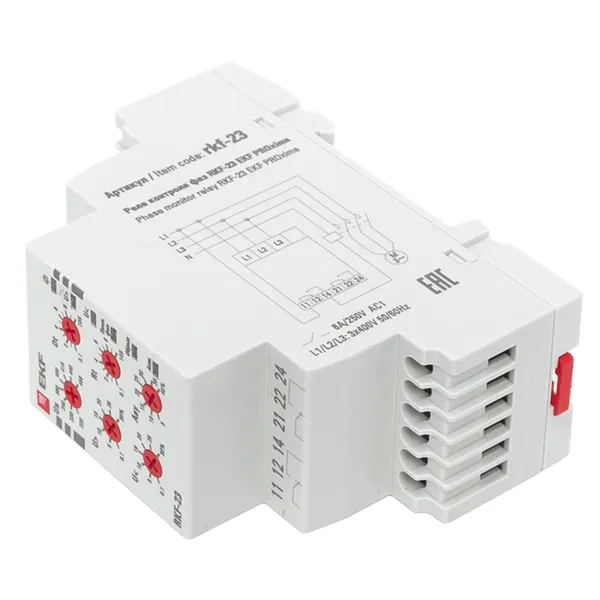

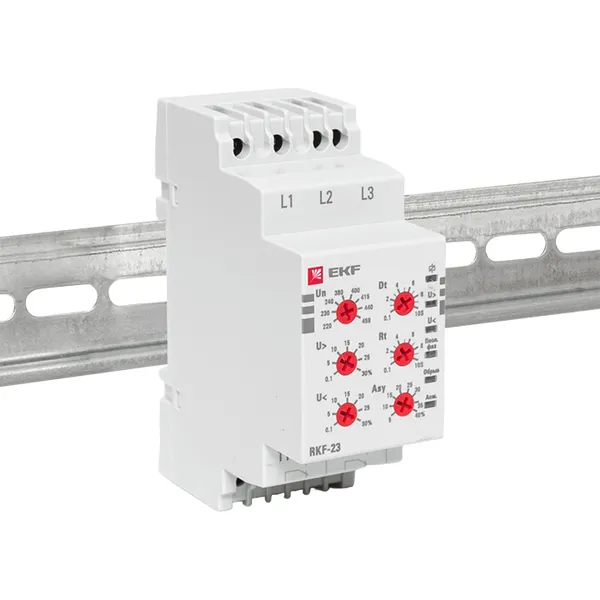

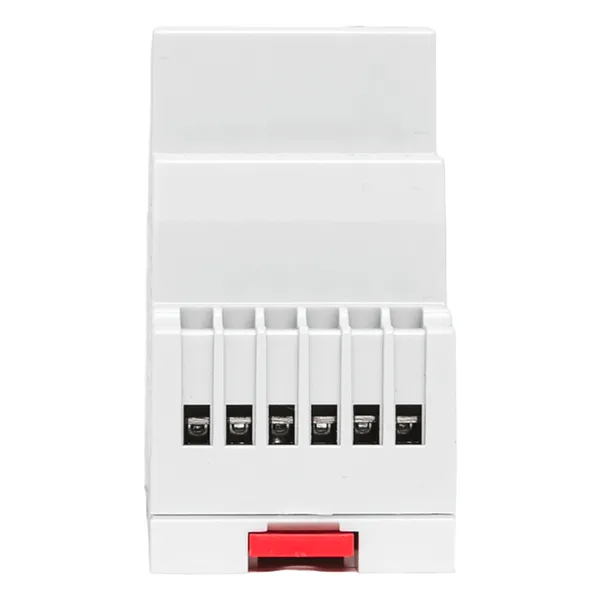

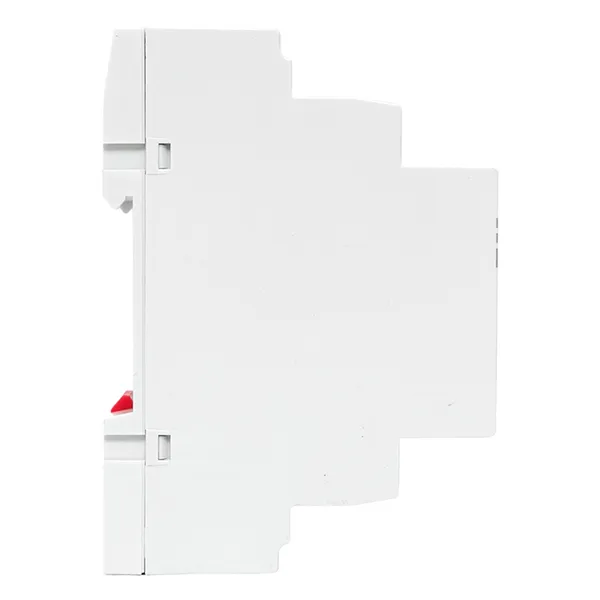

Реле контроля фаз RKF-23 EKF
/products/E6328E90ABB18AEE3B2F1EA5DB23EBC9.jpg)
/products/8DA521890BFBE4CADAF058912CE789CF.jpg)
/products/B1CD7710FAE511341E82F5DDC9B9549B.jpg)
/products/CF6C1BACAC0FF58D82675FF24678DC10.jpg)
/products/764FB96E3092D80F72C1CF1022EBD301.jpg)
/products/8312D6630F384E0F7D3A7B1674E376C7.jpg)
/products/C5BA89AA4850A8201C3686BD723B26DF.jpg)
/products/2035B8B915C8E7D3E1179C31D2E3DD34.jpg)
/products/9D71CF5A32AAAA1861A3805496BD5285.jpg)
/products/5D50AF3F3DFAE4DF250E0F6876A0C86A.jpg)
/products/E6328E90ABB18AEE3B2F1EA5DB23EBC9.jpg)
/products/8DA521890BFBE4CADAF058912CE789CF.jpg)
/products/B1CD7710FAE511341E82F5DDC9B9549B.jpg)
/products/CF6C1BACAC0FF58D82675FF24678DC10.jpg)
/products/764FB96E3092D80F72C1CF1022EBD301.jpg)
/products/8312D6630F384E0F7D3A7B1674E376C7.jpg)
/products/C5BA89AA4850A8201C3686BD723B26DF.jpg)
/products/2035B8B915C8E7D3E1179C31D2E3DD34.jpg)
/products/9D71CF5A32AAAA1861A3805496BD5285.jpg)
/products/5D50AF3F3DFAE4DF250E0F6876A0C86A.jpg)
Рекомендованная розничная цена 3 811 ₽ за шт
Базовая цена 5 082 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Регулярная
|
| Серия | PROxima |
| Контроль перекоса фаз | Да |
| Диапазон измерения напряжения, В | 154...597 |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Количество переключающих (перекидных) контактов | 2 |
| Контроль чередования фаз | Да |
| Контроль обрыва фаз | Да |
| Контроль мин. напряжения | Да |
| Контроль макс. напряжения | Да |
| Ширина, мм | 35 |
| Высота, мм | 90 |
| Глубина, мм | 65 |
| Со съемными клеммами | Нет |
| Тип подключения | Винтовое соединение |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В | 100...600 |
| Номин. напряжение питания цепи управления Us AC 60 Гц, В | 100...600 |
| Макс. задержка на включение, с | 10 |
| Мин. задержка на включение, с | 0,1 |
| Макс. задержка на отключение, с | 10 |
| Мин. задержка на отключение, с | 0,1 |
| Тип напряжения управления | AC (перемен.) |
| Гарантийный срок хранения, лет | 7 |
| Гарантийный срок эксплуатации, лет | 7 |
| Контроль мин. однофазного напряжения | Нет |
| Контроль мин. трехфазного напряжения | Да |
| Контроль макс. однофазного напряжения | Нет |
| Контроль макс. трехфазного напряжения | Да |
| Функция гистерезиса для однофазного напряжения | Нет |
| Функция гистерезиса для трехфазного напряжения | Да |
| Контроль мин. напряжения при постоян. токе | Нет |
| Контроль макс. напряжения при постоян. токе | Нет |
| Функция гистерезиса для напряжения при постоян. токе | Нет |
| Тип измеряемого напряжения | AC (перемен.) |
| Диапазон измеряемого напряжения №1, В | 225...370 |
| Диапазон измеряемого напряжения №2, В | 390...495 |
| Уровень напряжения при срабатывании, В | 225...495 |
| Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 100 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216478357 | 4690216478357 | 24690216478351 |
| Вес брутто, кг | 0.1140 | 0.1140 | 12.2310 |
| Объем, м³ | 0.00031000 | 0.00031000 | 0.04026900 |
| Длина, м | 0.1010 | 0.1010 | 0.4160 |
| Ширина, м | 0.0420 | 0.0420 | 0.2420 |
| Высота, м | 0.0730 | 0.0730 | 0.4000 |
Описание
Описание
Многофункциональное реле контроля фаз RKF-23 EKF является устройством, созданным на базе микроконтроллера. Реле применяется в системах автоматизации и предназначено для высокоточного контроля качества питания трехфазной сети. 230/400 вольт переменного тока Реле контролирует следующие параметры: • отсутствие фаз; • падение напряжения; • повышение напряжения; • асимметрия напряжения с выдержкой времени срабатывания ; • чередование фаз. Реле позволяет регулировать как время по аварии, так и время включение в диапазоне от 0,1 до 10 секунд.
Комплектация
- 1. Реле контроля фаз. 2. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG 417-036.CN.02.00180 (PDF, 2.9 МБ)
Паспорта
Паспорт «Реле контроля фаз многофункциональное RKF-23/24 EKF» (PDF, 320.6 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Реле контроля фаз многофункциональное RKF-23/24 EKF» (PDF, 390.6 КБ)
3D-модели
3D-модель «Реле контроля фаз многофункциональное RKF-23/24 EKF» (STEP, 2.9 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
