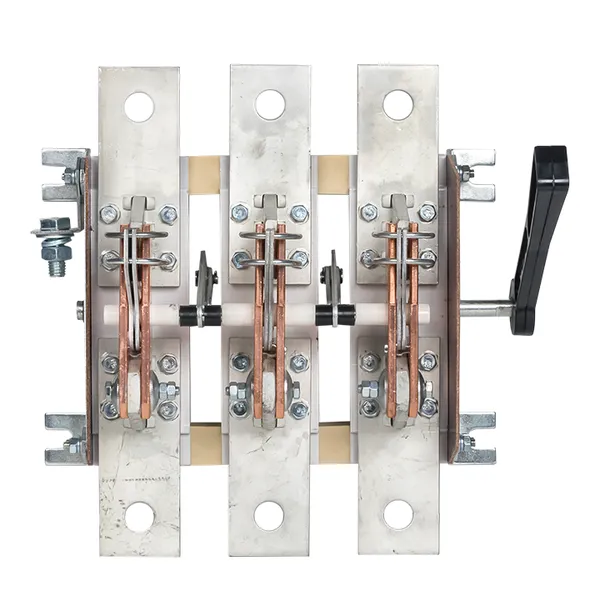

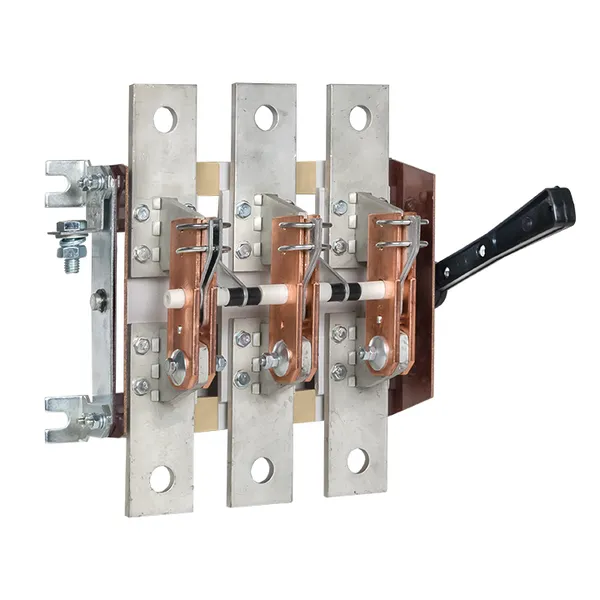

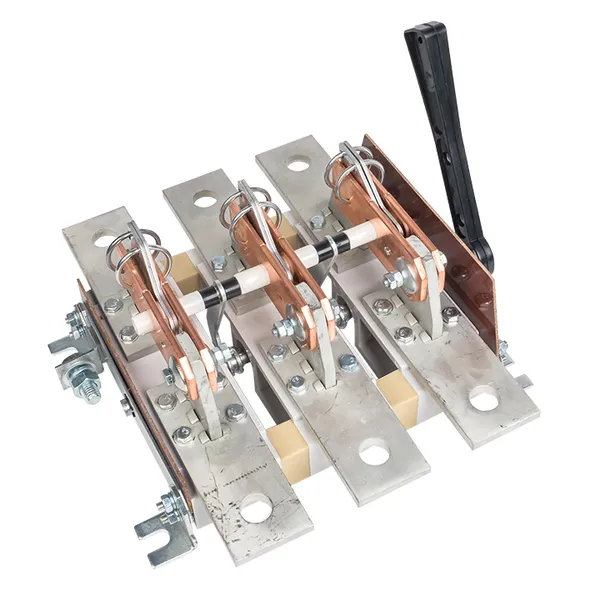

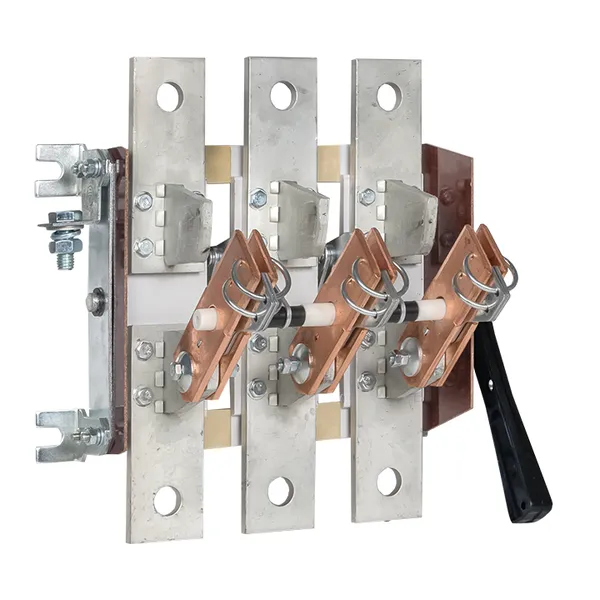

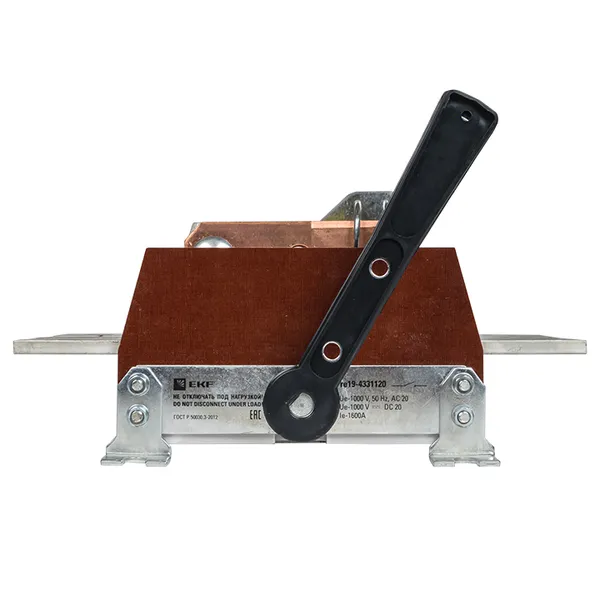

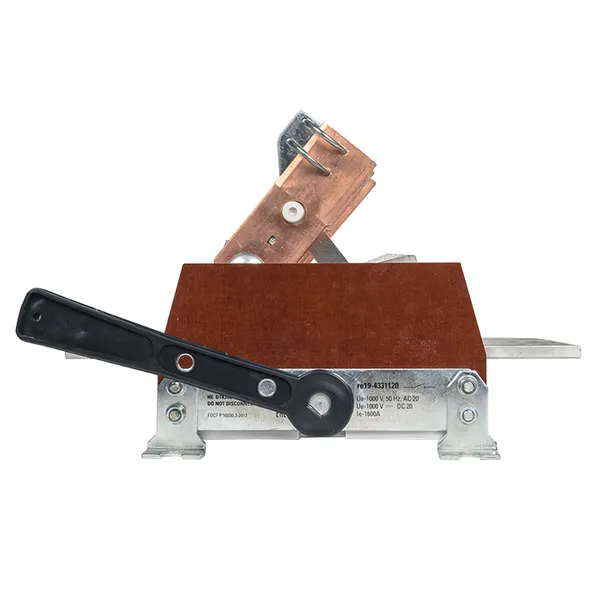

Разъединитель РЕ19-41-31120 1000А EKF
/products/C150109E540C409E718C69441EB66D4D.jpg)
/products/6F897D14CFBD66AAE84AE55B63B0EEB1.jpg)
/products/0397D862CEB6C94AE7F246568669BFA0.jpg)
/products/249549B1F9F14110409421BD3D80854A.jpg)
/products/56D81D51A363A14C7EA794F3474D0CD2.jpg)
/products/2BBFD334C7BF75C19E4B0BC83AF19C9D.jpg)
/products/C150109E540C409E718C69441EB66D4D.jpg)
/products/6F897D14CFBD66AAE84AE55B63B0EEB1.jpg)
/products/0397D862CEB6C94AE7F246568669BFA0.jpg)
/products/249549B1F9F14110409421BD3D80854A.jpg)
/products/56D81D51A363A14C7EA794F3474D0CD2.jpg)
/products/2BBFD334C7BF75C19E4B0BC83AF19C9D.jpg)
Рекомендованная розничная цена 30 059 ₽ за шт
40 079 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 1 000 |
| Условный номин. ток короткого замыкания Iq, кА | 100 |
| Номин. кратковременно выдерживаемый ток Icw, кА | 18 |
| Тип элемента управления | Рукоятка поворот. короткая (узкий хват) |
| Количество полюсов | 3 |
| Степень защиты (IP), передняя сторона | IP00 |
| С блокировкой/запираемый (-ая) | Нет |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Макс. допустимое раб. напряжение Ue AC, В | 690 |
| Номин. раб. напряжение, В | 400...1000 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество вспомогат. переключающих контактов | 0 |
| Моторный привод встроенный | Нет |
| Пригоден в качестве устройства аварийной остановки | Нет |
| Моторный привод опционально | Нет |
| Серия продукции | РЕ19 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 2 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216108643 | 4690216108643 | 14690216108640 |
| Вес брутто, кг | 8.2050 | 8.2050 | 17.0580 |
| Объем, м³ | 0.01828200 | 0.01828200 | 0.04445700 |
| Длина, м | 0.3230 | 0.3230 | 0.6480 |
| Ширина, м | 0.3310 | 0.3310 | 0.3630 |
| Высота, м | 0.1710 | 0.1710 | 0.1890 |
Описание
Описание
Разъединители серии РЕ19 EKF предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 1000 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Разъединители состоят из изоляционного основания, неподвижных и подвижных контактов, ручного привода. Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обеспечивает присоединение медных шин.
Применение
- Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- • в распределительных панелях ЩО-70;
- • вводно-распределительных устройствах ВРУ;
- • шкафах распределительных силовых ШРС;
- • главных распределительных щитах.
Комплектация
- 1. Разъединитель. 2. Крепеж. 3. Паспорт.
