Разъединитель-предохранитель РПБ-6 630А правый привод без ППН EKF Basic

Артикул скопирован

Товар снят с производства

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Техническая спецификация


Статус	Снята с производства
Номин. продолжительный ток Iu, А	630
Условный номин. ток короткого замыкания Iq, кА	32
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Количество полюсов	3
Номин. раб. напряжение, В	400...400
Степень защиты (IP), передняя сторона	IP00
Количество вспомогат. переключающих контактов	0
С блокировкой/запираемый (-ая)	Нет
Моторный привод встроенный	Нет
Тип подключения силовой электрич. цепи	Болтовое соединение
Моторный привод опционально	Нет
Подходит для напольного монтажа	Нет
Подходит для установки в распределит. щит	Да
Подходит для промежуточного монтажа	Да
Макс. допустимое раб. напряжение Ue AC, В	400
Реверсивный переключатель	Нет
Конструкция прибора	Монтаж в распределительном щите

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	1
Единица хранения	Штука	Штука	Штука
Штрих-код	4690216147697	4690216147697	4690216147697
Вес брутто, кг	8.5000	8.5000	8.5000
Объем, м³	0.02072000	0.02072000	0.02072000
Длина, м	0.1600	0.1600	0.1600
Ширина, м	0.3500	0.3500	0.3500
Высота, м	0.3700	0.3700	0.3700

Описание

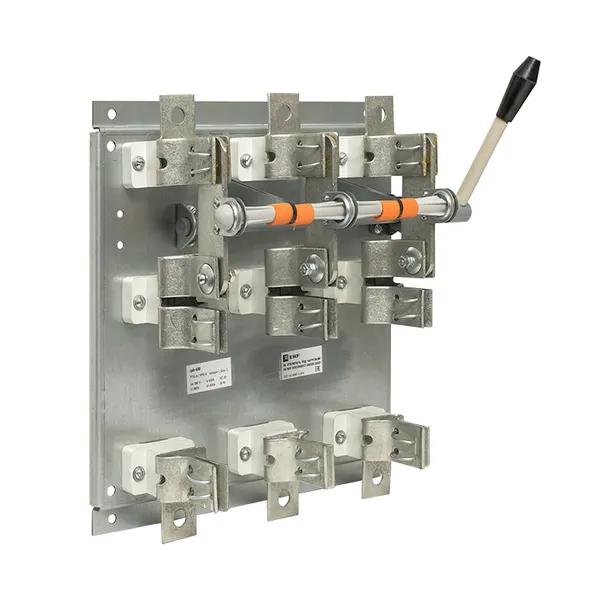

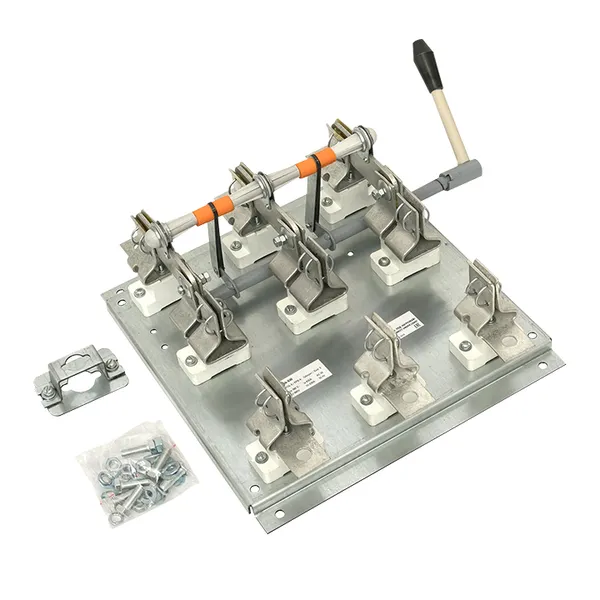

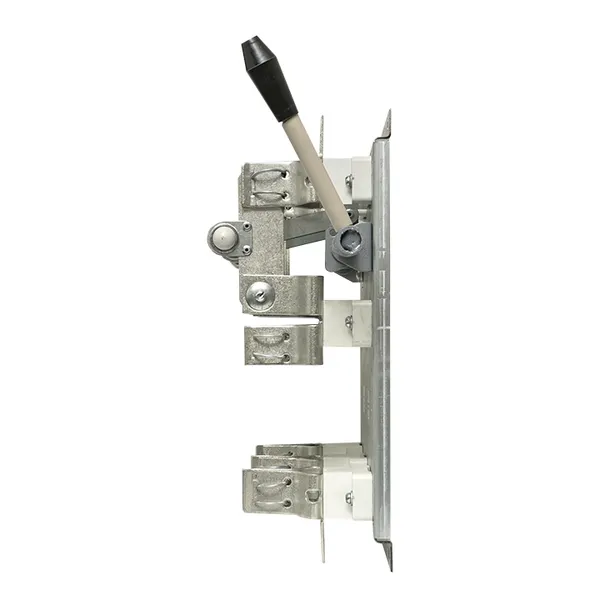

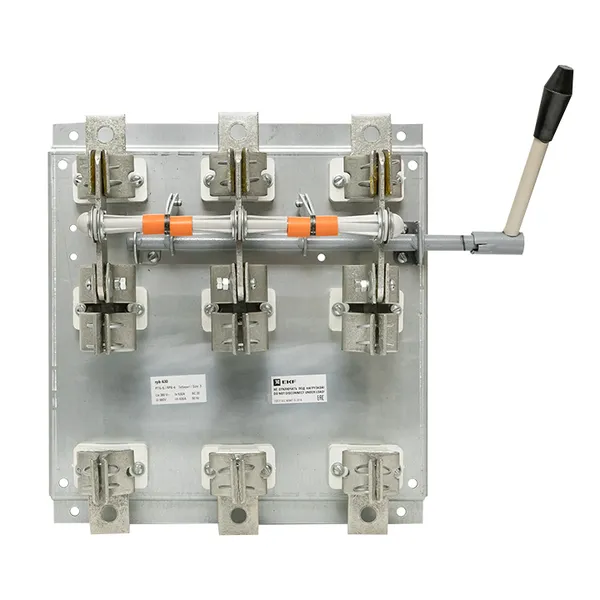

Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.

Применение

Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
• в распределительных панелях ЩО-70;
• вводно-распределительных устройствах ВРУ;
• шкафах распределительных силовых ШРС;
• главных распределительных щитах.
