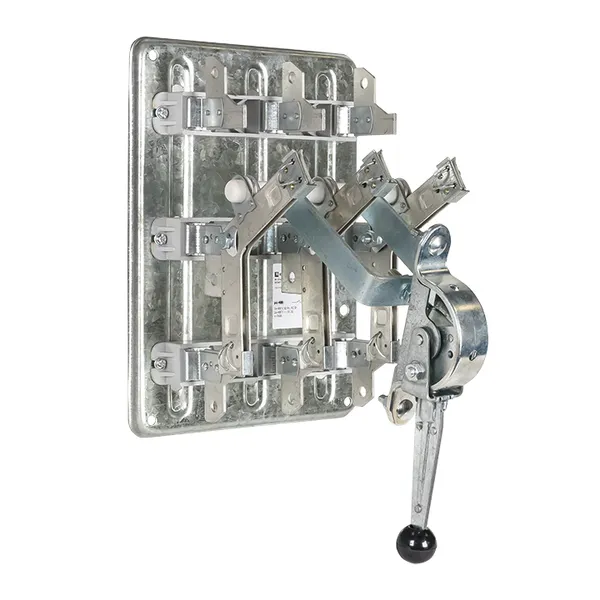

Разъединитель ПЦ-4 400А центральный привод, без ППН EKF

Артикул скопирован
Разъединитель ПЦ-4 400А центральный привод, без ППН EKF
Разъединитель ПЦ-4 400А центральный привод, без ППН EKF
Разъединитель ПЦ-4 400А центральный привод, без ППН EKF
Разъединитель ПЦ-4 400А центральный привод, без ППН EKF

Рекомендованная розничная цена 20 102 ₽ за шт

26 802 ₽ Базовая цена за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусРегулярная
Номин. продолжительный ток Iu, А400
Условный номин. ток короткого замыкания Iq, кА26
Номин. кратковременно выдерживаемый ток Icw, кА4,8
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт200
Макс. допустимое раб. напряжение Ue AC, В660
Тип подключения силовой электрич. цепиБолтовое соединение
Пригоден в качестве устройства аварийной остановкиНет
Количество полюсов3
Степень защиты (IP), передняя сторонаIP00
Номин. раб. напряжение, В400...690

Логистические параметры

Описание

Описание

Разъединители серии П на два направления предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением 380 В переменно- го тока номинальной частоты 50 и 60 Гц и 220 В постоянного тока в устройствах распределения электрической энергии. Аппараты представляют собой трехполюсные разъединители на два направления переднего присоединения проводников. В конструкции разъединителей применена контактная система ножевого типа с видимым разрывом цепи.

Применение

  • Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
  • • В распределительных панелях ЩО-70;
  • • вводно-распределительных устройствах ВРУ;
  • • шкафах распределительных силовых ШРС;
  • • главных распределительных щитах.

Комплектация

  1. 1. Разъединитель ПЦ – 1шт. 2. Крепеж – 1 комплект. 3. Паспорт – 1 шт.

Документация

Документация

Сертификаты

Сертификат соответствия ЕАЭС RU C-RU.HB26.B.01943/22 (PDF, 1.8 МБ)

Паспорта

Паспорт «Разъединители серии ПЦ EKF» (PDF, 534.3 КБ)

Мастер-каталоги

Мастер-каталог, раздел «Выключатели-разъединители ПЦ» (PDF, 197.2 КБ)

3D-модели

3D-модель «Разъединители ПЦ» (STEP, 2.7 МБ)
