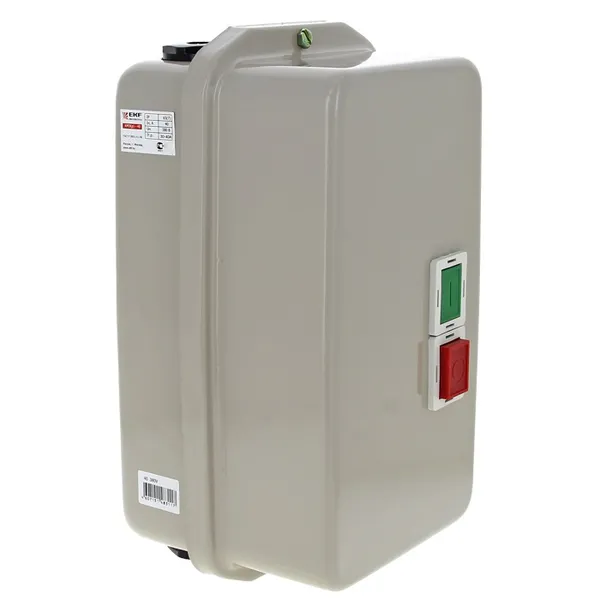

Пускатель в корпусе КМЭ 95А 230В с РТЭ Ir-80-93А IP65 EKF PROxima
/products/09A18EE76A834C59363D1218D3BC44D7.jpg)
/products/D9D48ED195E2BD23DE8BEB7BBB09BCD4.jpg)
/products/61CEFA3378B2FA2FB2D95489009E94D9.jpg)
/products/F72A61547672D89CF19C65B5B2C3034B.jpg)
/products/09A18EE76A834C59363D1218D3BC44D7.jpg)
/products/D9D48ED195E2BD23DE8BEB7BBB09BCD4.jpg)
/products/61CEFA3378B2FA2FB2D95489009E94D9.jpg)
/products/F72A61547672D89CF19C65B5B2C3034B.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Номин. раб. ток Ie, А | 93 |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В | 184...253 |
| Степень защиты (IP) | IP65 |
| Номин. коммутируем. мощность при AC-3, 400 В, кВт | 45 |
| Диапазон установки расцепителя перегрузки, А | 80...93 |
| Тип пускового устройства двигателя | Пускатель прямого пуска |
| С расцепителем короткого замыкания | Нет |
| Тип подключения силовой электрич. цепи | Винтовое соединение |
| Тип напряжения управления | AC (перемен.) |
| Поддержка протокола SERCOS | Нет |
| С предохранителем | Нет |
| Поддержка протокола INTERBUS-Safety | Нет |
| Глубина, мм | 161 |
| Поддержка протокола DeviceNet Safety | Нет |
| Количество установочных мест/ управляющих элементов | 6 |
| Поддержка протокола других шинных систем | Нет |
| Номинальный рабочий ток Ie на AC-3, 400 В, А | 93 |
| Поддержка протокола LON | Нет |
| Поддержка протокола Data-Highway | Нет |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 1 |
| Поддержка протокола SUCONET | Нет |
| Поддержка протокола PROFIsafe | Нет |
| Поддержка протокола PROFIBUS | Нет |
| Тип электр. соединения для цепей управления и вспомогат. цепей | Винтовое соединение |
| Ширина, мм | 184 |
| Поддержка протокола PROFINET CBA | Нет |
| Поддержка протокола Foundation Fieldbus | Нет |
| Поддержка протокола PROFINET IO | Нет |
| Защита от перегрузки с температурной компенсацией | Нет |
| Поддержка протокола ASI | Нет |
| Поддержка протокола SafetyBUS p | Нет |
| Подходит для аварийной остановки | Да |
| Температура окружающей среды, верхний предел, °C | 40 |
| Высота, мм | 312 |
| Поддержка протокола INTERBUS | Нет |
| Поддержка протокола CAN | Нет |
| Поддержка протокола EtherNet/IP | Нет |
| Возможность монтажа на рейку | Нет |
| Поддержка протокола TCP/IP | Нет |
| Возможность перезапуска | Да |
| Поддержка протокола MODBUS | Нет |
| Количество световых индикаторов | 0 |
| Поддержка протокола AS-Interface Safety at Work | Нет |
| Класс координации согласно IEC 60947-4-3 | Класс 2 |
| С трансформатором | Нет |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 1 |
| Номинальная рабочая мощность при AC-3, 230 В, 3-фазная, кВт | 22 |
| Номинальный условный ток короткого замыкания, тип 2, 400 В, А | 5 000 |
| Поддержка протокола DeviceNet | Нет |
| Класс защиты | Класс 10 |
| Серия | PROxima |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 4 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4607151486279 | 4607151486279 | 34607151486270 |
| Вес брутто, кг | 4.3750 | 4.3750 | 16.7000 |
| Объем, м³ | 0.01285200 | 0.01285200 | 0.05677200 |
| Длина, м | 0.3400 | 0.3400 | 0.4150 |
| Ширина, м | 0.1800 | 0.1800 | 0.3600 |
| Высота, м | 0.2100 | 0.2100 | 0.3800 |
Описание
Описание
Пускатель магнитный КМЭ EKF PROxima является комплектным устройством, состоящим из малогабаритного контактора КМЭ, теплового реле РТЭ, оболочки с сальниками и кнопок управления. Пускатели предназначены для дистанционного пуска непосредственным подключением к сети и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 400 В, а также для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз. При применении контакторов КМЭ 0910 – КМЭ 3210 используется пластиковый корпус, контакторов КМЭ 4011 – КМЭ 9511 – металлическая оболочка.
Комплектация
- 1. Пускатель в корпусе реверсивные КМЭ с РТЭ IP44 EKF PROxima. 2. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417-045.CN.02.00952 (PDF, 1.8 МБ)
Паспорта
Паспорт «Пускатель в корпусе КМЭ IP65 КМ PROXIMA» (PDF, 287.7 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Пускатель в корпусе КМЭ с РТЭ IP65 EKF PROxima» (PDF, 386.7 КБ)
Технические характеристики
Габаритные и установочные размеры (PDF, 78.3 КБ)
3D-модели
3D-модели «Пускатели магнитные КМЭ в корпусе IP65 9-95А EKF PROxima» (STEP, 1.0 МБ)
