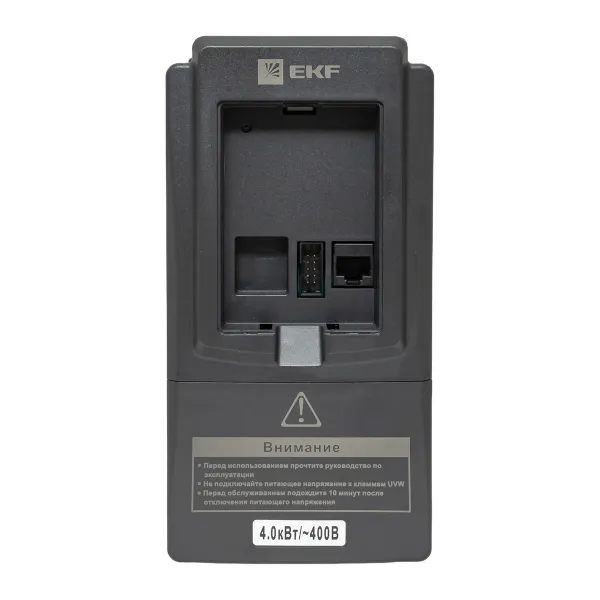

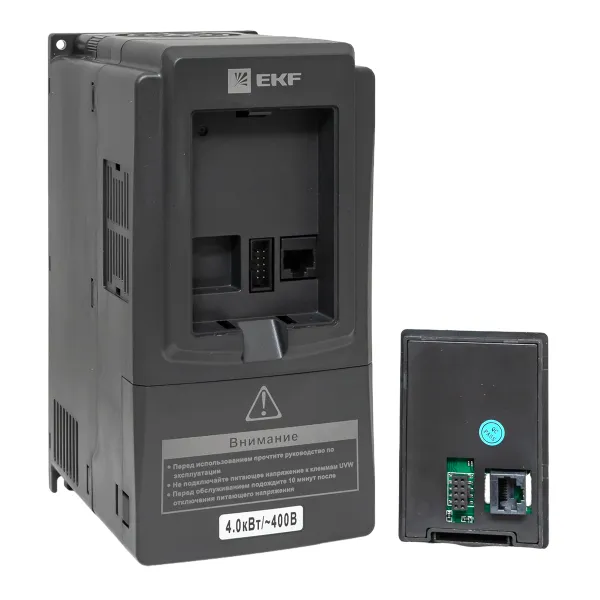

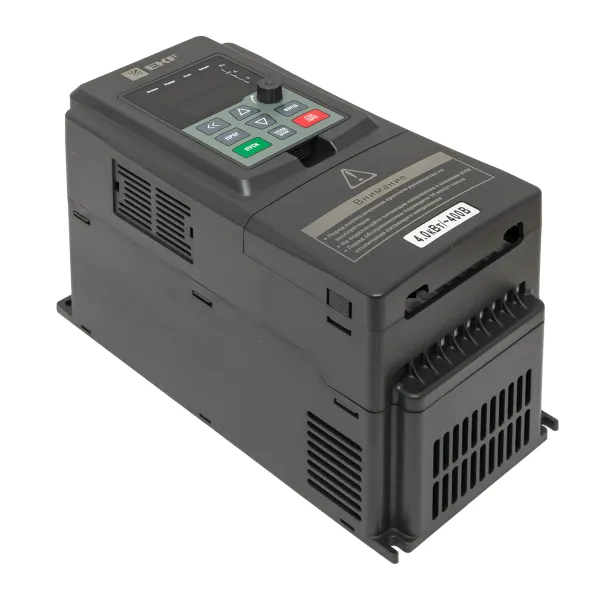

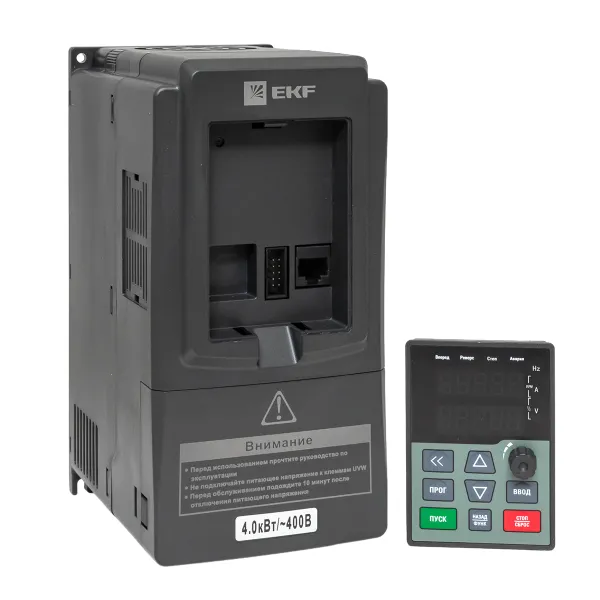

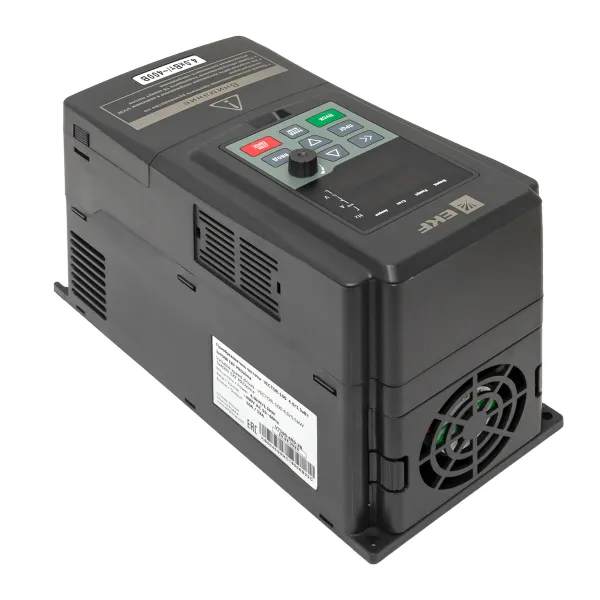

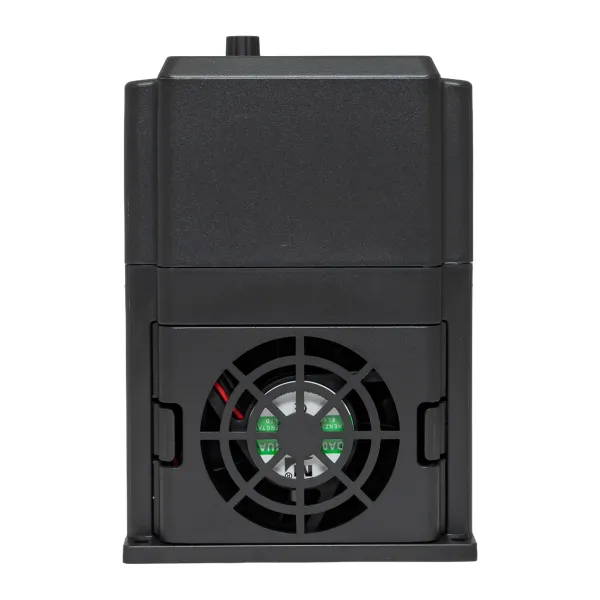

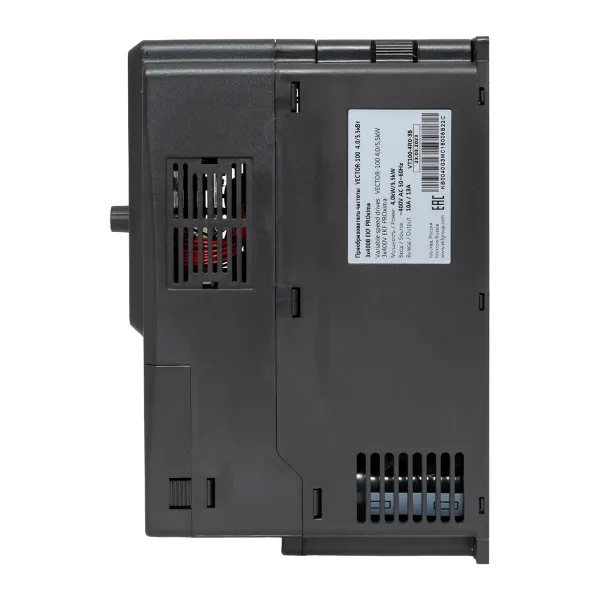

Преобразователь частоты 4/5,5кВт 3x400В VECTOR-100 EKF PROxima
/products/7B4327EB2676542C52C1A722A9B97FBD.jpg)
/products/E52E599E1113F0F386334F9D25805874.jpg)
/products/A7F5FCE475F795ABB96A04ADD381D87E.jpg)
/products/936C53A6E73F2A5F426B583FFEDA34DF.jpg)
/products/CF243EC8E02E5A2134F8AF0DB50CB897.jpg)
/products/FDF826B02B53CCFA8F30DB4D2F5AD38D.jpg)
/products/7FDD73FC1AF017B8225C6B77FCAB2D92.jpg)
/products/921873FA388AE6BB95FCBA9B9A471356.jpg)
/products/42091FD47BACAF00CFEB3C57410043A6.jpg)
/products/E5B50CE48A95D42A5A48606C97F157F0.jpg)
/products/B930CA19A9D88B20234E360B749EDB6E.jpg)
/products/E29F0D05415B2628977B0D7F16278827.jpg)
/products/483D157865FCB4754B157BD31721F353.jpg)
/products/1A12988DABC177651AFE4E0BD5EFE09E.jpg)
/products/2188EF13BEEB0944678A92D63B224D0A.jpg)
/products/5EA79A7D558CF64AE9219907DC12EF9C.jpg)
/products/A124A3813FE4BC2F1D21EF72F57A3491.jpg)
/products/89A77A8ABCB945DF15E0A034207561DA.jpg)
/products/CB885F2E77426499CBD41879F996973B.jpg)
/products/E1BF2336979204E5AF7FCBDD806B1EB0.jpg)
/products/1BC7FECD6A5901AB16E0ACAE03FB92A8.jpg)
/products/659BBACF9E035E0A867329917B5ABAFF.jpg)
/products/7B4327EB2676542C52C1A722A9B97FBD.jpg)
/products/E52E599E1113F0F386334F9D25805874.jpg)
/products/A7F5FCE475F795ABB96A04ADD381D87E.jpg)
/products/936C53A6E73F2A5F426B583FFEDA34DF.jpg)
/products/CF243EC8E02E5A2134F8AF0DB50CB897.jpg)
/products/FDF826B02B53CCFA8F30DB4D2F5AD38D.jpg)
/products/7FDD73FC1AF017B8225C6B77FCAB2D92.jpg)
/products/921873FA388AE6BB95FCBA9B9A471356.jpg)
/products/42091FD47BACAF00CFEB3C57410043A6.jpg)
/products/E5B50CE48A95D42A5A48606C97F157F0.jpg)
/products/B930CA19A9D88B20234E360B749EDB6E.jpg)
/products/E29F0D05415B2628977B0D7F16278827.jpg)
/products/483D157865FCB4754B157BD31721F353.jpg)
/products/1A12988DABC177651AFE4E0BD5EFE09E.jpg)
/products/2188EF13BEEB0944678A92D63B224D0A.jpg)
/products/5EA79A7D558CF64AE9219907DC12EF9C.jpg)
/products/A124A3813FE4BC2F1D21EF72F57A3491.jpg)
/products/89A77A8ABCB945DF15E0A034207561DA.jpg)
/products/CB885F2E77426499CBD41879F996973B.jpg)
/products/E1BF2336979204E5AF7FCBDD806B1EB0.jpg)
/products/1BC7FECD6A5901AB16E0ACAE03FB92A8.jpg)
/products/659BBACF9E035E0A867329917B5ABAFF.jpg)
Рекомендованная розничная цена 22 249 ₽ за шт
29 665 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Сетевое напряжение, В | 340...460 |
| Количество вход. фаз | 3 |
| Частота сети | 50/60 Гц |
| Макс. выходное напряжение, В | 400 |
| Макс. частота на выходе, Гц | 600 |
| Количество выход. фаз | 3 |
| Количество цифров. входов | 5 |
| Количество цифров. выходов | 2 |
| Количество аналог. входов | 2 |
| Количество аналог. выходов | 1 |
| Количество HW-интерфейсов RS-485 | 1 |
| Поддержка протокола MODBUS | Да |
| Наличие тормозного модуля | Да |
| Степень защиты (IP) | IP20 |
| Ширина, мм | 130 |
| Высота, мм | 264 |
| Глубина, мм | 153 |
| С возможностью подключения ПК (персонального компьютера) | Да |
| Тип преобразователя | Непосредственный преобразователь |
| С встроенными тормозными сопротивлениями | Нет |
| Допускается применение в промышленной зоне | Да |
| Прямой контакт | Да |
| Гарантийный срок эксплуатации, лет | 3 |
| Производитель | EKF |
| Наличие сертификата ТРТС | Да |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок хранения, лет | 3 |
| Срок службы, лет | 7 |
| Серия продукции | VECTOR-100 |
| Поддержка протокола PROFINET | Нет |
| Поддержка протокола EtherCAT | Нет |
| Поддержка MODBUS | Да |
| Поддержка PROFIBUS | Нет |
| Номинальный выходной ток, линейная нагрузка, А | 10 |
| Макс. выход. мощность при линейной нагрузке при номин. выход. напряжении, кВт | 4 |
| С блоком управления | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 8 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216121574 | 4690216121574 | 34690216121575 |
| Вес брутто, кг | 1.9560 | 1.9560 | 16.5220 |
| Объем, м³ | 0.00793300 | 0.00793300 | 0.07504100 |
| Длина, м | 0.2680 | 0.2680 | 0.5490 |
| Ширина, м | 0.1480 | 0.1480 | 0.3270 |
| Высота, м | 0.2000 | 0.2000 | 0.4180 |
Описание
Применение
- Общепромышленные преобразователи частоты VECTOR EKF применяются в системах автоматизации вентиляции, насосного оборудования, в системах электроприводов конвейеров и т.д. Обеспечивают:
- • плавный пуск электродвигателя;
- • регулирование частоты вращения электродвигателя;
- • защиту электродвигателя от перегрузок;
- • уменьшение пусковых токов;
- • преобразование однофазной сети в трехфазную (однофазные преобразователи).

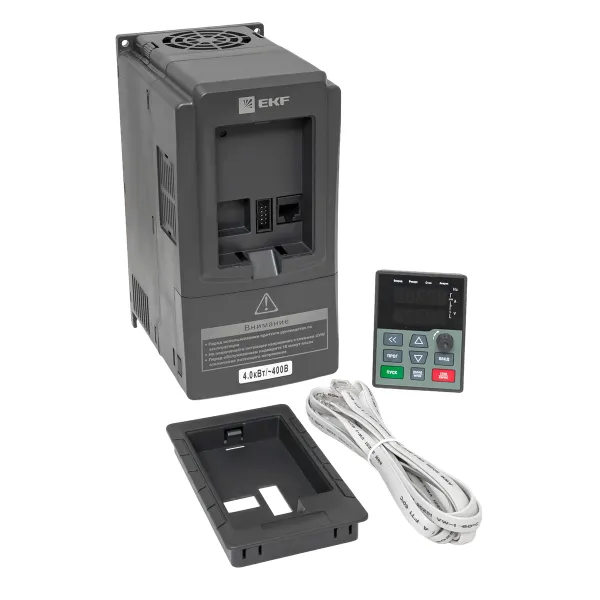

Комплектация

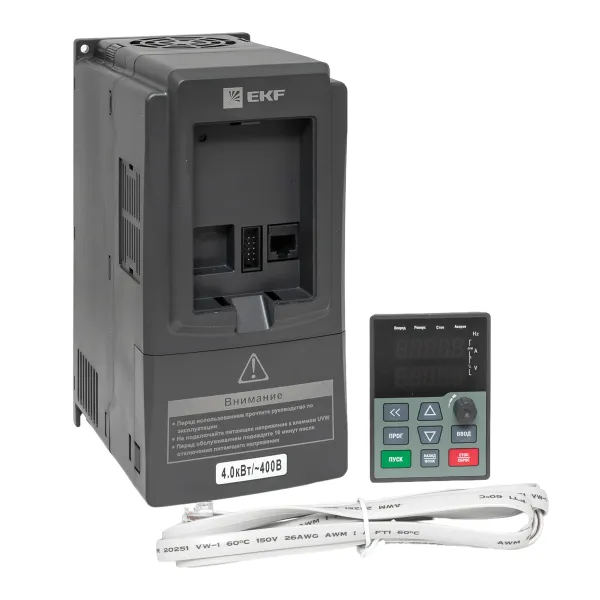

- 1. Преобразователь частоты 2. Паспорт 3. Руководство по эксплуатации
Документация и ПО
Документация и ПО
Сертификаты
Сертификат соответствия ЕАЭС KG417-046.CN.02.07946 (PDF, 265.7 КБ)
Паспорта
Паспорт (PDF, 1.0 МБ)
Мастер-каталоги
Мастер-каталог, раздел «Преобразователь частоты 400/450кВт 3х400В VECTOR-100 EKF PROxima» (PDF, 633.3 КБ)
Прочее
Конфигуратор для преобразователя частоты VECTOR (ZIP, 3.1 МБ)
Инструкции
Руководство по эксплуатации «Преобразователь частоты VECTOR-100» (PDF, 4.8 МБ)
Программное обеспечение
Конфигуратор для преобразователя частоты VECTOR (RAR, 4.9 МБ)
3D-модели
3D модель Преобразователи частоты EKF PROxima (ZIP, 1.2 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Файлы для скачивания
Организация переключения между ручным и автоматическим режимом (PDF, 103.3 КБ)
Конфигурация для ArOPC (CFX, 18.3 КБ)
Управление преобразователем при помощи внешних сигналов (PDF, 158.4 КБ)
Настройка работы по встроенному упрощенному ПЛК (PDF, 145.8 КБ)
Базовые настройки двигателя (PDF, 104.6 КБ)
Шаблон проекта для Pro-Logic (GPC, 2.7 КБ)
Варианты двухпроводного и трехпроводного управления преобразователем через клеммы (PDF, 182.8 КБ)
Коммуникация по Modbus (PDF, 196.0 КБ)
Прошивки PRO-Screen для VECTOR-100 (ZIP, 17.0 МБ)
Шаблон для коммуникации через Node-Red (JSON, 65.5 КБ)
Настройка работы по ПИД регулятору для поддержания давления (PDF, 233.4 КБ)
Настройка работы по ПИД регулятору для поддержания температуры (PDF, 234.3 КБ)
Настройка работы по ступенчатому заданию (PDF, 190.9 КБ)
Подключение нескольких двигателей (PDF, 109.1 КБ)
Управление преобразователем кнопками и потенциометром на панели (PDF, 135.7 КБ)
