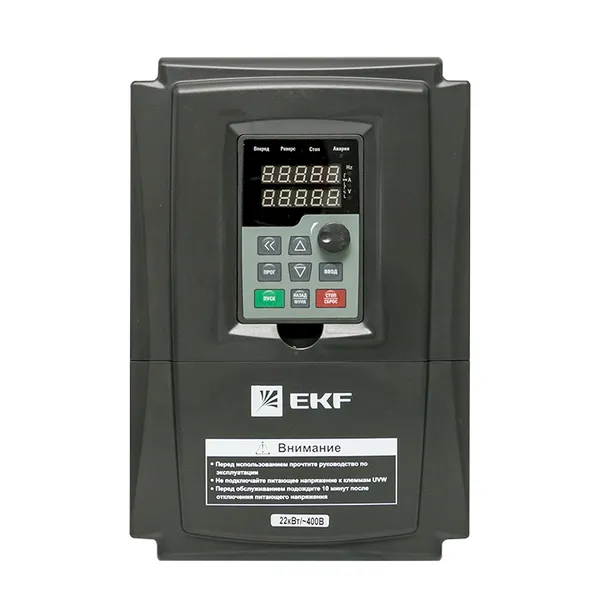

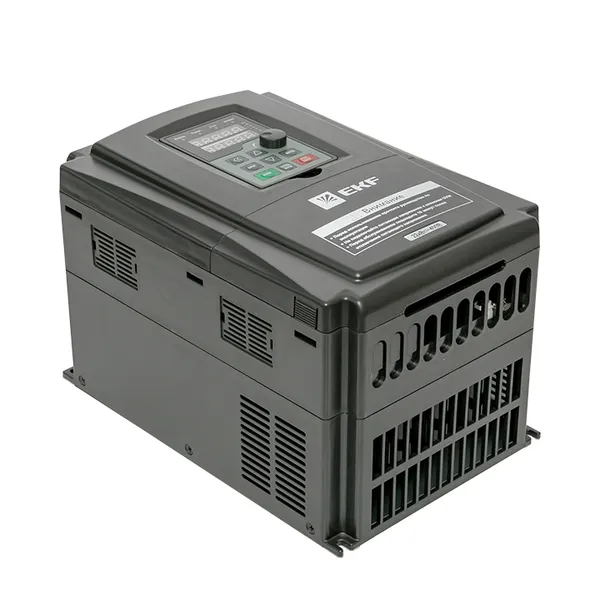

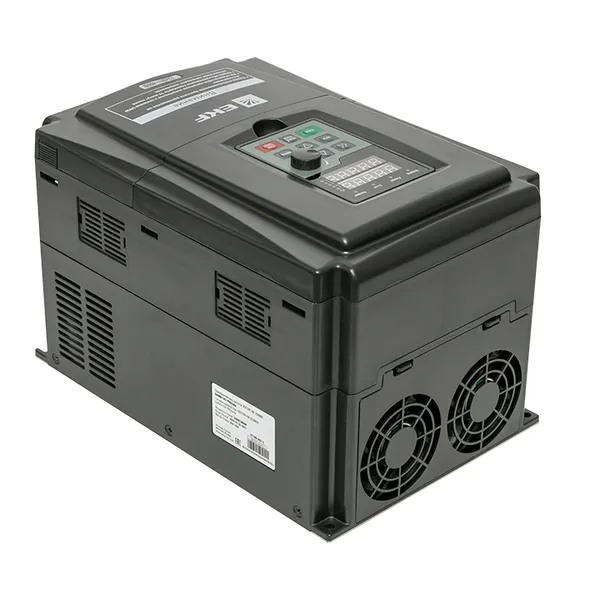

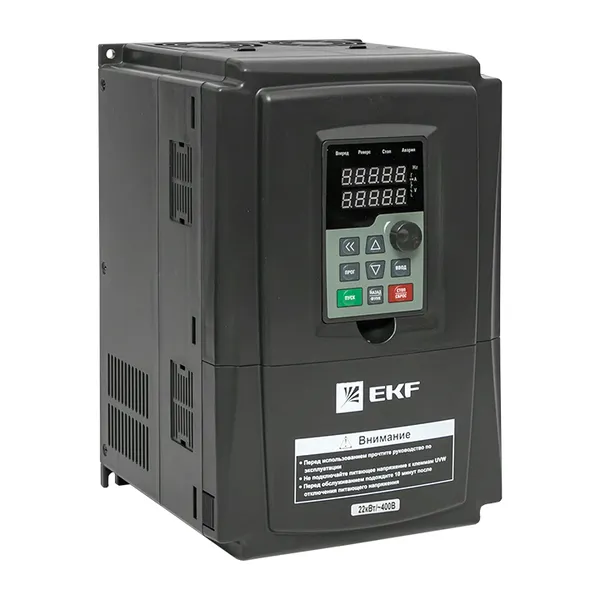

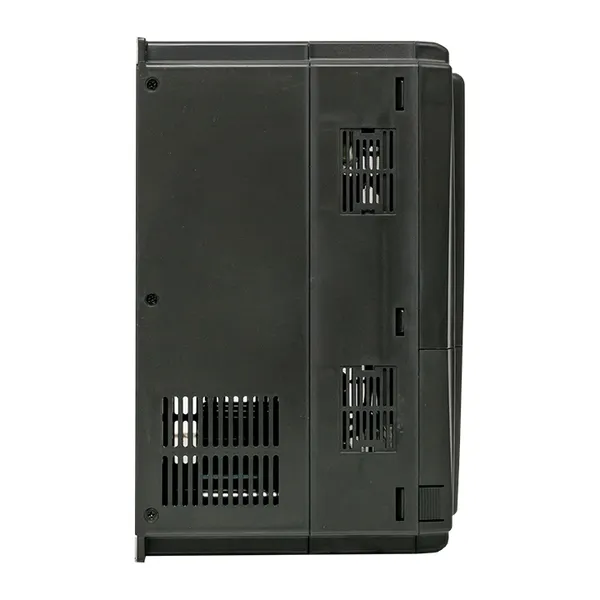

Преобразователь частоты 18/22кВт 3х400В VECTOR-100 EKF PROxima
/products/99C4458906BAA2D7AFFD455492420059.jpg)
/products/EE869B9549D7F914390F1EF0805727B8.jpg)
/products/079CF26FEB0B410DD77B028C7478E006.jpg)
/products/97846333A631E828EBBBA576B6AEC8B7.jpg)
/products/052F6B6A63A9FEEA11264DC0276117D9.jpg)
/products/2081BCF5F84DB2D54284F62C6B787BA8.jpg)
/products/8266895C5DE782783644074D4ECA3508.jpg)
/products/99C4458906BAA2D7AFFD455492420059.jpg)
/products/EE869B9549D7F914390F1EF0805727B8.jpg)
/products/079CF26FEB0B410DD77B028C7478E006.jpg)
/products/97846333A631E828EBBBA576B6AEC8B7.jpg)
/products/052F6B6A63A9FEEA11264DC0276117D9.jpg)
/products/2081BCF5F84DB2D54284F62C6B787BA8.jpg)
/products/8266895C5DE782783644074D4ECA3508.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Сетевое напряжение, В | 340...460 |
| Количество вход. фаз | 3 |
| Частота сети | 50/60 Гц |
| Макс. выходное напряжение, В | 400 |
| Макс. частота на выходе, Гц | 600 |
| Количество выход. фаз | 3 |
| Количество цифров. входов | 5 |
| Количество цифров. выходов | 4 |
| Количество аналог. входов | 2 |
| Количество аналог. выходов | 2 |
| Количество HW-интерфейсов RS-485 | 1 |
| Поддержка протокола MODBUS | Да |
| Наличие тормозного модуля | Нет |
| Степень защиты (IP) | IP20 |
| Ширина, мм | 211 |
| Высота, мм | 313 |
| Глубина, мм | 202 |
| С блоком управления | Да |
| С возможностью подключения ПК (персонального компьютера) | Да |
| Тип преобразователя | Непосредственный преобразователь |
| С встроенными тормозными сопротивлениями | Нет |
| Макс. выход. мощность при линейной нагрузке при номин. выход. напряжении, кВт | 18 |
| Прямой контракт | Да |
| Гарантийный срок эксплуатации | 3 года |
| Гарантийный срок хранения | 3 года |
| Срок службы, лет | 7 |
| Производитель | EKF |
| Наличие сертификата ТРТС | Да |
| Есть штрихкод на каждой штуке товара | Да |
| Серия продукции | VECTOR-100 |
| Поддержка протокола PROFINET | Нет |
| Поддержка протокола EtherCAT | Нет |
| Поддержка MODBUS | Да |
| Поддержка PROFIBUS | Нет |
| Номинальный выходной ток, линейная нагрузка, А | 37 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 2 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216121628 | 4690216121628 | 14690216121625 |
| Вес брутто, кг | 16.0000 | 16.0000 | 32.0000 |
| Объем, м³ | 0.07481250 | 0.07481250 | 0.09951000 |
| Длина, м | 0.3750 | 0.3750 | 0.5350 |
| Ширина, м | 0.5250 | 0.5250 | 0.3000 |
| Высота, м | 0.3800 | 0.3800 | 0.6200 |
Описание
Описание
Общепромышленные преобразователи частоты VEKTOR-100 EKF PROxima обеспечивают точное поддержание скорости вращения двигателя в зависимости от внешних факторов, а также обеспечивают снижение потребления электроэнергии на 30 и более процентов. Выпускаются на номинальные мощности от 0,4 до 400 кВт. Применяются в системах автоматизации вентиляции, насосного оборудования, в системах электроприводов конвейеров и т.д. Обеспечивают плавный пуск электродвигателя и регулирование частоты его вращения; защиту электродвигателя от перегрузок; уменьшение пусковых токов; преобразование однофазной сети в трехфазную (однофазные преобразователи).
Промо-страница продуктаПрименение
- Общепромышленные преобразователи частоты VECTOR EKF применяются в системах автоматизации вентиляции, насосного оборудования, в системах электроприводов конвейеров и т.д. Обеспечивают:
- • плавный пуск электродвигателя;
- • регулирование частоты вращения электродвигателя;
- • защиту электродвигателя от перегрузок;
- • уменьшение пусковых токов;
- • преобразование однофазной сети в трехфазную (однофазные преобразователи).
Комплектация
- 1. Преобразователь частоты 2. Паспорт 3. Руководство по эксплуатации
Документация и ПО
Документация и ПО
Сертификаты
Сертификат (PDF, 254.0 КБ)
Паспорта
Паспорт (PDF, 1.0 МБ)
Мастер-каталоги
Преобразователь частоты 400/450кВт 3х400В VECTOR-100 EKF PROxima (PDF, 633.3 КБ)
Прочее
Конфигуратор для преобразователя частоты VECTOR (ZIP, 3.1 МБ)
Руководства
Руководство пользователя Vector 100 (PDF, 4.8 МБ)
Программное обеспечение
Конфигуратор для преобразователя частоты VECTOR (RAR, 4.9 МБ)
3D-модели
3D модель Преобразователи частоты EKF PROxima (ZIP, 1.2 МБ)
Файлы для скачивания
Коммуникация по Modbus (PDF, 196.0 КБ)
Прошивки PRO-Screen для VECTOR-100 (ZIP, 17.0 МБ)
Настройка работы по ПИД регулятору для поддержания давления (PDF, 233.4 КБ)
Управление преобразователем кнопками и потенциометром на панели (PDF, 135.7 КБ)
Варианты двухпроводного и трехпроводного управления преобразователем через клеммы (PDF, 182.8 КБ)
Шаблон для коммуникации через Node-Red (JSON, 65.5 КБ)
Настройка работы по ПИД регулятору для поддержания температуры (PDF, 234.3 КБ)
Настройка работы по ступенчатому заданию (PDF, 190.9 КБ)
Базовые настройки двигателя (PDF, 104.6 КБ)
Настройка работы по встроенному упрощенному ПЛК (PDF, 145.8 КБ)
Организация переключения между ручным и автоматическим режимом (PDF, 103.3 КБ)
Управление преобразователем при помощи внешних сигналов (PDF, 158.4 КБ)
Конфигурация для ArOPC (CFX, 18.3 КБ)
Подключение нескольких двигателей (PDF, 109.1 КБ)
Шаблон проекта для Pro-Logic (GPC, 2.7 КБ)
