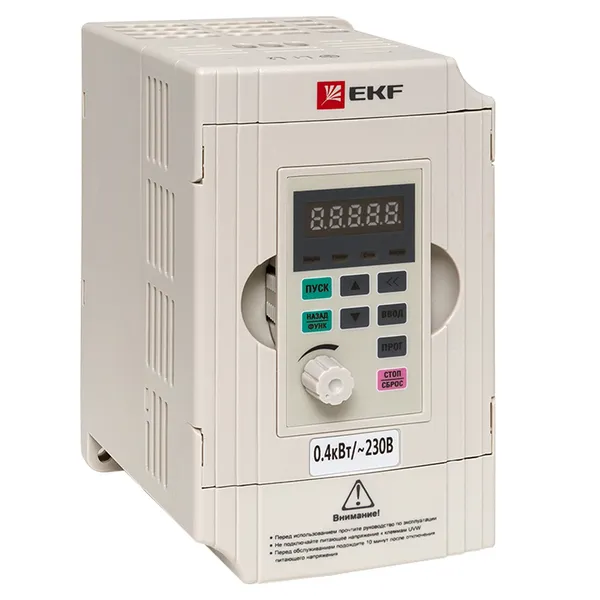

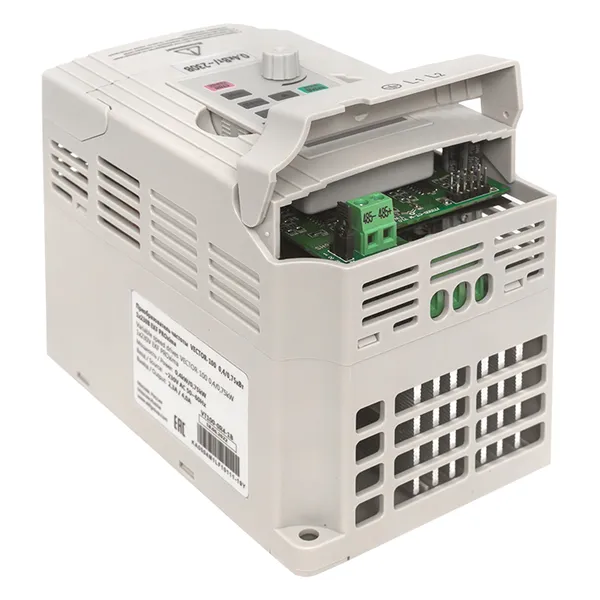

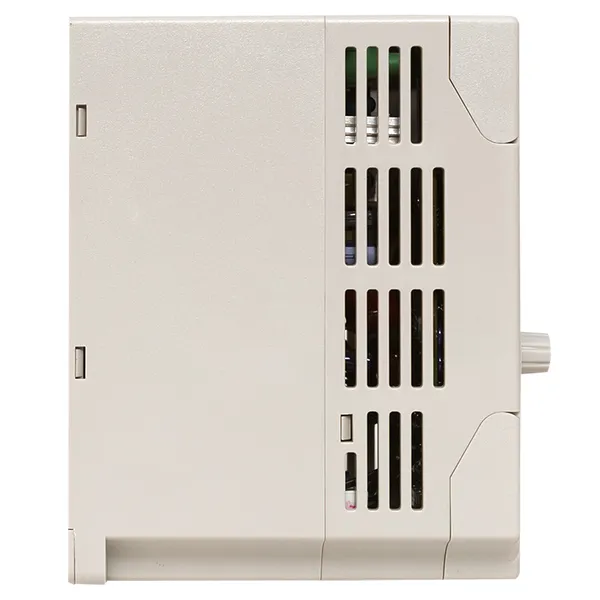

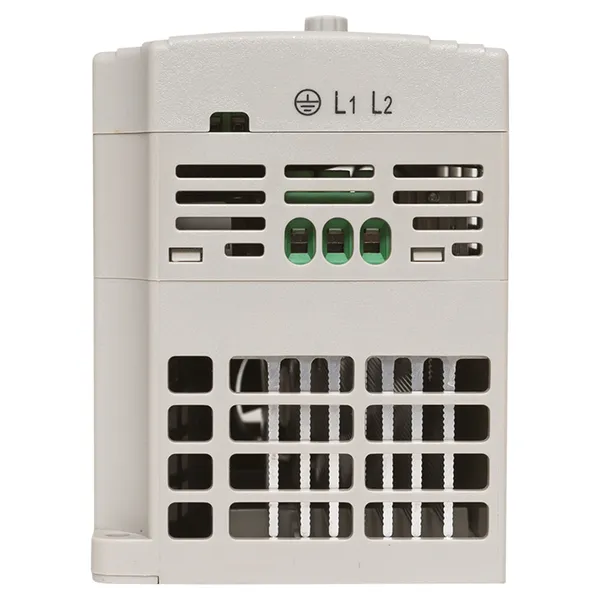

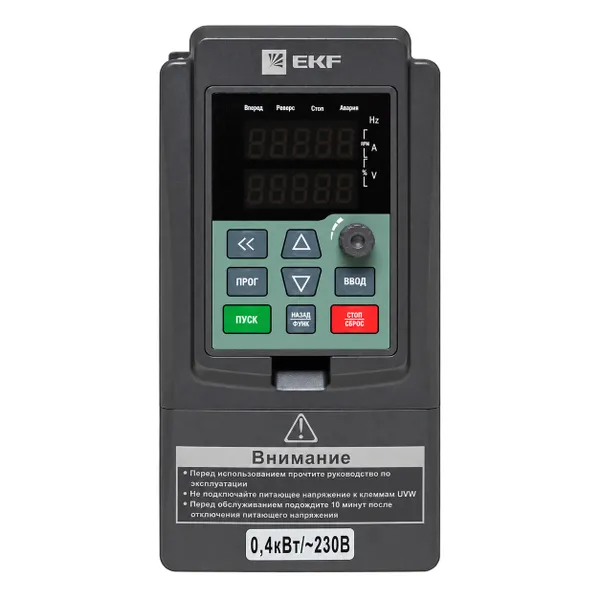

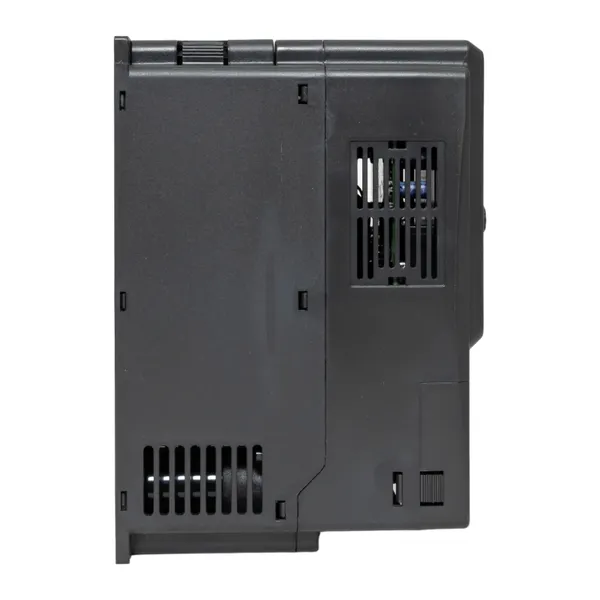

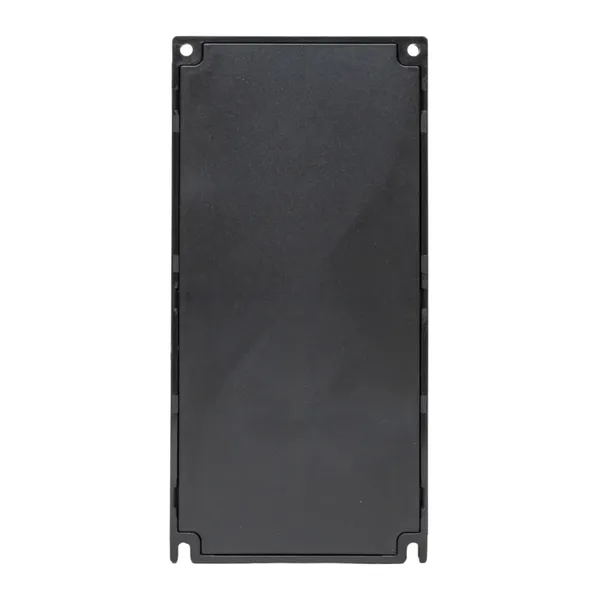

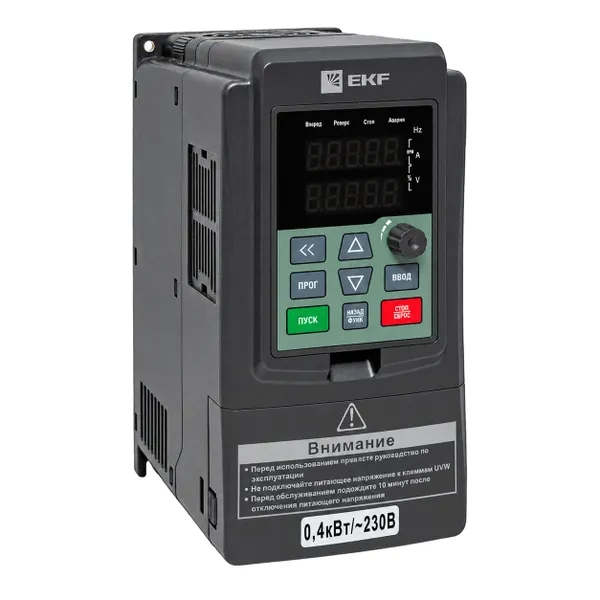

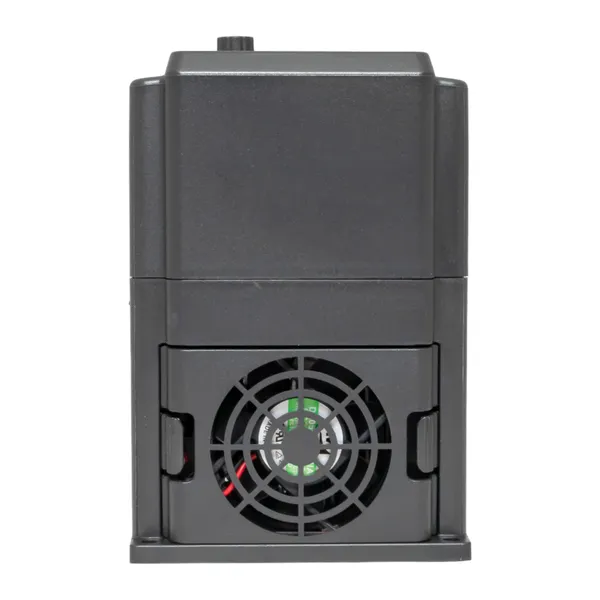

Преобразователь частоты 0,4/0,75кВт 1х230В VECTOR-100 EKF PROxima
/products/3D434FF51214E38497CA45FCB7DDE10A.jpg)
/products/F3031570B403990C68DDAC807F682D2F.jpg)
/products/04F01CA9E809D54B5894EC92128D4F92.jpg)
/products/B733BDB34932E7E31DC24C18891E58BD.jpg)
/products/53AB6884247FBD0910564A7EFD508A94.jpg)
/products/C6F044013D25D917F92C0DAE47033773.jpg)
/products/03817066D355444EB4321AB78837A2AF.jpg)
/products/8D0DA14D35A6DC9E085D0A86FEFD8C83.jpg)
/products/BE560EAA5FE0E258587AE58C398133CC.jpg)
/products/4FD3A369245F9307628CFFB688DB8A80.jpg)
/products/7ABFBCD24F8674C44ED90F8239DD6FC9.jpg)
/products/5CF164467CBB12FDF2CE4AFFA7536CB8.jpg)
/products/3D434FF51214E38497CA45FCB7DDE10A.jpg)
/products/F3031570B403990C68DDAC807F682D2F.jpg)
/products/04F01CA9E809D54B5894EC92128D4F92.jpg)
/products/B733BDB34932E7E31DC24C18891E58BD.jpg)
/products/53AB6884247FBD0910564A7EFD508A94.jpg)
/products/C6F044013D25D917F92C0DAE47033773.jpg)
/products/03817066D355444EB4321AB78837A2AF.jpg)
/products/8D0DA14D35A6DC9E085D0A86FEFD8C83.jpg)
/products/BE560EAA5FE0E258587AE58C398133CC.jpg)
/products/4FD3A369245F9307628CFFB688DB8A80.jpg)
/products/7ABFBCD24F8674C44ED90F8239DD6FC9.jpg)
/products/5CF164467CBB12FDF2CE4AFFA7536CB8.jpg)
Рекомендованная розничная цена 17 853 ₽ за шт
23 803 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Сетевое напряжение, В | 195...265 |
| Количество вход. фаз | 1 |
| Частота сети | 50/60 Гц |
| Макс. выходное напряжение, В | 230 |
| Макс. частота на выходе, Гц | 600 |
| Количество выход. фаз | 3 |
| Количество цифров. входов | 5 |
| Количество цифров. выходов | 2 |
| Количество аналог. входов | 2 |
| Количество аналог. выходов | 1 |
| Количество HW-интерфейсов RS-485 | 1 |
| Поддержка протокола MODBUS | Да |
| Наличие тормозного модуля | Да |
| Степень защиты (IP) | IP20 |
| Ширина, мм | 85,5 |
| Высота, мм | 142 |
| Глубина, мм | 113 |
| С блоком управления | Да |
| С возможностью подключения ПК (персонального компьютера) | Да |
| Тип преобразователя | Непосредственный преобразователь |
| С встроенными тормозными сопротивлениями | Нет |
| Допускается применение в промышленной зоне | Да |
| Макс. выход. мощность при линейной нагрузке при номин. выход. напряжении, кВт | 0,4 |
| Прямой контракт | Да |
| Гарантийный срок эксплуатации | 3 года |
| Гарантийный срок хранения | 3 года |
| Срок службы, лет | 7 |
| Производитель | EKF |
| Наличие сертификата ТРТС | Да |
| Есть штрихкод на каждой штуке товара | Да |
| Серия продукции | VECTOR-100 |
| Поддержка протокола PROFINET | Нет |
| Поддержка протокола EtherCAT | Нет |
| Поддержка MODBUS | Да |
| Поддержка PROFIBUS | Нет |
| Номинальный выходной ток, линейная нагрузка, А | 2,5 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 8 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216121529 | 4690216121529 | 24690216121523 |
| Вес брутто, кг | 1.0660 | 1.0660 | 10.0000 |
| Объем, м³ | 0.00494000 | 0.00494000 | 0.04876200 |
| Длина, м | 0.2030 | 0.2030 | 0.3600 |
| Ширина, м | 0.1440 | 0.1440 | 0.3150 |
| Высота, м | 0.1690 | 0.1690 | 0.4300 |
Описание
Применение
- Общепромышленные преобразователи частоты VECTOR EKF применяются в системах автоматизации вентиляции, насосного оборудования, в системах электроприводов конвейеров и т.д. Обеспечивают:
- • плавный пуск электродвигателя;
- • регулирование частоты вращения электродвигателя;
- • защиту электродвигателя от перегрузок;
- • уменьшение пусковых токов;
- • преобразование однофазной сети в трехфазную (однофазные преобразователи).
Комплектация
- 1. Преобразователь частоты 2. Паспорт 3. Руководство по эксплуатации
Документация и ПО
Документация и ПО
Сертификаты
Декларация о соответствии ЕАЭС Д-CN.НХ37.В.07162-20 (PDF, 254.0 КБ)
Паспорта
Паспорт (PDF, 1.0 МБ)
Мастер-каталоги
Мастер-каталог «Преобразователь частоты 400/450кВт 3х400В VECTOR-100 EKF PROxima» (PDF, 633.3 КБ)
Прочее
Конфигуратор для преобразователя частоты VECTOR (ZIP, 3.1 МБ)
Инструкции
Руководство пользователя Vector 100 (PDF, 4.8 МБ)
Программное обеспечение
Конфигуратор для преобразователя частоты VECTOR (RAR, 4.9 МБ)
3D-модели
3D модель Преобразователи частоты EKF PROxima (ZIP, 1.2 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Файлы для скачивания
Подключение нескольких двигателей (PDF, 109.1 КБ)
Организация переключения между ручным и автоматическим режимом (PDF, 103.3 КБ)
Настройка работы по ступенчатому заданию (PDF, 190.9 КБ)
Управление преобразователем кнопками и потенциометром на панели (PDF, 135.7 КБ)
Управление преобразователем при помощи внешних сигналов (PDF, 158.4 КБ)
Базовые настройки двигателя (PDF, 104.6 КБ)
Шаблон проекта для Pro-Logic (GPC, 2.7 КБ)
Варианты двухпроводного и трехпроводного управления преобразователем через клеммы (PDF, 182.8 КБ)
Коммуникация по Modbus (PDF, 196.0 КБ)
Прошивки PRO-Screen для VECTOR-100 (ZIP, 17.0 МБ)
Шаблон для коммуникации через Node-Red (JSON, 65.5 КБ)
Настройка работы по ПИД регулятору для поддержания давления (PDF, 233.4 КБ)
Настройка работы по встроенному упрощенному ПЛК (PDF, 145.8 КБ)
Конфигурация для ArOPC (CFX, 18.3 КБ)
Настройка работы по ПИД регулятору для поддержания температуры (PDF, 234.3 КБ)
