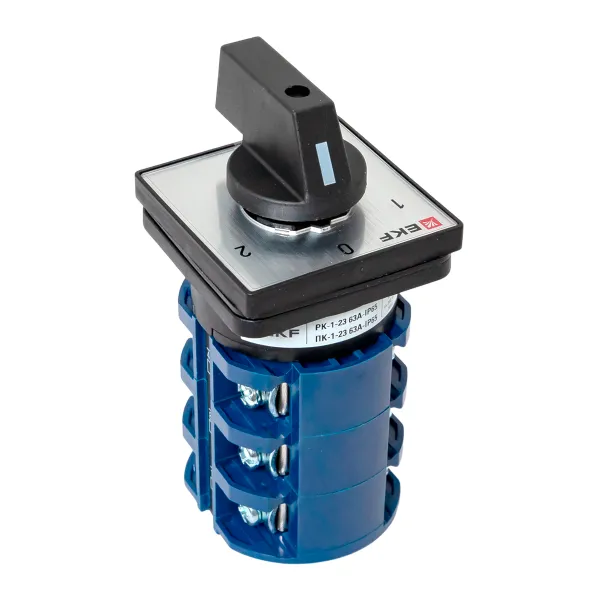

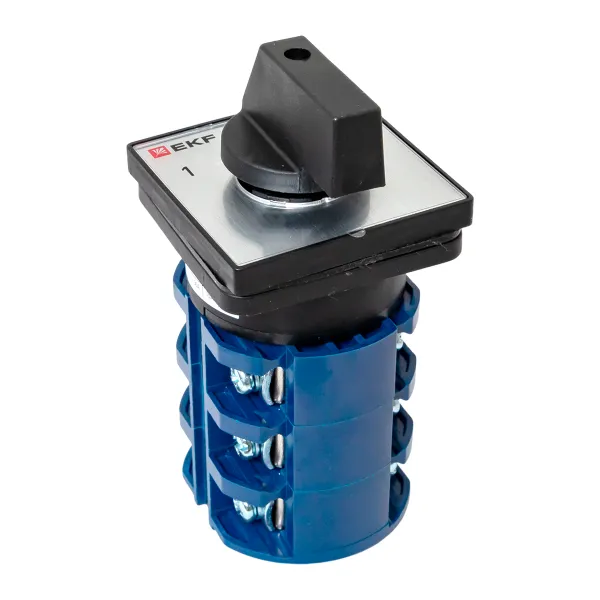

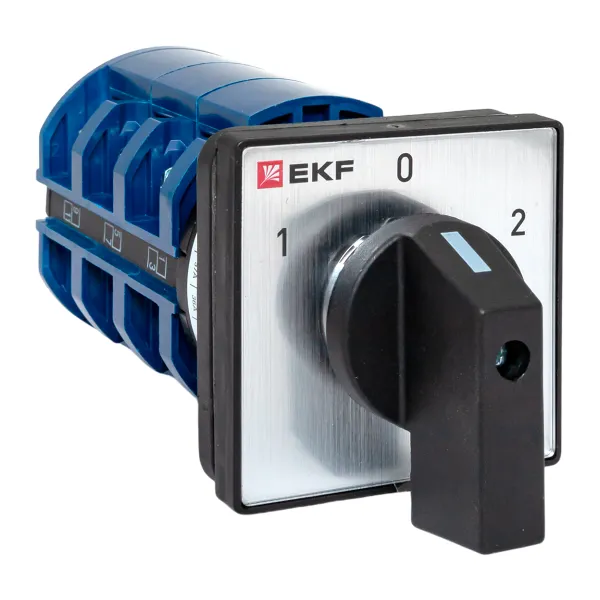

Переключатель кулачковый ПК-1-23 63А 3P «1-0-2» IP65 EKF
/products/B54039C8AC4BB94B6C525C336D76CBF7.jpg)
/products/491EE5DAF65C6E55E45A40D56E8FDBC1.jpg)
/products/7C38E43B9B6F440B579C2DFAB2E30821.jpg)
/products/ECC6B8B03D64E2B3D24E4CFF38F05D62.jpg)
/products/2823DCDC7A75745B800641DCA6F8D139.jpg)
/products/C8FE951B5B35E3B9FFF05BFD5B78ED74.jpg)
/products/2B647913F082FB487AFD612A1B3BD46A.jpg)
/products/4FE903E72B3A33D9442E6E430B25857F.jpg)
/products/5CBF383376F38327C039939F9D8A9473.jpg)
/products/7CDA86E3FEF639E844464685A3BC0CF7.jpg)
/products/91DF2FDA4141AA2EEA46BAEA7972EC6A.png)
/products/B54039C8AC4BB94B6C525C336D76CBF7.jpg)
/products/491EE5DAF65C6E55E45A40D56E8FDBC1.jpg)
/products/7C38E43B9B6F440B579C2DFAB2E30821.jpg)
/products/ECC6B8B03D64E2B3D24E4CFF38F05D62.jpg)
/products/2823DCDC7A75745B800641DCA6F8D139.jpg)
/products/C8FE951B5B35E3B9FFF05BFD5B78ED74.jpg)
/products/2B647913F082FB487AFD612A1B3BD46A.jpg)
/products/4FE903E72B3A33D9442E6E430B25857F.jpg)
/products/5CBF383376F38327C039939F9D8A9473.jpg)
/products/7CDA86E3FEF639E844464685A3BC0CF7.jpg)
/products/91DF2FDA4141AA2EEA46BAEA7972EC6A.png)
Рекомендованная розничная цена 7 416 ₽ за шт
Базовая цена 9 888 ₽ за шт
355 968 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Серия | EKF |
| Количество позиций переключения | 3 |
| Номин. продолжительный ток Iu, А | 63 |
| Степень защиты (IP), передняя сторона | IP65 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество полюсов | 3 |
| Комплектное устройство в корпусе | Нет |
| С нейтральным 0-положением (ОТКЛ) | Да |
| С возвратом в нейтральное положение ("0") | Нет |

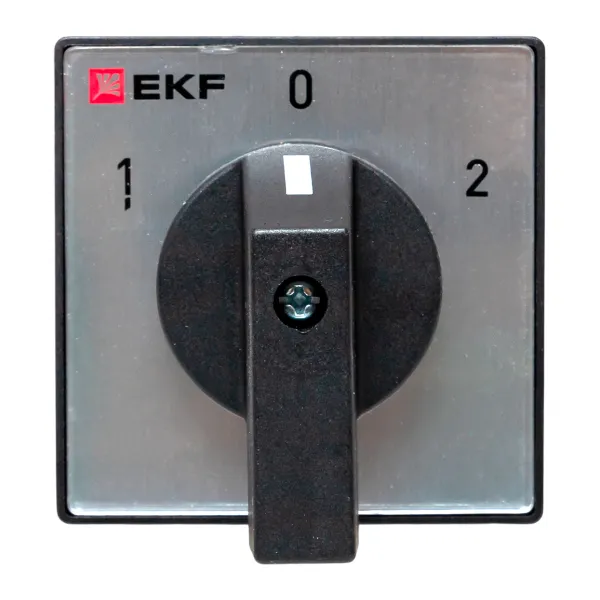

| Позиции переключения | 1-0-2 |
| Тип элемента управления | Рукоятка поворот. короткая (узкий хват) |
| Подходит для монтажа на передней стенке, 4 отверстия | Да |
| Подходит для установки в распределит. щит | Да |
| Макс. допустимое раб. напряжение Ue AC, В | 400 |
| Тип изделия/компонента | Кулачковый переключатель |
| Подходит для напольного монтажа | Нет |
| Модульное исполнение | Нет |
| Возможно измерение между фазой и нейтралью | Нет |
| Возможно измерение между фазами | Нет |
| С блоком управления | Нет |
| Размер передней панели | 64х64 мм |
| Тип выключателя | Переключатель направления |
| Тип продукции | Кулачковый переключатель |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 48 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216589022 | 4690216589022 | 14690216589029 |
| Вес брутто, кг | 0.5210 | 0.5210 | 29.5000 |
| Объем, м³ | 0.00078200 | 0.00078200 | 0.04364800 |
| Длина, м | 0.1390 | 0.1390 | 0.3100 |
| Ширина, м | 0.0750 | 0.0750 | 0.3200 |
| Высота, м | 0.0750 | 0.0750 | 0.4400 |
Описание
Описание
Кулачковые переключатели ПК EKF PROxima представляют собой механические коммутационные аппараты. Рассчитаны на применение в цепях переменного тока номинальным напряжением до 400 В и частотой 50/60 Гц. Благодаря повышенному содержанию серебра в контактах достигается их пониженное переходное сопротивление и повышенная устойчивость к воздействию внешней среды. Выпускается несколько исполнений кулачковых переключателей: • ПК-1 – стандартный кулачковый переключатель с различными схемами коммутации и разным количеством полюсов; • ПК-2 – трехфазный кулачковый переключатель с усовершенствованной контактной группой (выключатель нагрузки); • ПК-3 – трехфазный кулачковый переключатель в защитном боксе IP 54 (выключатель нагрузки). Переключатели ПК-1 и ПК-2 выпускаются с передним креплением. Устанавливаются на переднюю панель щитового оборудования, пульт управления и т. п. Переключатели ПК-3 с задним креплением устанавливаются на монтажную панель.
Применение
- Кулачковые переключатели ПК EKF PROxima предназначены для включения силовых и контрольных цепей под нагрузкой и переключения между цепями:
- • в щитовом оборудовании диспетчеризации;
- • управлении, распределении электроэнергии, в испытательных стендах;
- • пультах управления;
- • сварочном оборудовании и т. п.
Комплектация
- 1. Кулачковый переключатель серии ПК
- 2. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответсвтия ЕАЭС KG417-035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Переключатели кулачковые ПК-1, ПК-2, ПК-3» (PDF, 2.5 МБ)
3D-модели
3D-модели Кулачковые переключатели (7Z, 7.4 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Буклеты
Листовка (PDF, 380.8 КБ)
Типовые комплектации
Типовая комплектация (JPG, 302.6 КБ)
