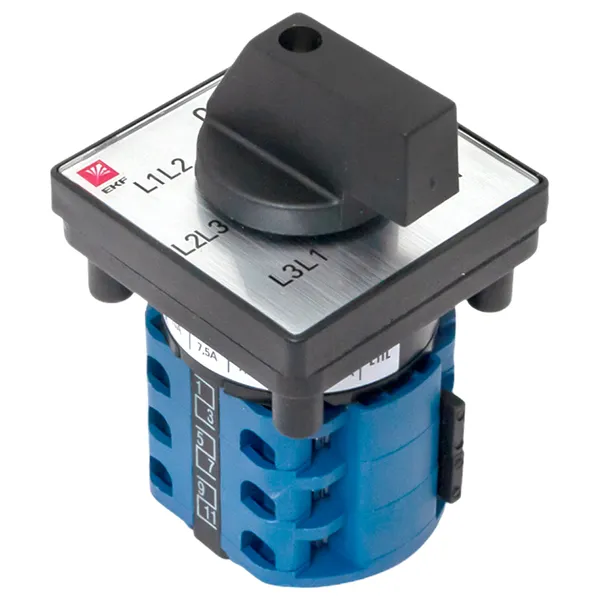

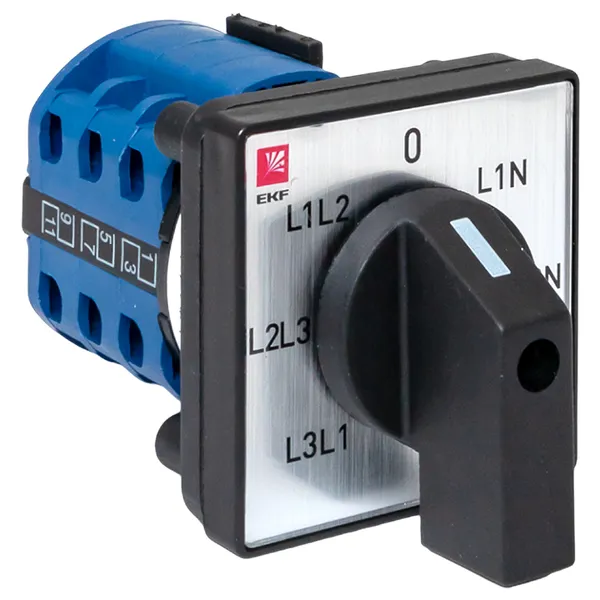

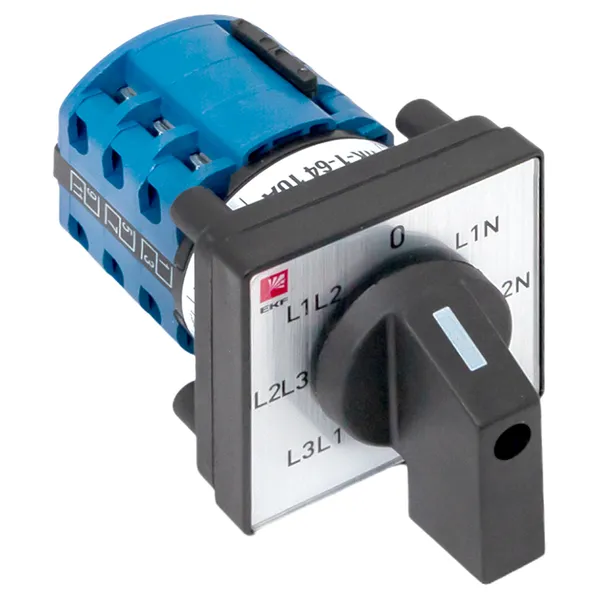

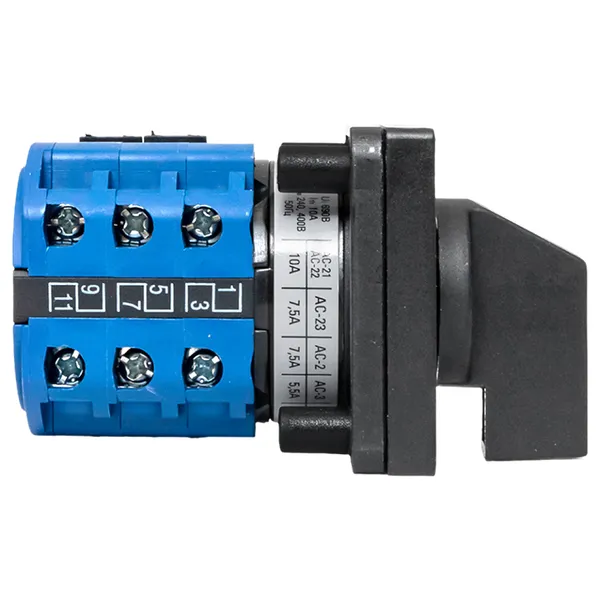

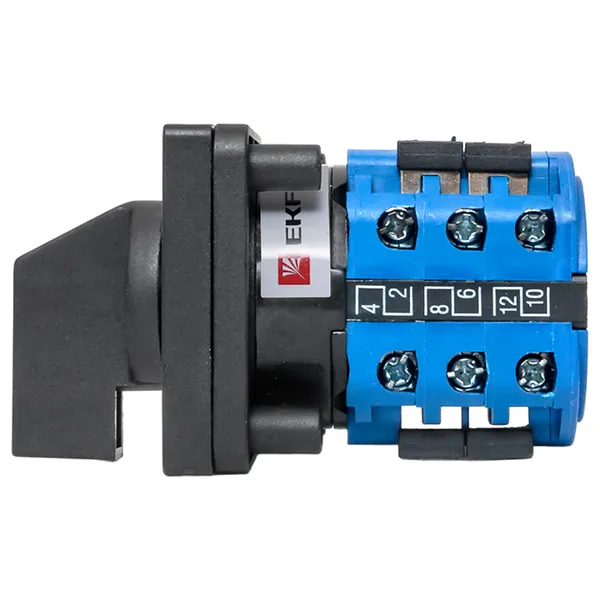

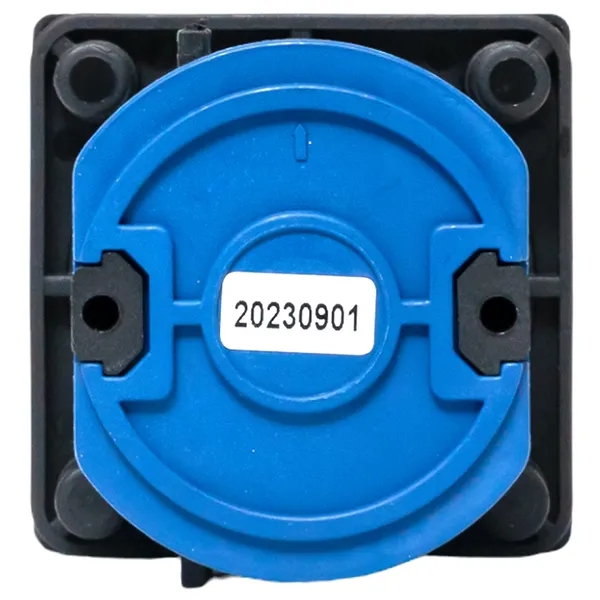

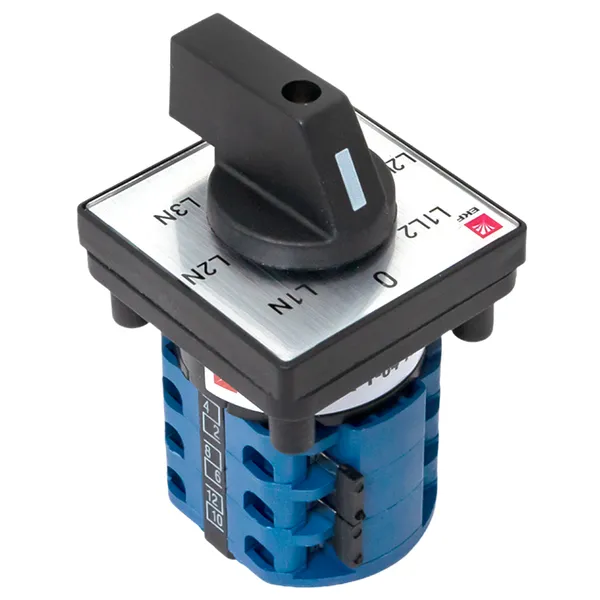

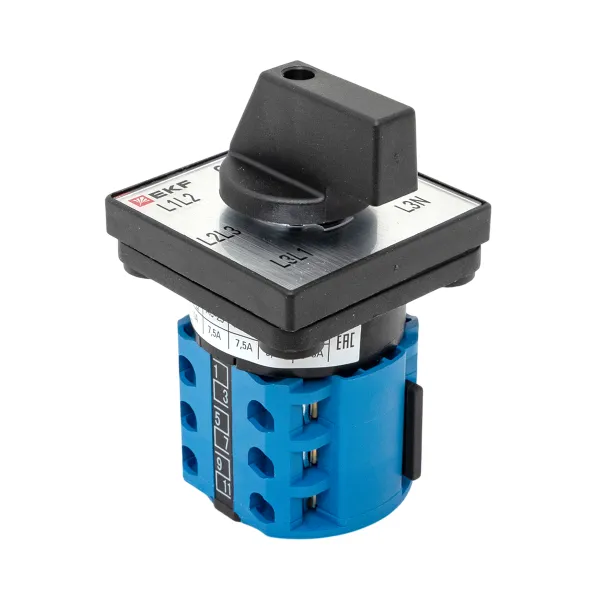

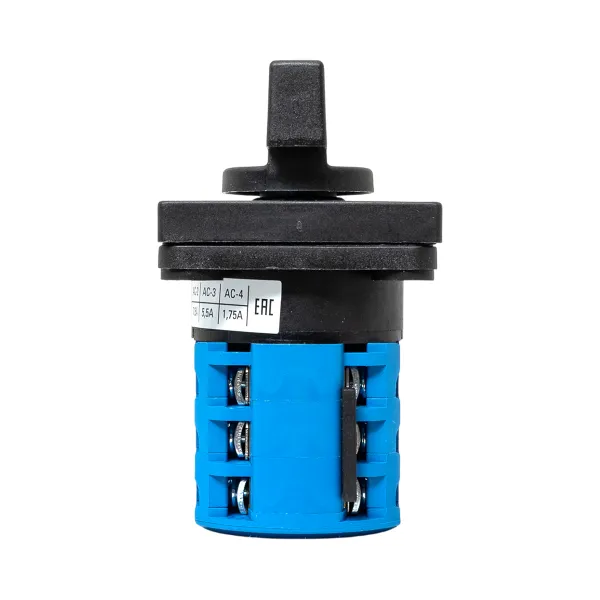

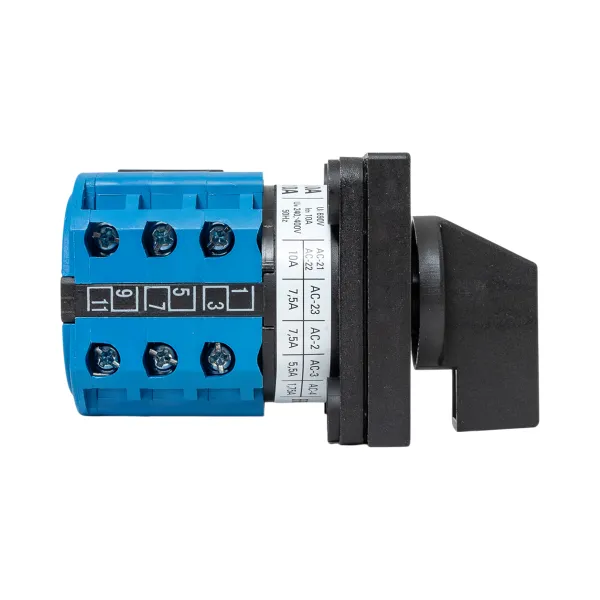

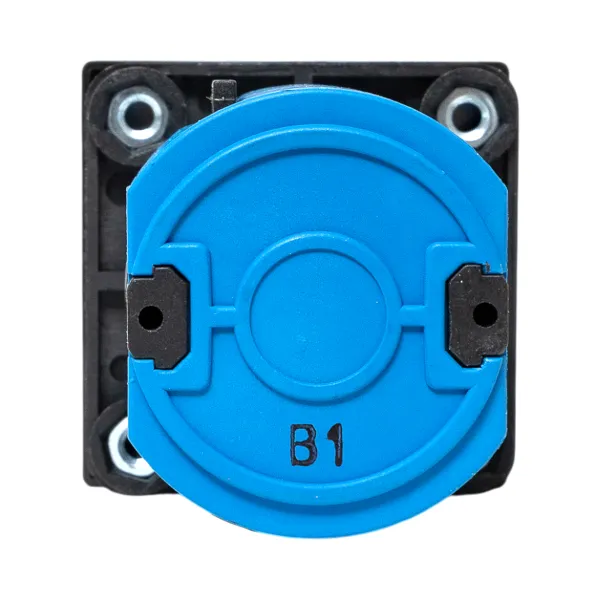

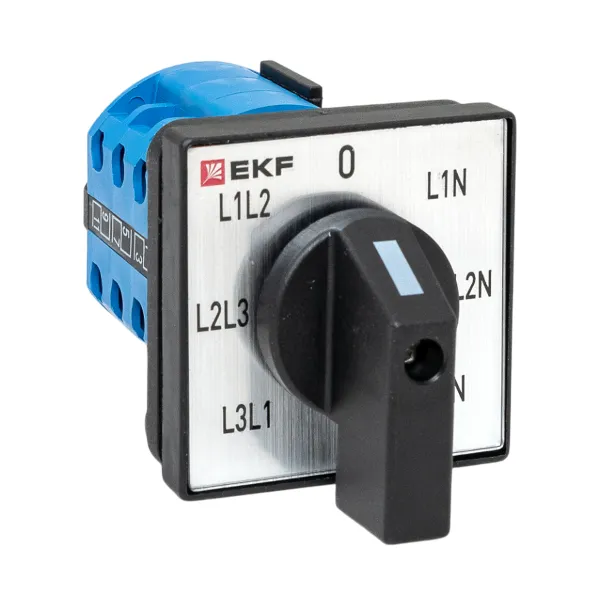

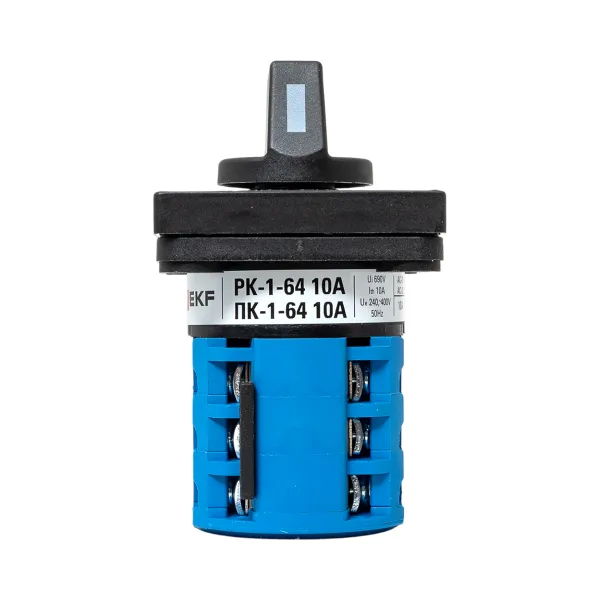

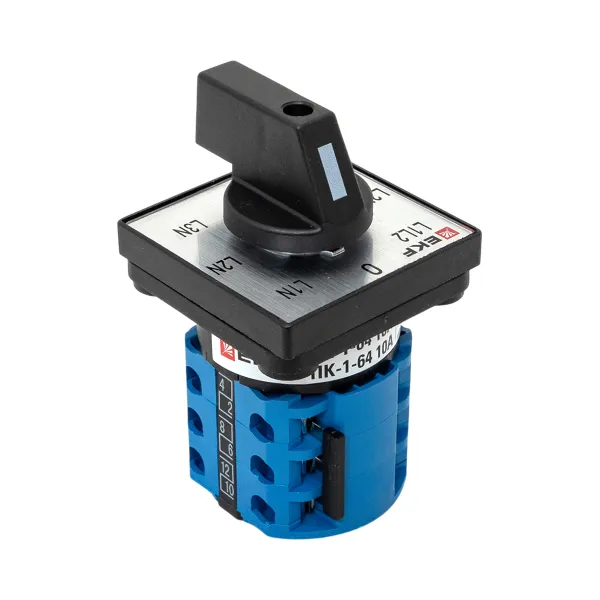

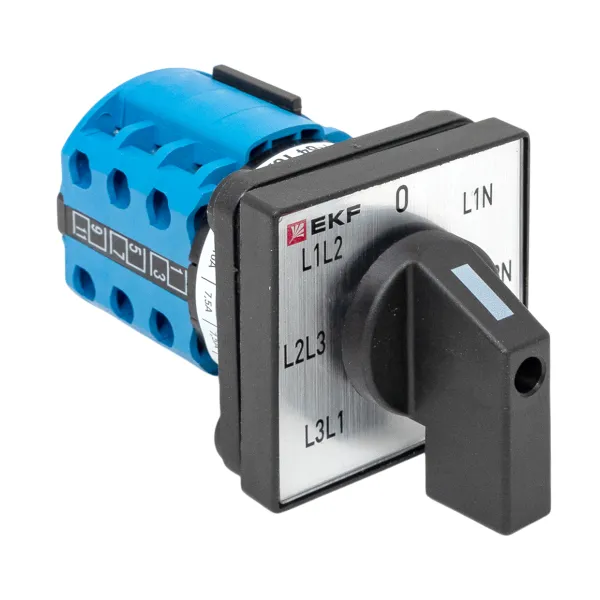

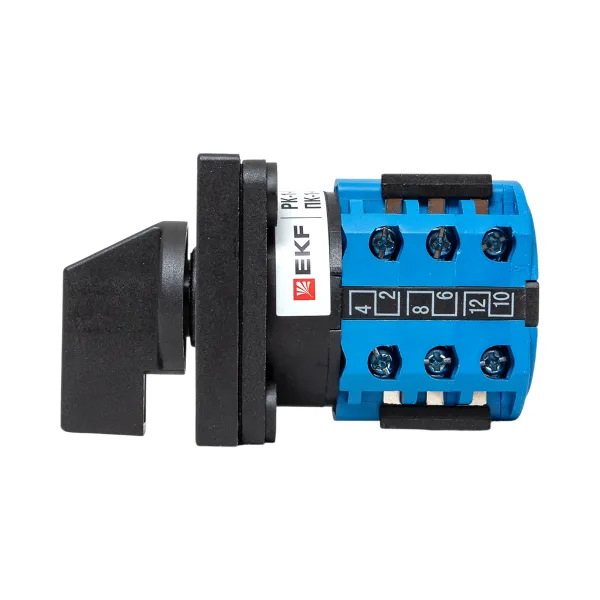

Переключатель кулачковый ПК-1-64 10А для вольтметра EKF PROxima
Рекомендованная розничная цена 2 055 ₽ за шт
Базовая цена 2 740 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Серия | EKF |
| Количество позиций переключения | 7 |
| Номин. продолжительный ток Iu, А | 10 |
| Степень защиты (IP), передняя сторона | IP20 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество полюсов | 4 |
| Комплектное устройство в корпусе | Нет |
| С нейтральным 0-положением (ОТКЛ) | Да |
| С возвратом в нейтральное положение ("0") | Нет |
| Модульная ширина (общ. кол-во модульных расстояний) | 3 |

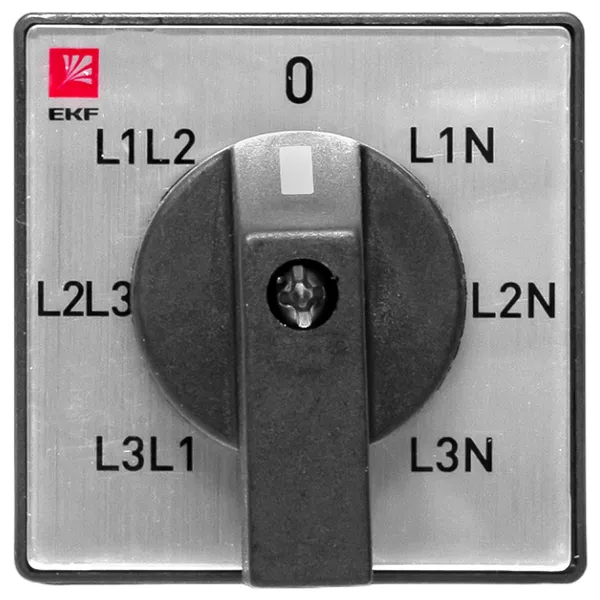

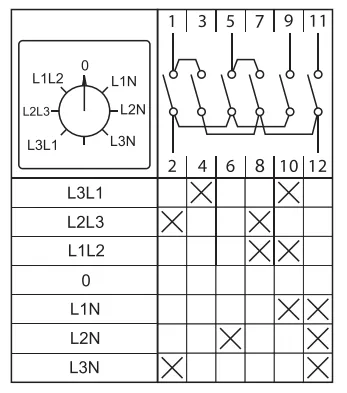

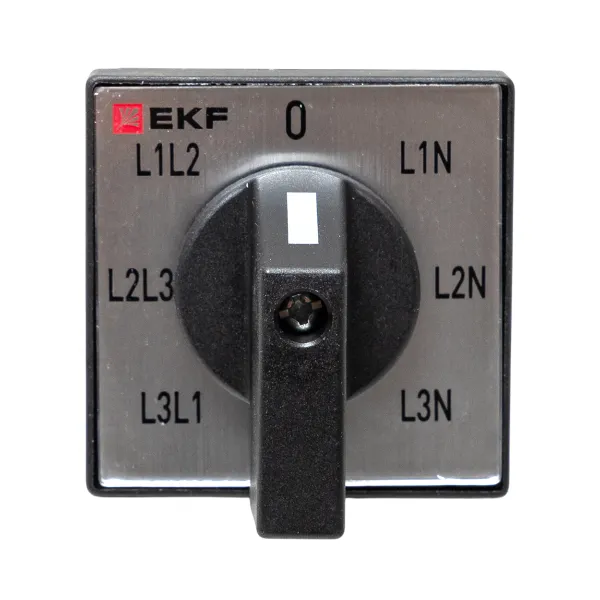

| Позиции переключения | 0-L1N-L2N-L3N-L3L1-L2L3-L1L2 |
| Тип элемента управления | Рукоятка поворот. короткая (узкий хват) |
| Подходит для монтажа на передней стенке, 4 отверстия | Да |
| Подходит для установки в распределит. щит | Да |
| Подходит для промежуточного монтажа | Нет |
| Макс. допустимое раб. напряжение Ue AC, В | 400 |
| Тип изделия/компонента | Кулачковый переключатель |
| Подходит для напольного монтажа | Нет |
| Гарантийный срок эксплуатации, лет | 7 |
| Гарантийный срок хранения, лет | 7 |
| Есть штрихкод на каждой штуке товара | Да |
| Модульное исполнение | Нет |
| Возможно измерение между фазой и нейтралью | Нет |
| Возможно измерение между фазами | Нет |
| С блоком управления | Нет |
| Размер передней панели | 48х48 мм |
| Тип выключателя | Переключатель направления |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 100 |
| Единица хранения | Штука | Штука | Упаковка |
| Штрих-код | 4690216035734 | 4690216035734 | 14690216035731 |
| Вес брутто, кг | 0.1360 | 0.1360 | 14.3610 |
| Объем, м³ | 0.00044600 | 0.00044600 | 0.05223400 |
| Длина, м | 0.0550 | 0.0550 | 0.4640 |
| Ширина, м | 0.0730 | 0.0730 | 0.3740 |
| Высота, м | 0.1110 | 0.1110 | 0.3010 |
Описание
Применение
- Кулачковые переключатели ПК EKF PROxima предназначены для включения силовых и контрольных цепей под нагрузкой и переключения между цепями:
- • в щитовом оборудовании диспетчеризации;
- • управлении, распределении электроэнергии, в испытательных стендах;
- • пультах управления;
- • сварочном оборудовании и т. п.

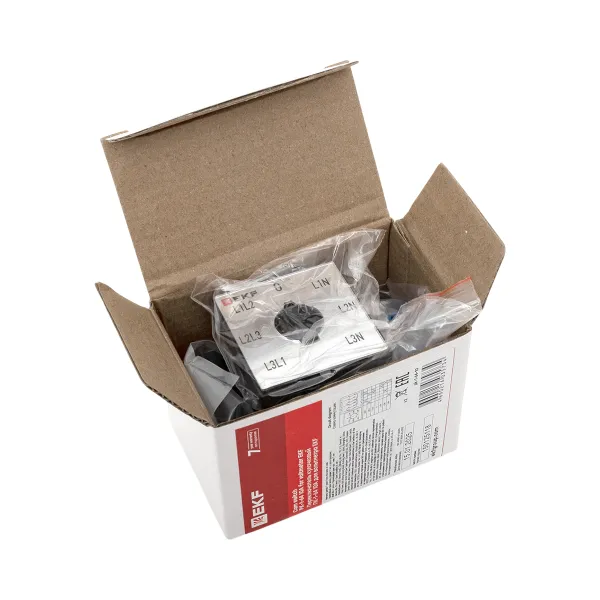

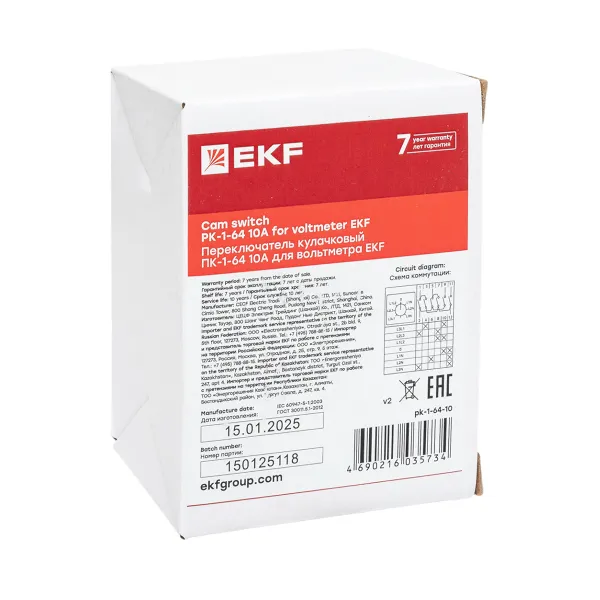

Комплектация
- 1. Кулачковый переключатель серии ПК
- 2. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG417-035.CN.02.00100 (PDF, 1.8 МБ)
Паспорта
Паспорт «Переключатели кулачковые ПК-1, ПК-2, ПК-3» (PDF, 2.5 МБ)
3D-модели
3D-модели «Кулачковые переключатели» (7Z, 7.4 МБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 38.4 МБ)
Буклеты
Листовка (PDF, 380.8 КБ)
Типовые комплектации
Типовая комплектация (JPG, 302.6 КБ)
