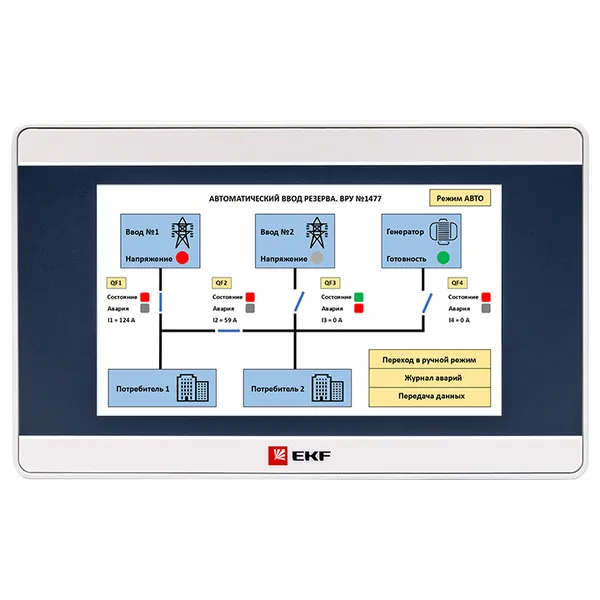

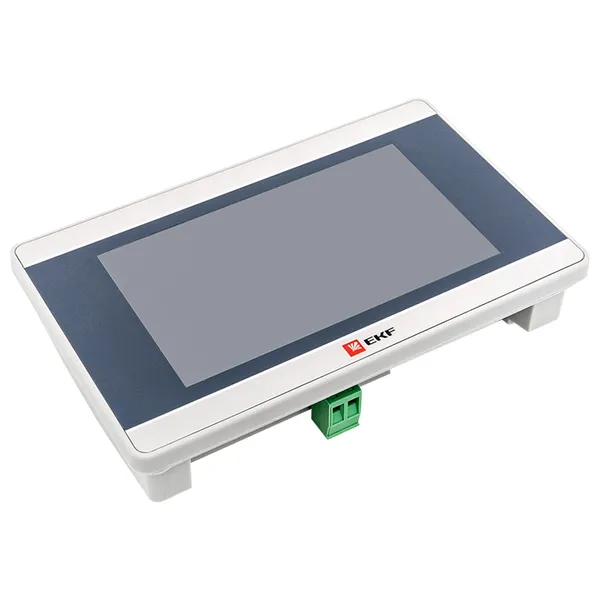

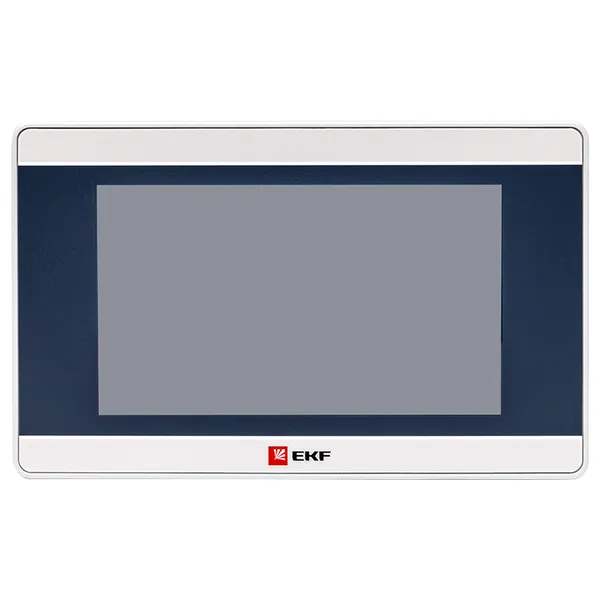

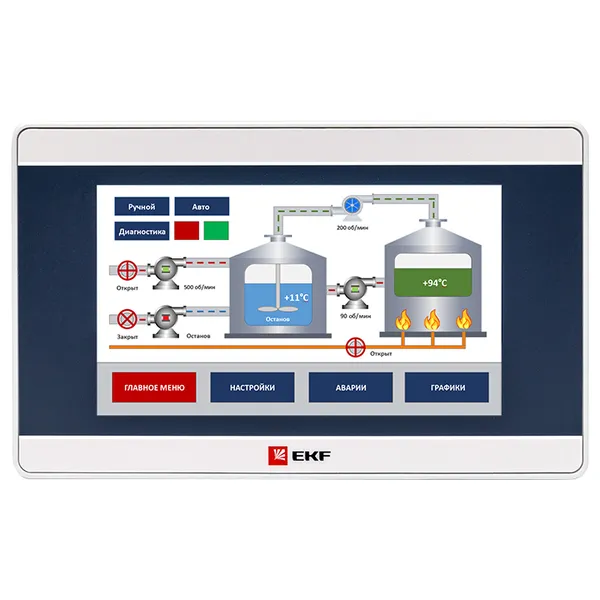

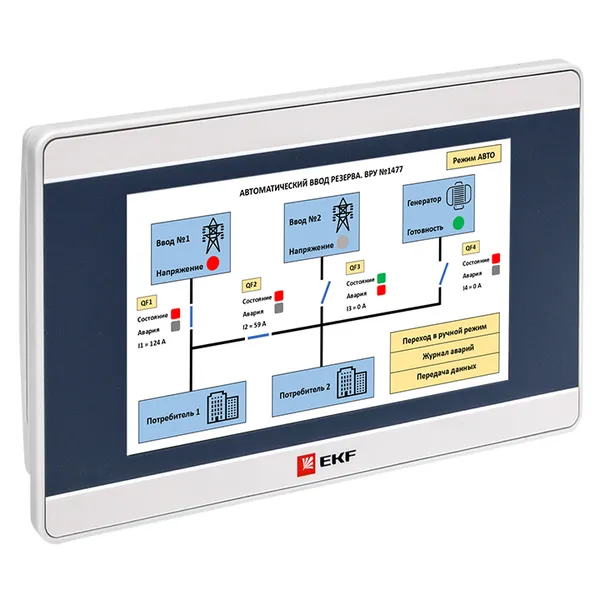

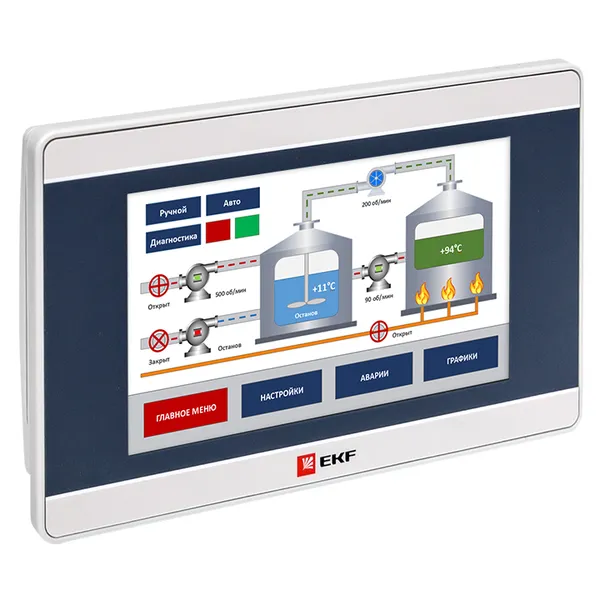

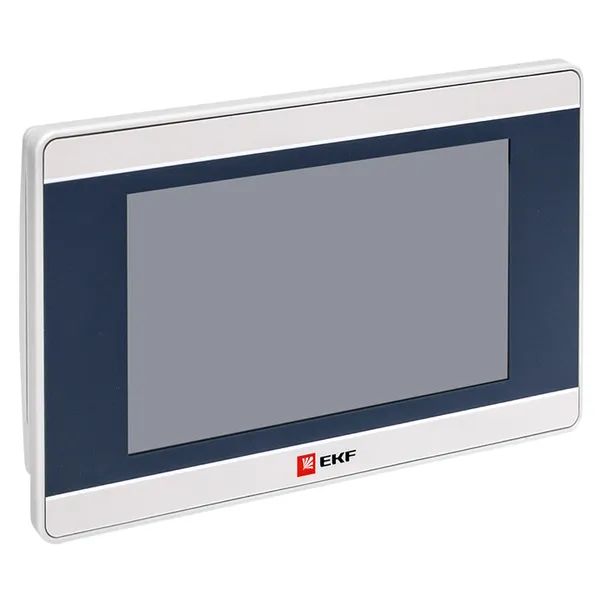

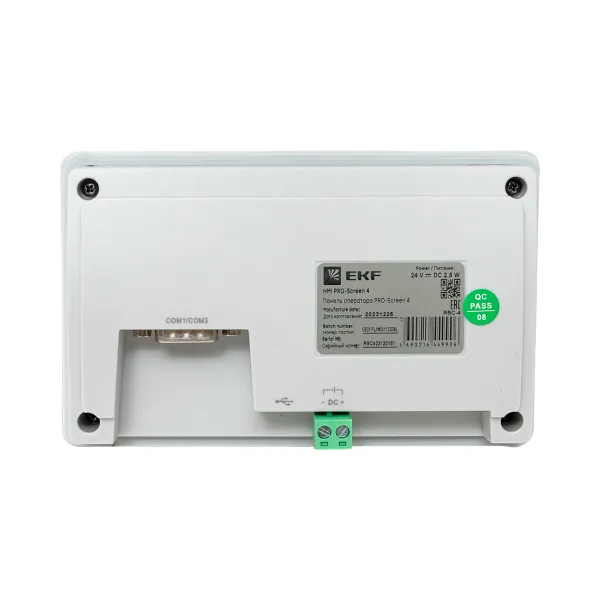

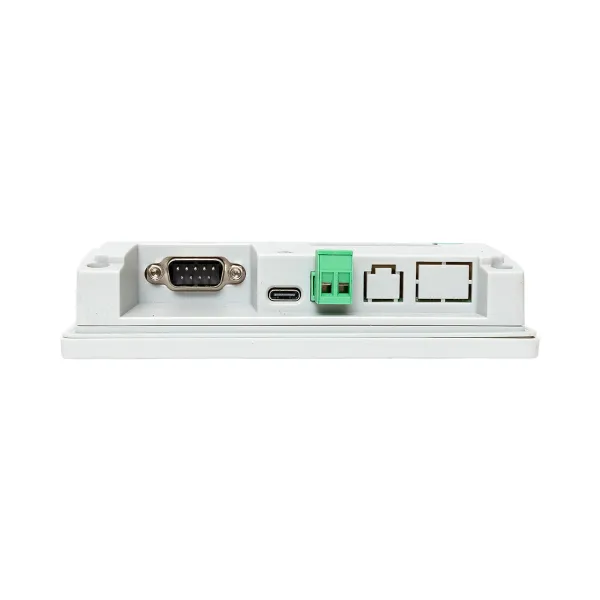

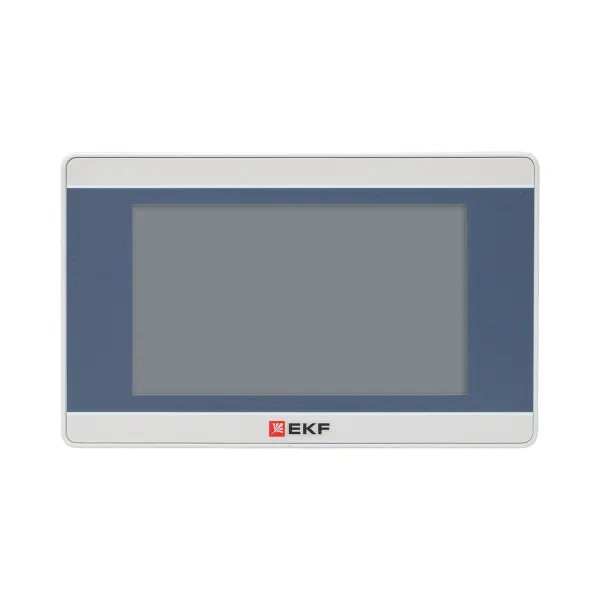

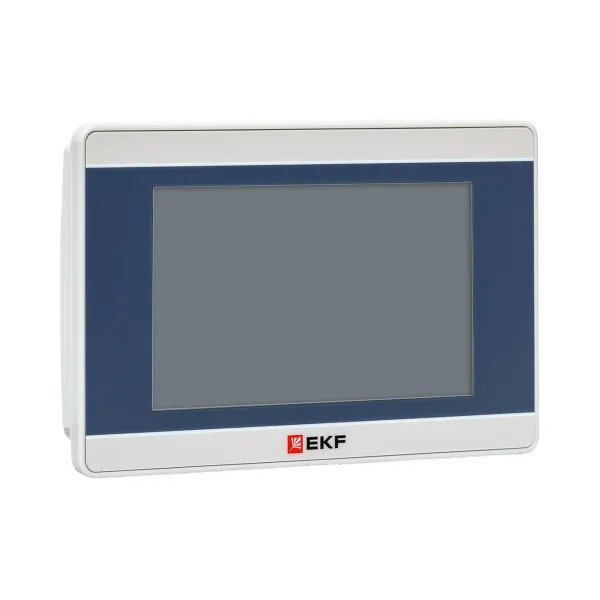

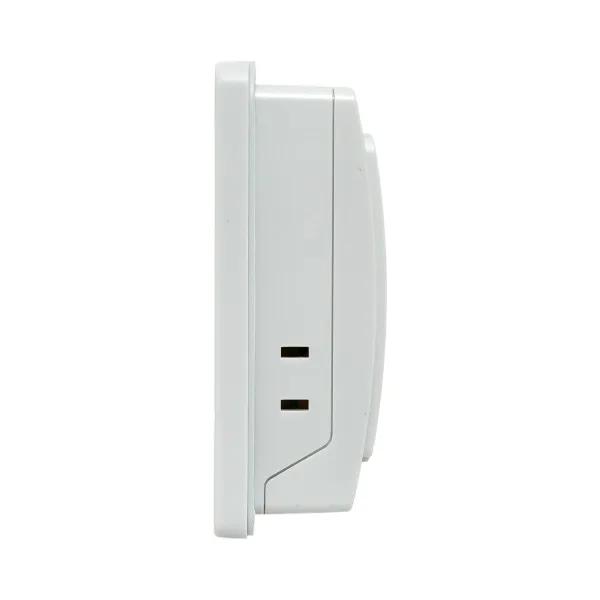

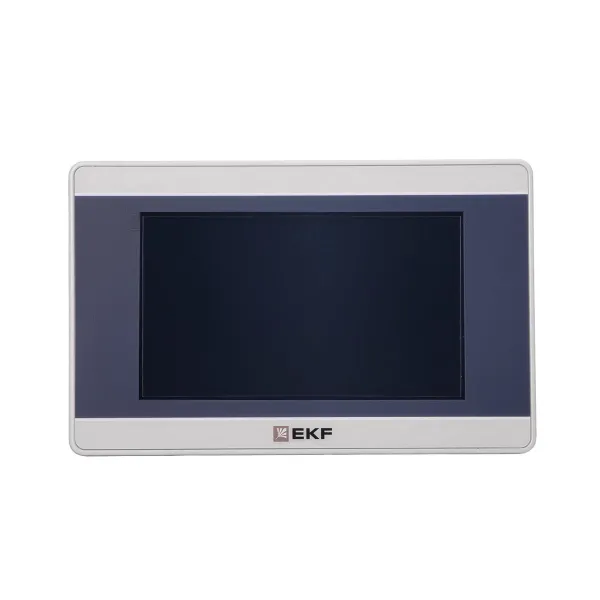

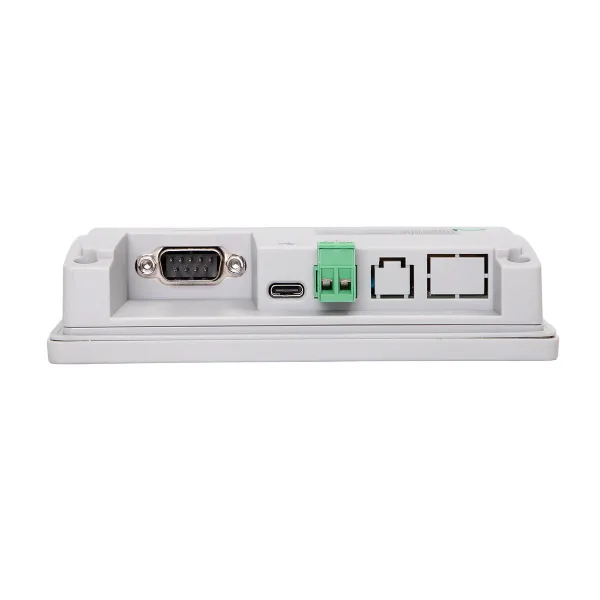

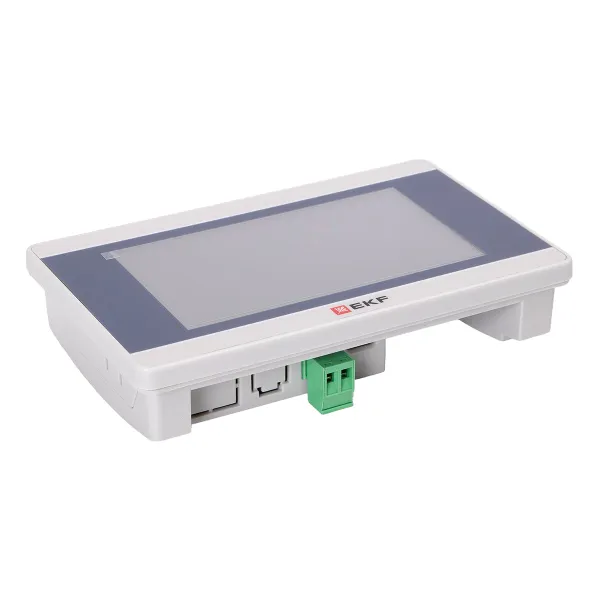

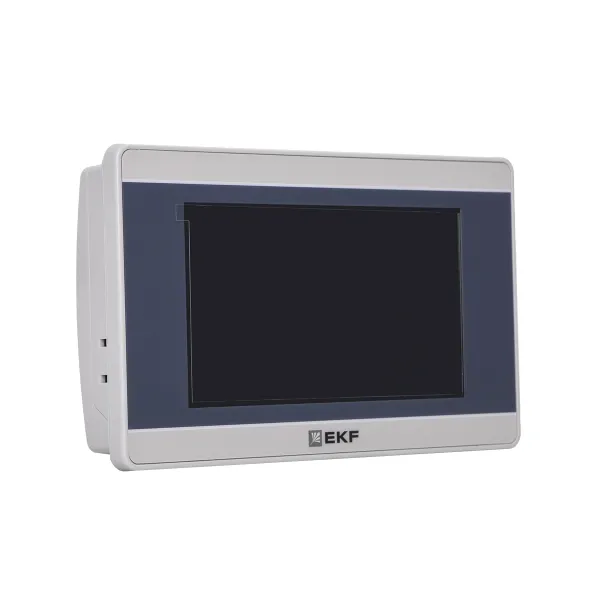

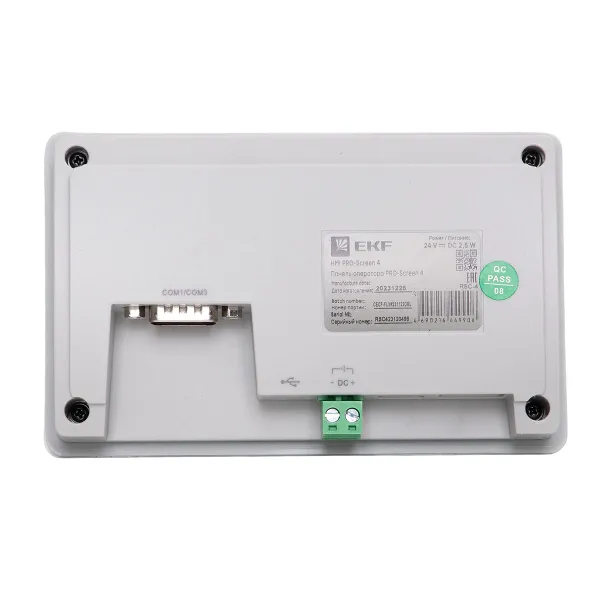

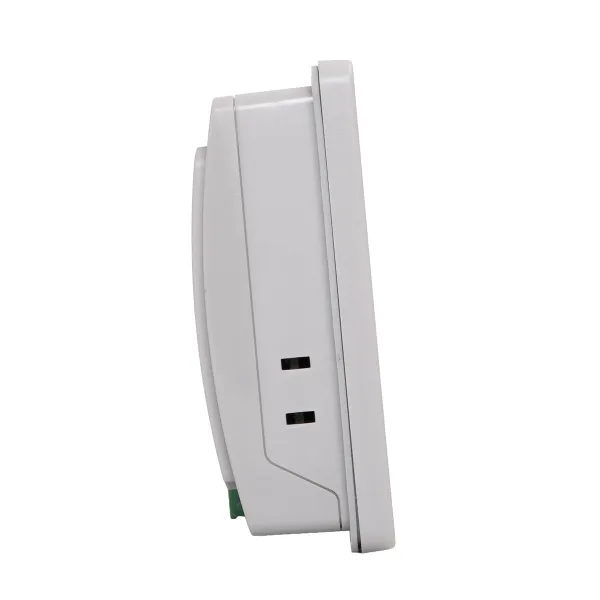

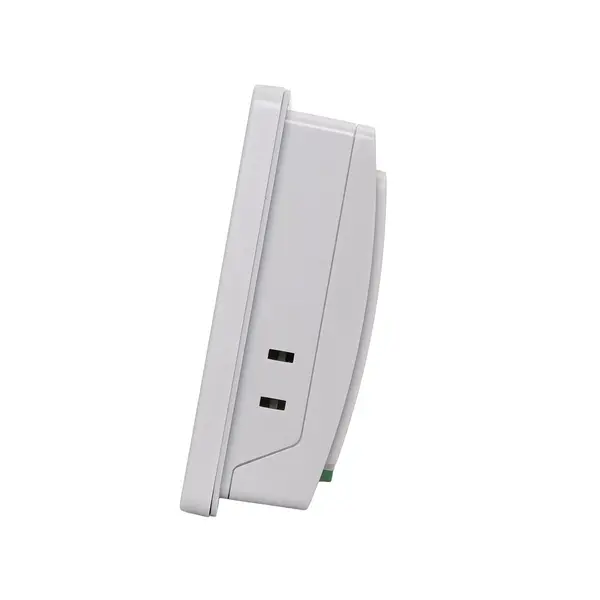

Панель оператора EKF PRO-Screen 4
/products/D736608C38D4EF7D448DFD3784B79322.jpg)
/products/BEA1DA488AEB80CA8190287CCF4CC7AA.jpg)
/products/BD44366ED10E5667830AAD2B9518874C.jpg)
/products/3D9D592E8E27CCBAB8473558E4D1D52C.jpg)
/products/5C7361A92B0900085BF87148FFE88117.jpg)
/products/235BB15422C13CF34BEBFCAB1000CB01.jpg)
/products/D49E51CB58E70147E4F2431343B5DF72.jpg)
/products/32EDE420133113007B840A4EFFA94FA8.jpg)
/products/30FE1C5595B5573874BEF7E00369C747.jpg)
/products/849E29A3B5BB846831330C08ACE72734.jpg)
/products/D736608C38D4EF7D448DFD3784B79322.jpg)
/products/BEA1DA488AEB80CA8190287CCF4CC7AA.jpg)
/products/BD44366ED10E5667830AAD2B9518874C.jpg)
/products/3D9D592E8E27CCBAB8473558E4D1D52C.jpg)
/products/5C7361A92B0900085BF87148FFE88117.jpg)
/products/235BB15422C13CF34BEBFCAB1000CB01.jpg)
/products/D49E51CB58E70147E4F2431343B5DF72.jpg)
/products/32EDE420133113007B840A4EFFA94FA8.jpg)
/products/30FE1C5595B5573874BEF7E00369C747.jpg)
/products/849E29A3B5BB846831330C08ACE72734.jpg)
Рекомендованная розничная цена 11 905 ₽ за шт
15 873 ₽ Базовая цена за шт
333 340 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Диагональ экрана, дюйм | 4,3 |
| Количество HW-интерфейсов Industrial Ethernet | 0 |
| Количество HW-интерфейсов RS-485 | 1 |
| Рабочая температура, °C | 0...50 |
| Тип питающего напряжения | DC (постоян.) |
| Количество HW-интерфейсов RS-232 | 2 |
| Количество HW-интерфейсов RS-422 | 1 |
| Количество HW-интерфейсов USB | 1 |
| Поддержка протокола TCP/IP | Нет |
| Поддержка протокола MODBUS | Да |
| Количество цветов дисплея | 16 700 000 |
| Количество пикселей по горизонтали | 800 |
| Количество пикселей по вертикали | 480 |
| Степень защиты (IP), передняя сторона | IP65 |
| Напряжение питания постоян. тока (DC), В | 9...28 |
| Тип дисплея | Сенсорный дисплей (TFT) |
| Гарантийный срок хранения, лет | 3 |
| Глубина установочная (встраив.), мм | 24,5 |
| С цветным дисплеем | Да |
| Ширина передней части, мм | 138 |
| Высота передней части, мм | 86 |
| Количество функционал. кнопок, программируемых | 0 |
| Поддержка протокола LON | Нет |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации, лет | 3 |
| Сенсорная технология | Резистивный сенсор |
| Тактовая частота процессора, МГц | 1 000 |
| Степень защиты (NEMA), лицевая сторона | 4 |
| Веб браузер | Нет |
| Глубина, мм | 31,5 |
| Вес, кг | 0,3 |
| Высота установочная (встраив.), мм | 86 |
| Макс. потребл. ток, мА | 210 |
| Программируемый | Да |
| Ширина установочная (встраив.), мм | 130 |
| Макс. потребл. мощность, Вт | 5 |
| Поддержка протокола ASI | Нет |
| Поддержка протокола PROFIBUS | Нет |
| Поддержка протокола CAN | Нет |
| Поддержка протокола KNX | Нет |
| Поддержка протокола DeviceNet | Нет |
| Поддержка протокола других шинных систем | Да |
| Сенсорный экран (тачскрин) | Да |
| Полезная память проекта/ пользовательская память, кБайт | 128 000 |
| С индикацией сообщения | Да |
| С системой сообщений (включая буфер и подтверждение) | Да |
| Возможен вывод на печать | Да |
| Количество языков онлайн | 7 |
| Возможность загрузки дополнит. компонентов программного обеспечения | Да |
| Возможность монтажа на рейку | Нет |
| Яркость, кд/м² | 250 |
| Количество беспроводных HW-интерфейсов | 1 |
| Монтаж на стену/непосредственная установка | Нет |
| Подходит для установки в распределит. щит | Да |
| Поддержка протокола EtherNet/IP | Нет |
| Предварительно установленная операционная система | Операционная система Linux |
| Количество серых/синих оттенков дисплея | 256 |
| Часы реального времени (RTC) | Да |
| Со звуковой индикацией | Да |
| Слот для карты памяти SD | Нет |
| Оперативная память, ГБ | 0,128 |
| Тактовая частота графического процессора, МГц | 1 000 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 28 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216449906 | 4690216449906 | 14690216449903 |
| Вес брутто, кг | 0.3360 | 0.3360 | 10.0240 |
| Объем, м³ | 0.00129000 | 0.00129000 | 0.04487500 |
| Длина, м | 0.1280 | 0.1280 | 0.4120 |
| Ширина, м | 0.1800 | 0.1800 | 0.3890 |
| Высота, м | 0.0560 | 0.0560 | 0.2800 |
Описание
Документация и ПО
Документация и ПО
Сертификаты
Декларация о соответствии ЕАЭС N RU Д-CN.РА01.В.81819/21 (PDF, 457.8 КБ)
Паспорта
Паспорт «Панели оператора PRO-Screen» (PDF, 760.9 КБ)
Паспорт «Панели оператора PRO-Screen ver. 2.0» (PDF, 595.2 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Сенсорные панели оператора PRO-Screen EKF» (PDF, 1.0 МБ)
Руководства
Руководство настройке VNC (удаленный доступ) для панелей оператора PRO-Screen (PDF, 664.5 КБ)
Руководство пользователя для панелей оператора PRO-Screen (PDF, 8.8 МБ)
Руководство пользователя для панелей оператора PRO-Screen ver. 2.0 (PDF, 41.9 МБ)
Презентации
Презентация «Сенсорные панели оператора PRO-Screen» (PDF, 1.2 МБ)
Программное обеспечение
Среда программирования PRO-Screen master (ZIP, 695.3 МБ)
3D-модели
3D-модели «PRO-Screen» (ZIP, 470.0 КБ)
Референсы
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
Файлы для скачивания
Примеры проектов для PRO-Screen (ZIP, 60.4 МБ)
