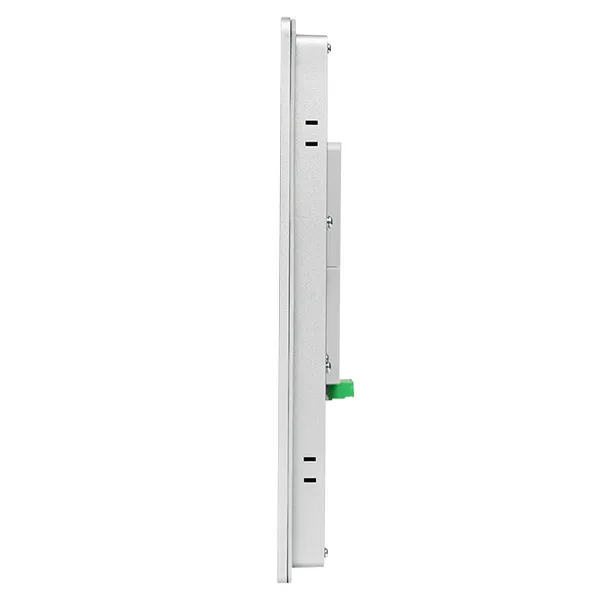

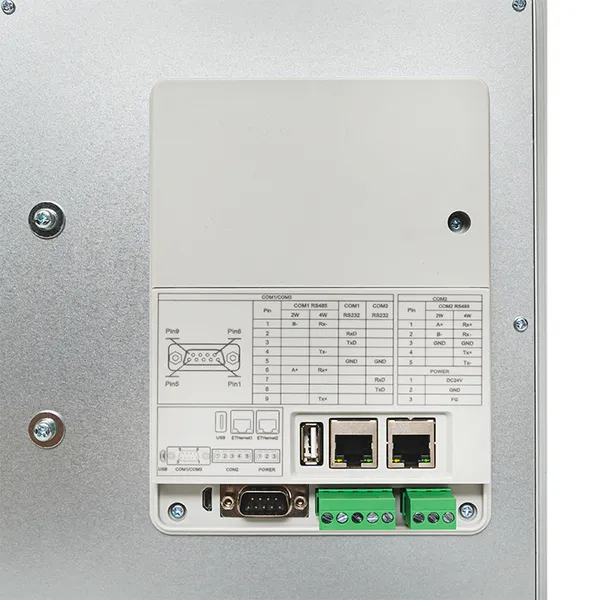

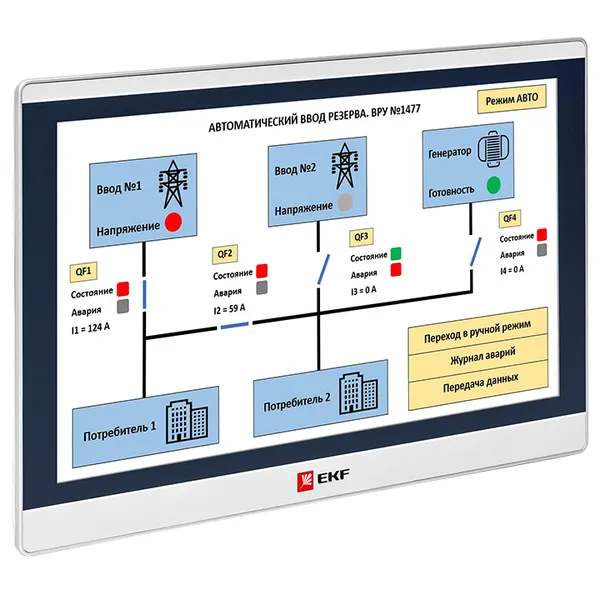

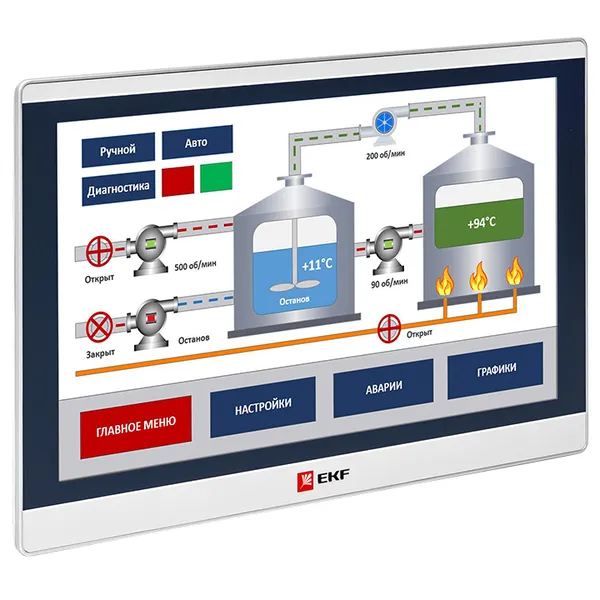

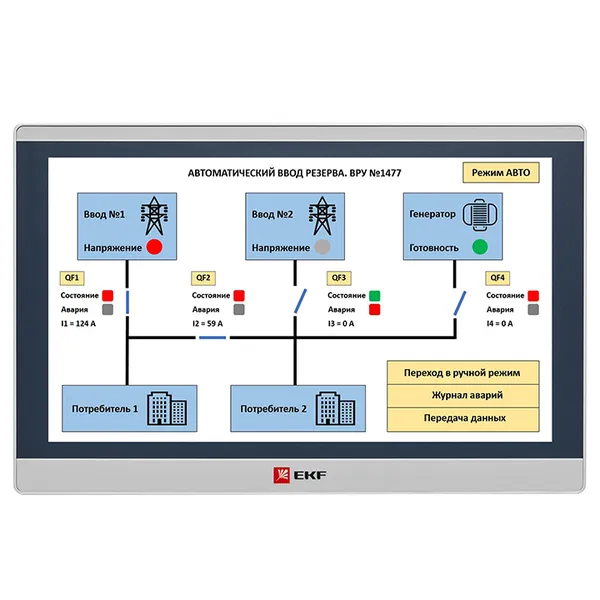

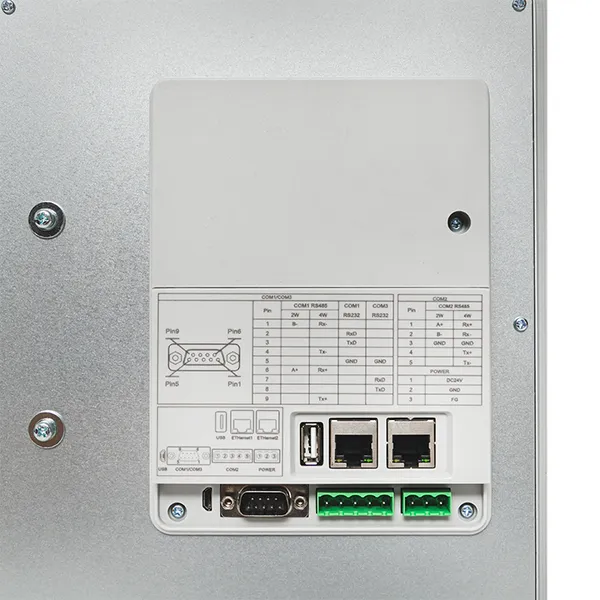

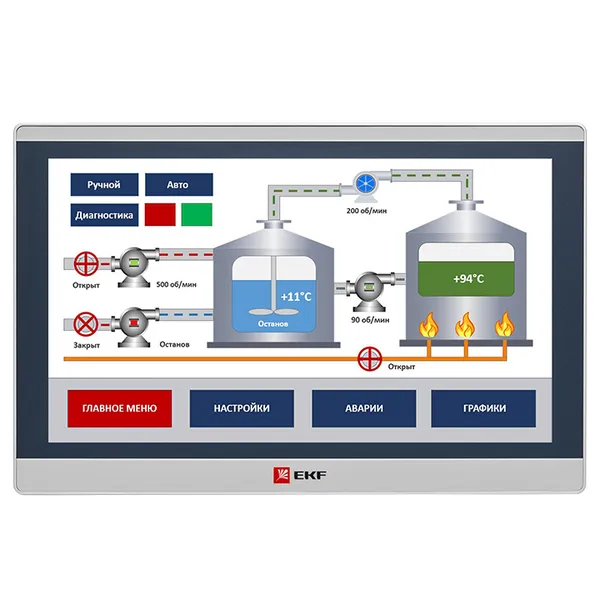

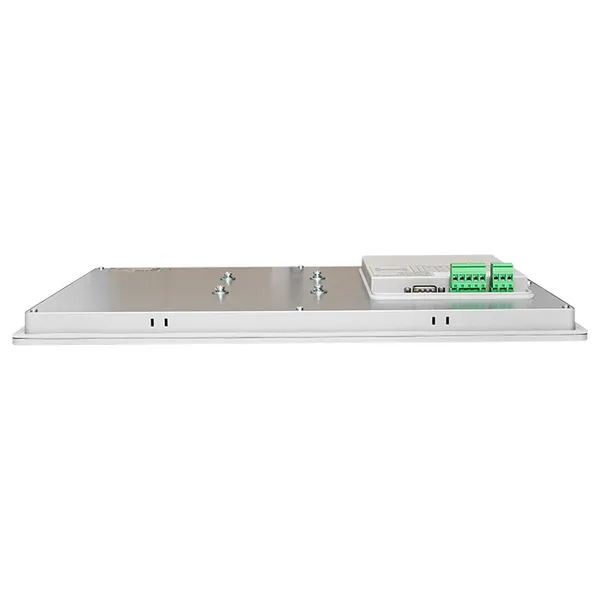

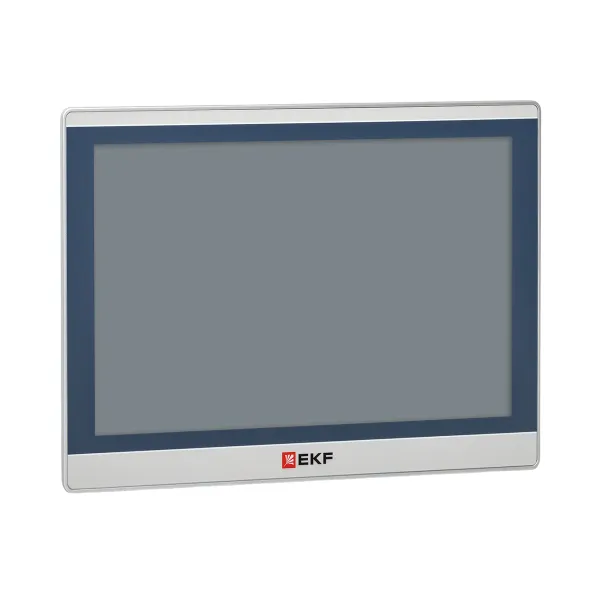

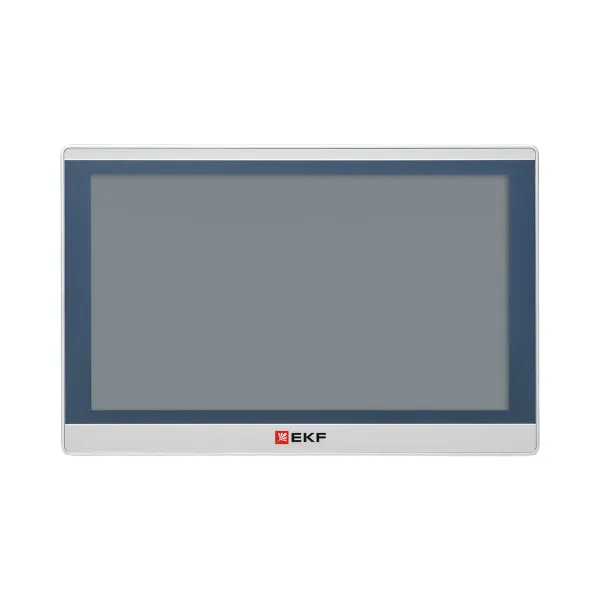

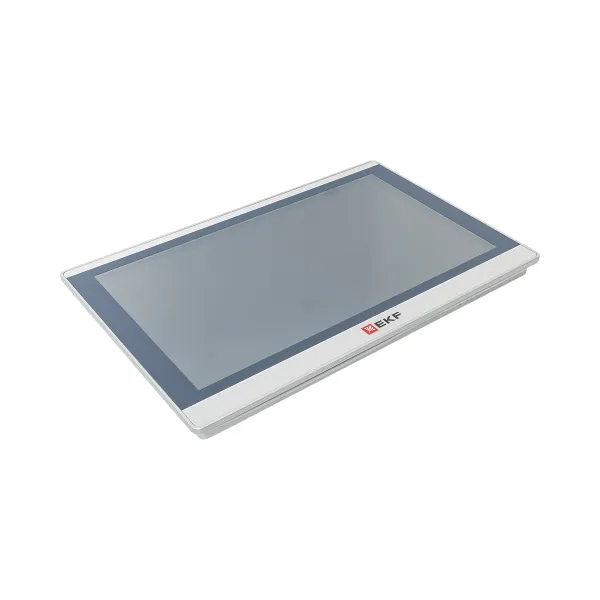

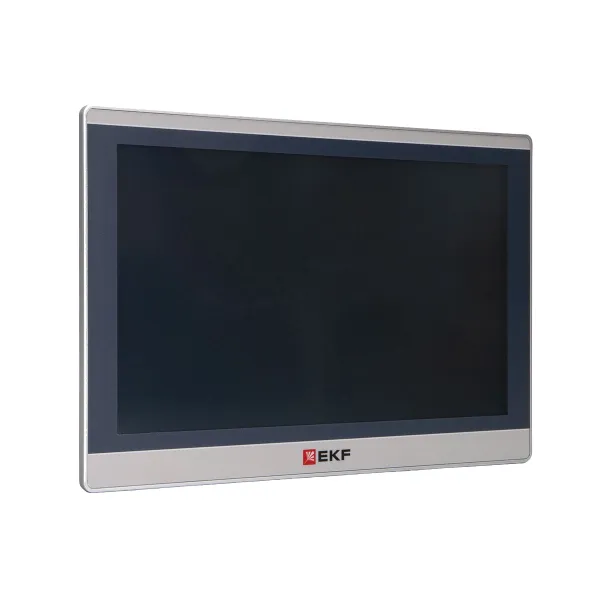

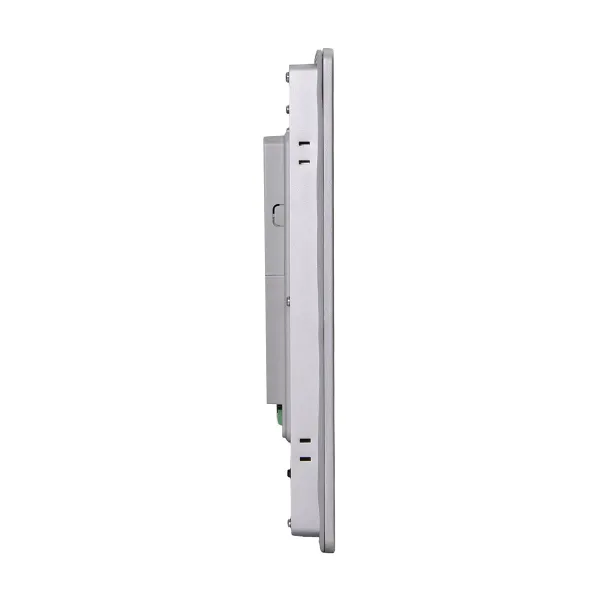

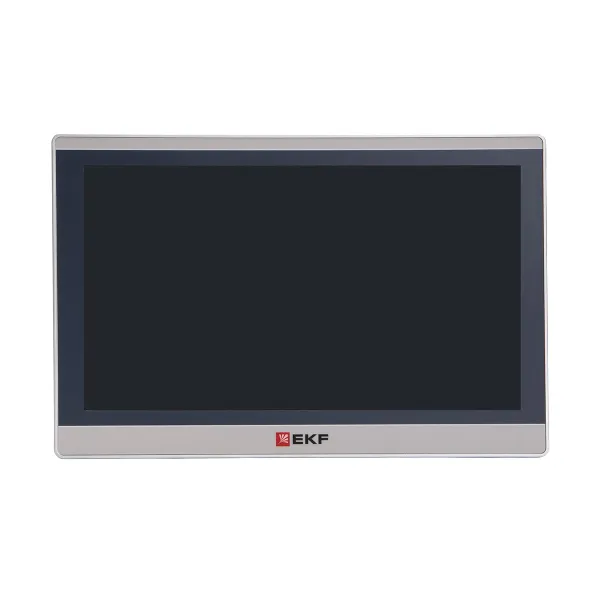

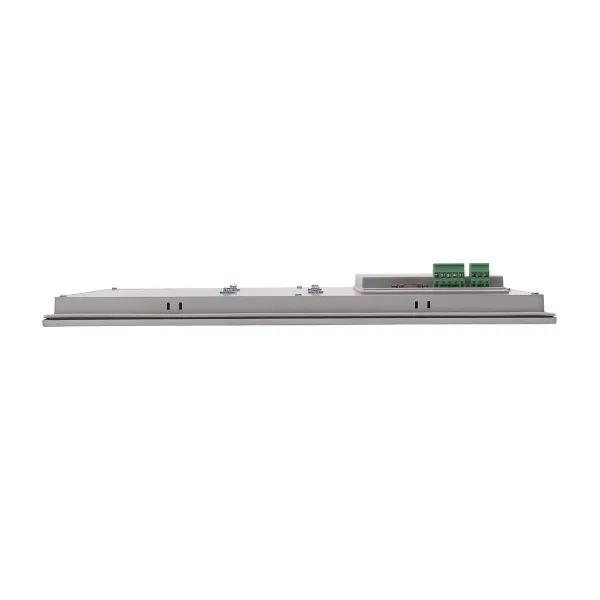

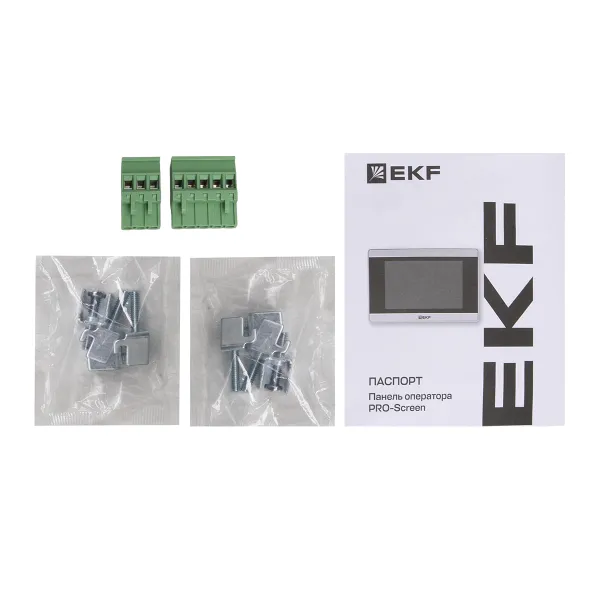

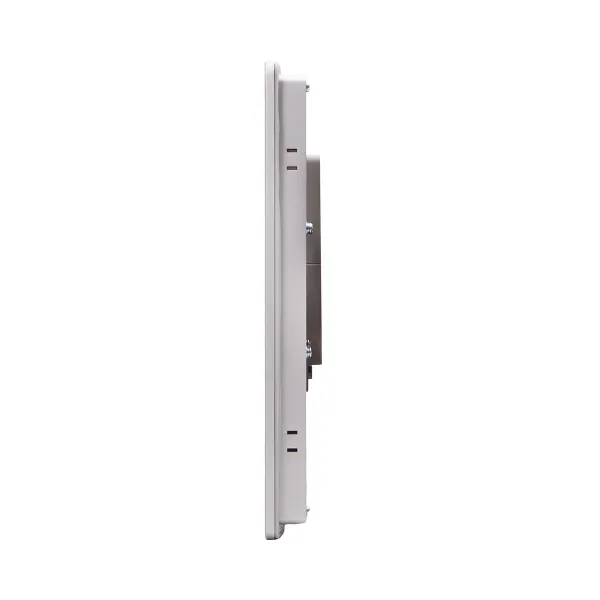

Панель оператора EKF PRO-Screen 15E
/products/1A2DA2A27706F0AC36753D6383EF5EDE.jpg)
/products/F4A8551F5AF76EC2C4F4123B195FCBDC.jpg)
/products/2394A37703A21043F0C081982F48815A.jpg)
/products/F94BA477D1C950F28454E7254A5E8586.jpg)
/products/4005957AAE769AE1D7A0F5F3AE9B7AE0.jpg)
/products/6F2199D00072CDBF69F1D5A6F1758313.jpg)
/products/4A7E855D33AF34729B4C9B62B0DA3412.jpg)
/products/2DC01B9F7CE8E3CE0EE27981B9D66B1E.jpg)
/products/E0082F791006B02A6975083BA1AAC953.jpg)
/products/6E51F7D391140B384A4D2741FD54CF14.jpg)
/products/1A2DA2A27706F0AC36753D6383EF5EDE.jpg)
/products/F4A8551F5AF76EC2C4F4123B195FCBDC.jpg)
/products/2394A37703A21043F0C081982F48815A.jpg)
/products/F94BA477D1C950F28454E7254A5E8586.jpg)
/products/4005957AAE769AE1D7A0F5F3AE9B7AE0.jpg)
/products/6F2199D00072CDBF69F1D5A6F1758313.jpg)
/products/4A7E855D33AF34729B4C9B62B0DA3412.jpg)
/products/2DC01B9F7CE8E3CE0EE27981B9D66B1E.jpg)
/products/E0082F791006B02A6975083BA1AAC953.jpg)
/products/6E51F7D391140B384A4D2741FD54CF14.jpg)
Рекомендованная розничная цена 79 934 ₽ за шт
106 579 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Диагональ экрана, дюйм | 15,6 |
| Количество HW-интерфейсов Industrial Ethernet | 1 |
| Количество HW-интерфейсов RS-485 | 2 |
| Рабочая температура, °C | 0...50 |
| Тип питающего напряжения | DC (постоян.) |
| Количество HW-интерфейсов RS-232 | 1 |
| Количество HW-интерфейсов RS-422 | 2 |
| Количество HW-интерфейсов USB | 2 |
| Поддержка протокола TCP/IP | Да |
| Поддержка протокола MODBUS | Да |
| Количество цветов дисплея | 16 700 000 |
| Количество пикселей по горизонтали | 1 920 |
| Количество пикселей по вертикали | 1 080 |
| Степень защиты (IP), передняя сторона | IP65 |
| Напряжение питания постоян. тока (DC), В | 18...28 |
| Тип дисплея | Сенсорный дисплей (TFT) |
| Гарантийный срок хранения | 3 года |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации | 3 года |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 5 |
| Единица хранения | Штука | Штука | Упаковка |
| Штрих-код | 4690216439204 | 4690216439204 | 14690216439201 |
| Вес брутто, кг | 2.5680 | 2.5680 | 14.0880 |
| Объем, м³ | 0.01072200 | 0.01072200 | 0.06703000 |
| Длина, м | 0.3060 | 0.3060 | 0.5070 |
| Ширина, м | 0.4800 | 0.4800 | 0.3900 |
| Высота, м | 0.0730 | 0.0730 | 0.3390 |
Описание
Описание
Панель оператора PRO-Screen – это устройство человеко-машинного интерфейса, предназначенное для создания систем мониторинга и управления технологическими процессами. Устройство настраивается и программируется с помощью программного обеспечения PRO-Screen master. Панели оператора PRO-Screen применяются в любых отраслях промышленности, основанных на работе программируемых логических контроллеров, автоматизированных системах управления и приборах промышленной автоматики. Могут работать совместно с устройствами любых производителей.
Промо-сайт продуктаДокументация и ПО
Документация и ПО
Сертификаты
Декларация о соответствии ЕАЭС N RU Д-CN.РА01.В.81819/21 (PDF, 457.8 КБ)
Паспорта
Паспорт «Панель оператора PRO-Screen» (PDF, 555.8 КБ)
Прочее
Проект ABP 3в1 на ВА-45 (RAR, 12.6 МБ)
Проект ABP 2в2 на ВА-99М (RAR, 7.8 МБ)
Проект ABP 2в1 на ВА-45 (RAR, 12.0 МБ)
Проект ABP 2в1 на ВА-99М (RAR, 11.5 МБ)
Проект ABP 3в2 на ВА-45 (ZIP, 25.3 МБ)
Проект по автоматизации вентиляции на PRO-Logic и PRO-Screen (ZIP, 4.5 МБ)
Проект ABP 3в1 на ВА-99М (RAR, 11.9 МБ)
Проект ABP 2в2 на ВА-45 (RAR, 8.4 МБ)
Прошивки PRO-Screen для ПЧ VECTOR-100 (ZIP, 17.0 МБ)
Инструкции
Руководство настройке VNC (удаленный доступ) (PDF, 664.5 КБ)
Руководство пользователя PRO-Screen EKF (PDF, 9.0 МБ)
Презентации
Презентация «Сенсорные панели оператора PRO-Screen» (PDF, 1.3 МБ)
Программное обеспечение
Программное обеспечение «Среда программирования PRO-Screen master» (ZIP, 1.2 ГБ)
3D-модели
3D-модель «RSC-4» (STEP, 671.2 КБ)
3D-модель «RSC-15E» (STEP, 702.5 КБ)
3D-модель «RSC-10E» (STEP, 874.4 КБ)
3D-модель «RSC-7 (RSC-7E)» (STEP, 550.5 КБ)
Референсы
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 36.6 МБ)
Файлы для скачивания
Презентация по панелям оператора PRO-Screen (PDF, 1.8 МБ)
Проект ABP 2в1 на ВА-45 (RAR, 12.0 МБ)
Проект ABP 2в2 на ВА-99М (RAR, 7.8 МБ)
Проект по автоматизации вентиляции на PRO-Logic и PRO-Screen (ZIP, 4.5 МБ)
Проект ABP 3в2 на ВА-45 (ZIP, 25.3 МБ)
Руководство настройке VNC (удаленный доступ) (PDF, 664.5 КБ)
Проект ABP 2в1 на ВА-99М (RAR, 11.5 МБ)
Проект ABP 2в2 на ВА-45 (RAR, 8.4 МБ)
Проект ABP 3в1 на ВА-45 (RAR, 12.6 МБ)
Проект ABP 3в1 на ВА-99М (RAR, 11.9 МБ)
Прошивки PRO-Screen для ПЧ VECTOR-100 (ZIP, 17.0 МБ)
Руководство пользователя PRO-Screen EKF (PDF, 9.0 МБ)
