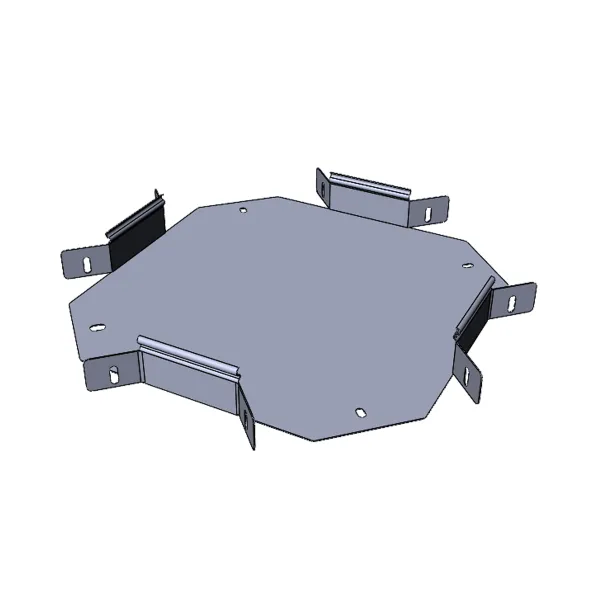

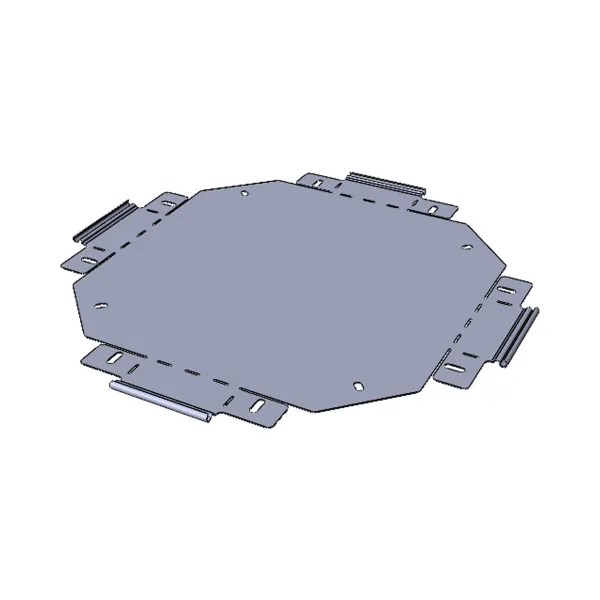

Ответвитель крестообразный 50x100 мм (плоский) EKF
/products/589A3BCBEEB40721386060764886575F.jpg)
/products/D2C66A4A5738F9627BEB69321D95927A.jpg)
/products/589A3BCBEEB40721386060764886575F.jpg)
/products/D2C66A4A5738F9627BEB69321D95927A.jpg)
Рекомендованная розничная цена 1 294 ₽ за шт
Базовая цена 1 726 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Цвет | Серый |
| Модель/исполнение | С соединит. разъемом в комплекте |
| Номер цвета RAL | 7 035 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 0,7 |
| Вид/ марка материала | Сталь оцинкованная |
| Материал | Сталь |
| Ширина кабельного лотка, мм | 100 |
| Высота кабельного лотка, мм | 50 |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип исполнения | В плоском виде |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216667737 | 4690216667737 | 4690216667737 |
| Вес брутто, кг | 0.4600 | 0.4600 | 0.4600 |
| Объем, м³ | 0.00059500 | 0.00059500 | 0.00059500 |
| Длина, м | 0.3450 | 0.3450 | 0.3450 |
| Ширина, м | 0.3450 | 0.3450 | 0.3450 |
| Высота, м | 0.0050 | 0.0050 | 0.0050 |
Описание
Описание
Крестообразный ответвитель — специализированный монтажный элемент, предназначенный для создания крестовидных ответвлений кабельных трасс в четырех направлениях под прямым углом. Конструкция ответвителя выполнена из прочной оцинкованной стали, что обеспечивает надежную защиту линий от внешних воздействий. Использование крестообразного ответвителя существенно упрощает монтаж кабеля, улучшает организацию кабельных трасс и повышает безопасность эксплуатации кабельных систем любой сложности. Выгодная цена ответвителя и возможность купить его в необходимом количестве делают решение экономически эффективным для проектов любого масштаба.
Документация
Документация
Сертификаты
Сертификат соответствия №РОСС RU.32623.ОС11.09509 (PDF, 616.6 КБ)
Сертификат соответствия №ССБК.RU.ПБ33.Н00421 (PDF, 21.6 МБ)
Сертификат соответствия №04ИДЮ0.119.RU.H.00317 (PDF, 6.4 МБ)
Сертификат соответствия 04ИДЮ101.RU.C05459 (PDF, 413.7 КБ)
Мастер-каталоги
PDF-каталог "Аксессуары для системы металлических лотков T-Line EKF PROxima" (PDF, 1.0 МБ)
Альбом типовых решений: Система металлических лотков T-Line (PDF, 18.5 МБ)
Прочее
Руководство по эксплуатации T-Line (PDF, 1.8 МБ)
Сертификат соответствия ГОСТ Р 53316-2009 на ОКЛ «EKF-DoubleLine»: «Электрокабель» Кольчугинский завод», Паритет (PDF, 20.7 МБ)
3D-модели
STEP-модели. Ответвитель Т-образный (7Z, 5.9 МБ)
STEP-модели. Ответвитель крестообразный (7Z, 7.6 МБ)
STEP-модели. Фланец соединительный (7Z, 1.4 МБ)
STEP-модели. Ответвитель накладной Т-образный (7Z, 5.1 МБ)
