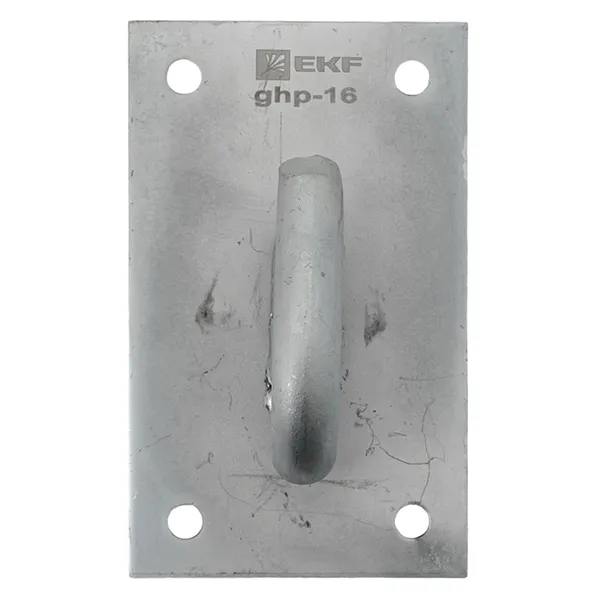

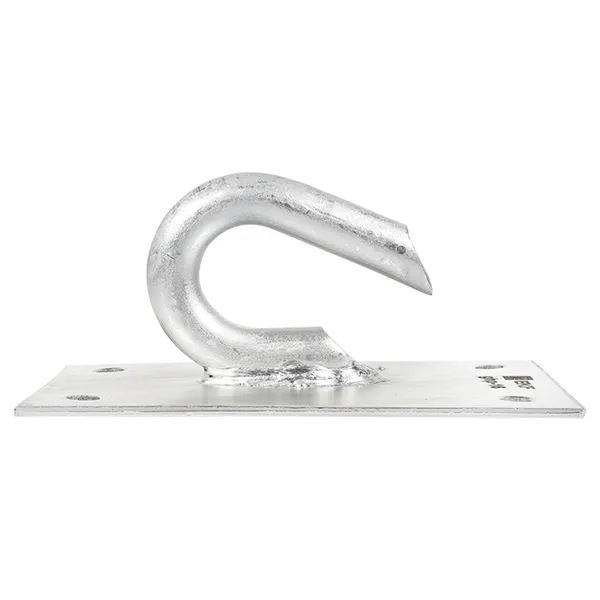

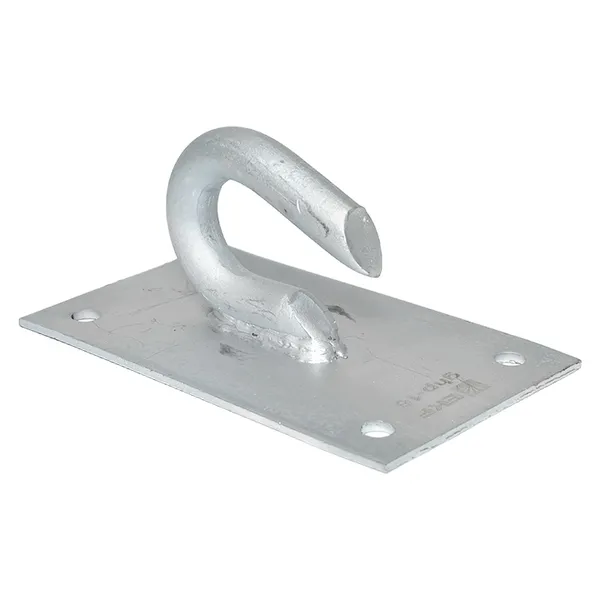

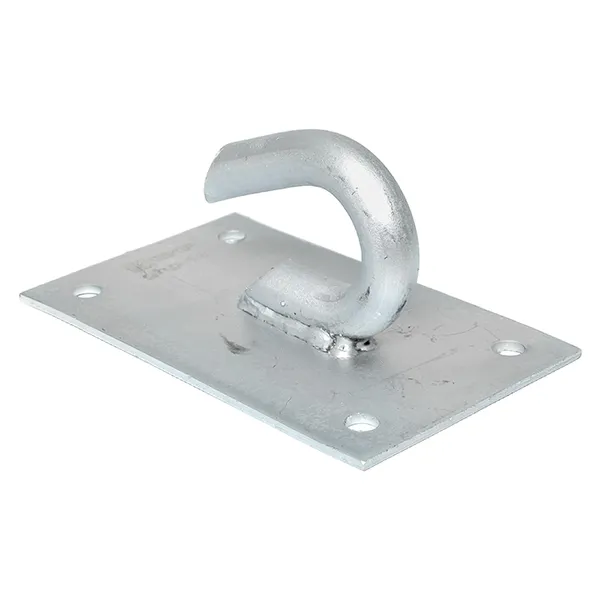

Крюк для плоской поверхности GHP16 EKF PROxima
Рекомендованная розничная цена 371 ₽ за шт
Базовая цена 494 ₽ за шт
1 855 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Тип изделия | Крюк |
Защитное покрытие поверхности | Гальваническое/электролит. цинковое покрытие |
Серия | PROxima |
Гарантийный срок хранения | 7 лет |
Масса,кг | 0,65 |
Температура эксплуатации, °C | -60...50 |
Гарантийный срок эксплуатации | 7 лет |
Метрический размер резьбы (М..) | 16 |
Температура монтажа, °C | -20...50 |
Диаметр крюка, мм | 16 |
Высота крюка, мм | 70 |
Разрушающая нагрузка, кН | 8 |
Диаметр крепежных отверстий, мм | 9 |
Материал изделия | Оцинкованая сталь |
Гарантийный срок эксплуатации, лет | 7 |
Диапазон эксплуатационных температур, °С | -60...+50 |
Температура монтажа, °С | -20...+50 |
Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 5 | 20 |
Единица хранения | Штука | Коробка | Коробка |
Штрих-код | 4690216373850 | 4690216373881 | 14690216373888 |
Вес брутто, кг | 0.6480 | 2.8400 | 11.6620 |
Объем, м³ | 0.00084480 | 0.00503200 | 0.01648900 |
Длина, м | 0.0880 | 0.3840 | 0.3320 |
Ширина, м | 0.1500 | 0.1560 | 0.3010 |
Высота, м | 0.0640 | 0.0840 | 0.1650 |
Описание
Описание
Крюк типа ghp-16 предназначен для крепления анкерных и поддерживающих зажимов фасадах зданий. Монтаж осуществляется с помощью с помощью четырех дюбелей диаметром 9 мм. Крюк устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Документация и ПО
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Сертификат соответствия РОСС RU.04РИД0.ОСП06.С01311 (PDF, 2.5 МБ)
Паспорта
Паспорт «Крюк для плоской поверхности» (PDF, 186.5 КБ)
Мастер-каталоги
Мастер-каталог «Крюки СИП» (PDF, 693.8 КБ)
Прочее
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Программное обеспечение
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
Файлы для скачивания
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
